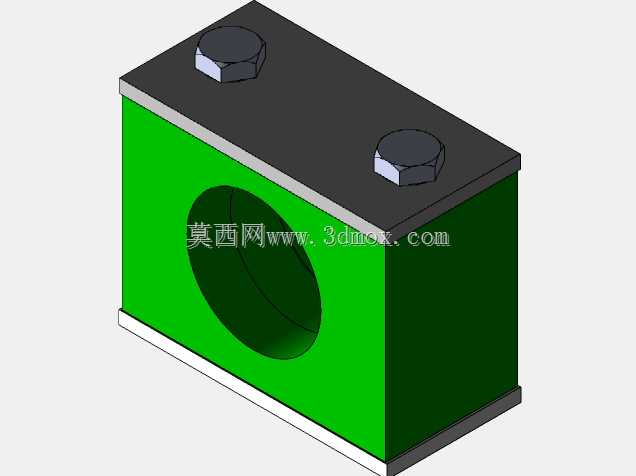

30mm管径分体式螺栓压紧管夹结构

这款管夹结构主要面向工业液压、气动管路以及小型流体输送管线的固定安装场景，在自动化生产线、小型液压站、设备气路排布等工况中都能见到这类零件的身影，核心作用是将指定外径的圆形管材牢牢固定在安装基面，避免管线在设备运行过程中因振动、流体冲击产生位移、磨损甚至接头松脱的问题。从结构设计来看，这款管夹采用上下分体式的组合结构，下半部分为带内圆弧槽的夹座主体，上半部分为平置的压盖板，通过两个内六角圆柱头螺栓实现上下两部分的锁紧，这种设计相比整体式管夹，安装时不需要从管材端部穿套，可在管线排布中途任意位置进行加装或拆卸，后期管线维护调整时不需要拆解整段管路，现场操作的便利性更强。夹座主体的内圆弧直径适配30mm外径的管材，圆弧面与管材外壁的贴合度经过设计校核，锁紧后接触面受力均匀，不会出现局部应力集中压伤薄壁管材的问题，夹座上下端面都带有平整的安装贴合边，底部贴合边可直接贴靠在设备安装基面、型材槽面或者预制安装板上，不需要额外加工适配的弧形定位面，降低安装基面的加工要求。两个锁紧螺栓对称分布在压盖板的两端，锁紧时的压紧力可以均匀传递到整个压合面，避免单侧锁紧导致的夹座偏斜、管材夹持不正的问题，螺栓的旋合长度经过匹配设计，既保证足够的锁紧力储备，也不会出现螺栓过长干涉周边其他零部件的情况。夹座的整体外形为方正的块体结构，外部没有多余的突出结构，在密集排布的管路群中安装时，相邻管夹可以紧密排布，节省管路安装的占用空间，方正的外形也方便在安装时通过直角边快速找正定位，不需要额外做角度校准。这类管夹在实际使用中，通常会根据管材的材质调整锁紧力矩，针对尼龙管、PU管这类软质管材，不需要过度锁紧即可实现稳定固定，针对钢管、不锈钢管这类硬质金属管材，可适当加大锁紧力矩，配合管材表面的防滑处理，能承受更大的轴向拉拽力与径向振动载荷。设计这类管夹结构时，需要重点关注内圆弧的尺寸公差，圆弧直径过大则夹持力不足容易松脱，直径过小则会导致上下夹座无法完全合缝，长期使用后螺栓容易出现疲劳松脱，同时夹座的壁厚需要根据常用的锁紧力矩做强度校核，避免锁紧时夹座本体出现开裂变形，压盖板的厚度也需要做刚度校核，防止锁紧时压盖板中部向上拱起，导致管材中部压合力不足。
