实验室棉纺检测用层流通风柜结构设计

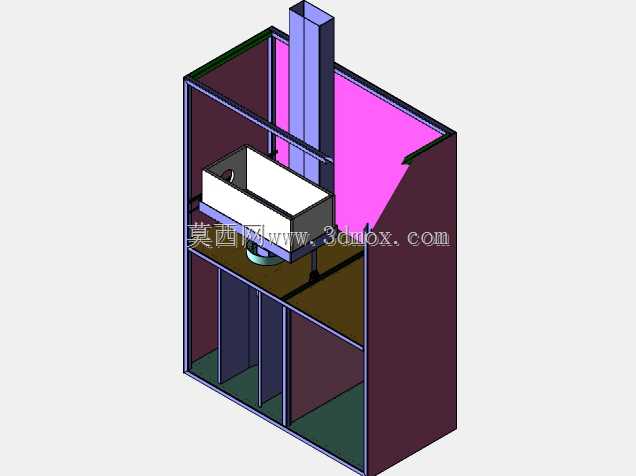

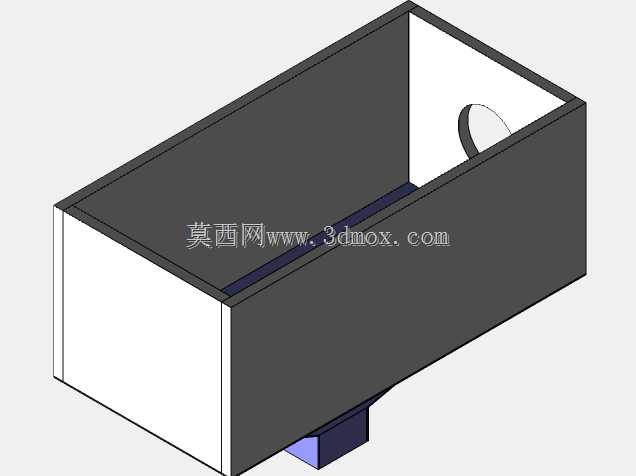

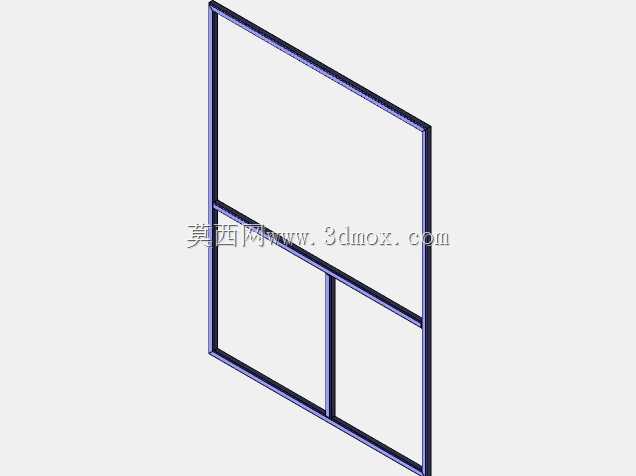

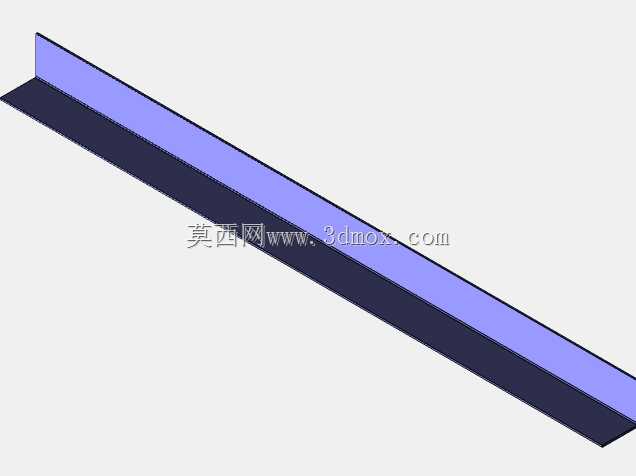

这款层流柜主要面向棉纺实验室的纤维检测环节设计，日常作业中，棉纤维样本的马克隆值、长度整齐度等指标检测，对操作区域的气流洁净度有明确要求，外界浮尘、散落短绒一旦混入待检样本，会直接导致检测数据偏离真实值，同时检测过程中用到的少量化学试剂挥发物也需要定向排出，避免影响实验人员操作环境。从结构设计逻辑来看，柜体采用上下分段式布局，上部操作区设置垂直单向流的送风通路，顶部预留的静压箱安装位可匹配高效过滤单元，气流经过滤后以均匀层流状态覆盖整个操作台面，操作区正面留设可升降的透明视窗开口，既方便操作人员伸手放置样本、调整检测仪器，也能通过合理的面风速控制，避免柜内气流外溢。操作区下方的柜体空间做了分隔设计，一侧预留排风管路的安装通道，可对接实验室集中排风系统，另一侧设置储物隔层，用于存放检测用的辅助工具、样本盛放器具，无需额外占用实验室外部台面空间。柜体框架采用薄壁型钢拼接结构，所有拼接处做密封处理，避免未经过滤的气流从缝隙渗入操作区，内壁选用光滑耐腐蚀的板材，日常清理散落棉纤维、擦拭残留试剂时不易积污，也不会因长期接触试剂出现锈蚀掉屑问题。设计过程中重点考量了安装边界适配性，柜体整体深度控制在常规实验室边台的适配尺寸范围内，背部预留的管路接口位置可匹配多数现有实验室的排风主管路高度，无需对实验室原有管线做大规模改造即可完成安装。操作台面的高度按照人体站立操作的舒适区间设置，操作人员长时间进行样本分拣、仪器调试作业时，不易产生肢体疲劳。柜体侧面预留的电气接线位，可直接为台面上放置的纤维检测仪器供电，无需额外布设明线，避免管线杂乱干扰操作。气流组织设计上，操作区的送风经过均流板调整后，风速稳定在层流要求区间，既不会因风速过大吹散轻质棉纤维样本，也能保证挥发物被气流携带顺利从下部排风口排出，不会在操作区内形成涡流死角。柜体下部的储物空间做了承重加强处理，可放置一定重量的备用检测耗材，隔层采用可调节结构，可根据存放物品的高度灵活调整层间距，提升空间利用率。
