地下隔油集排一体化排水设施结构

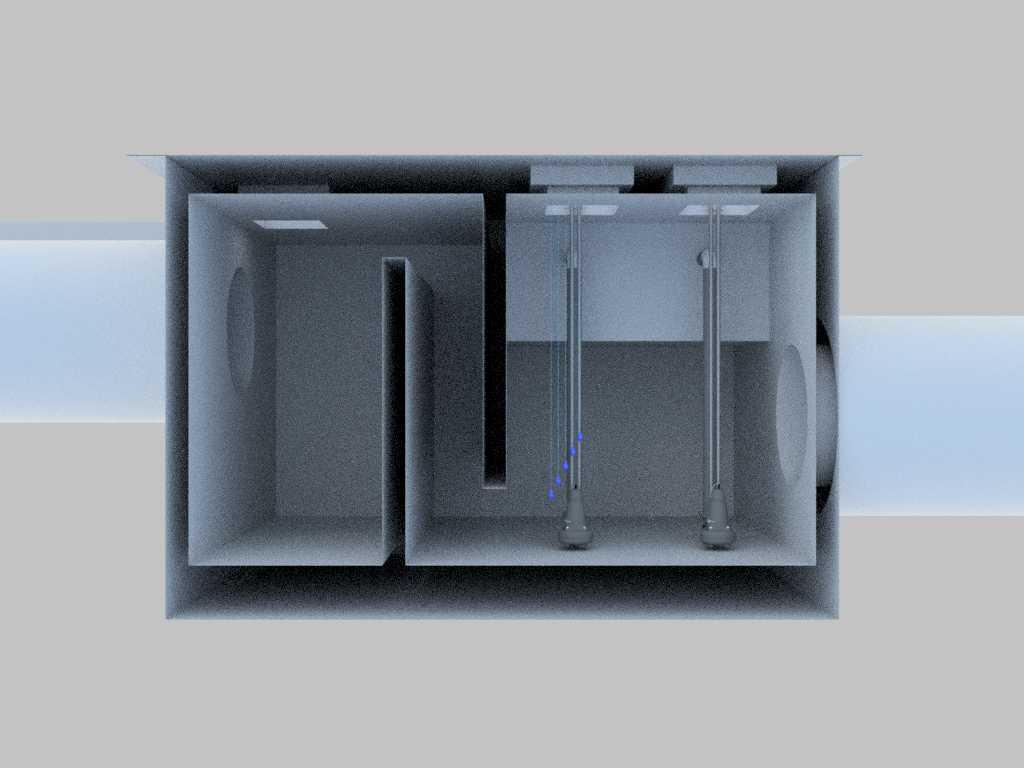

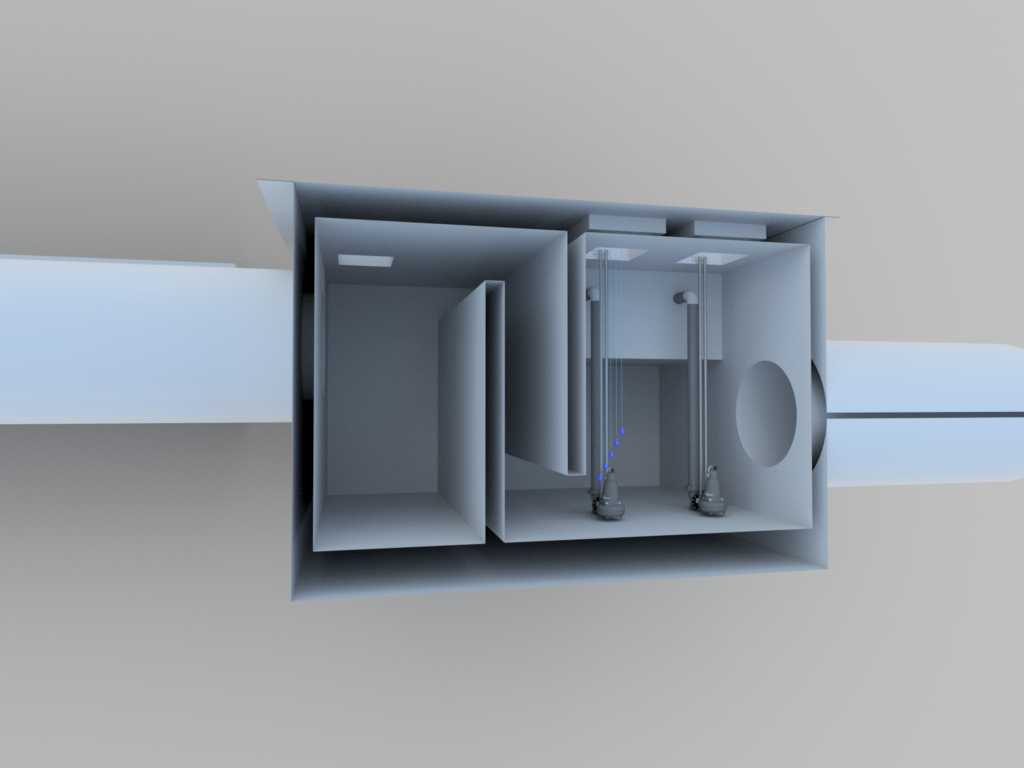

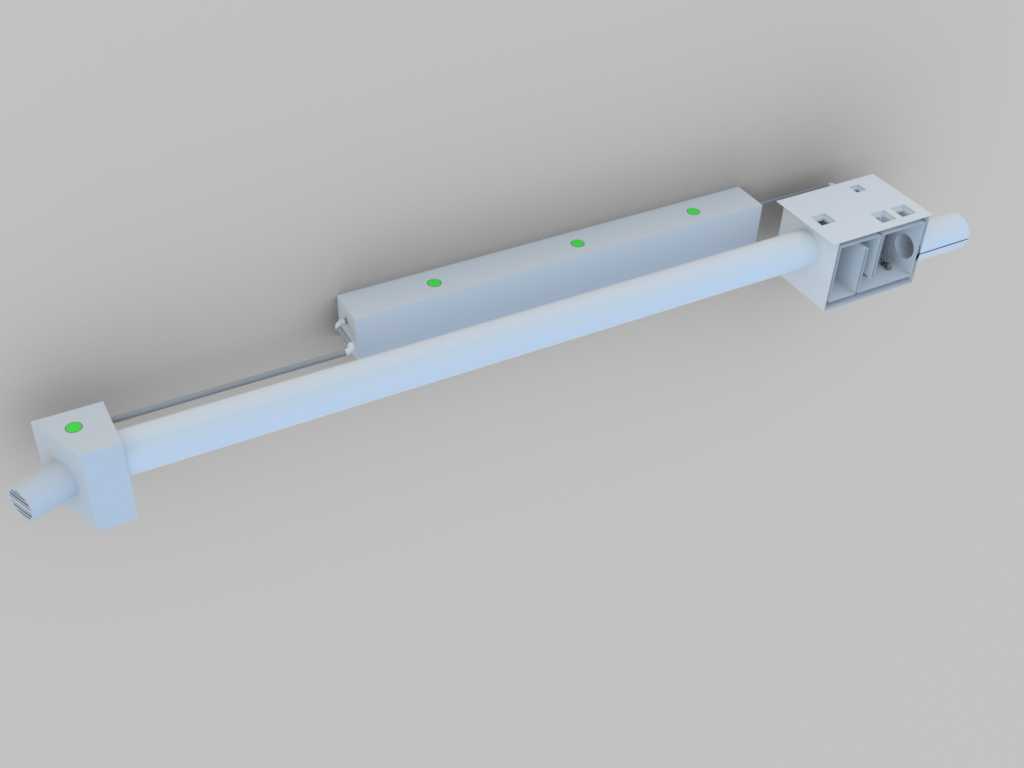

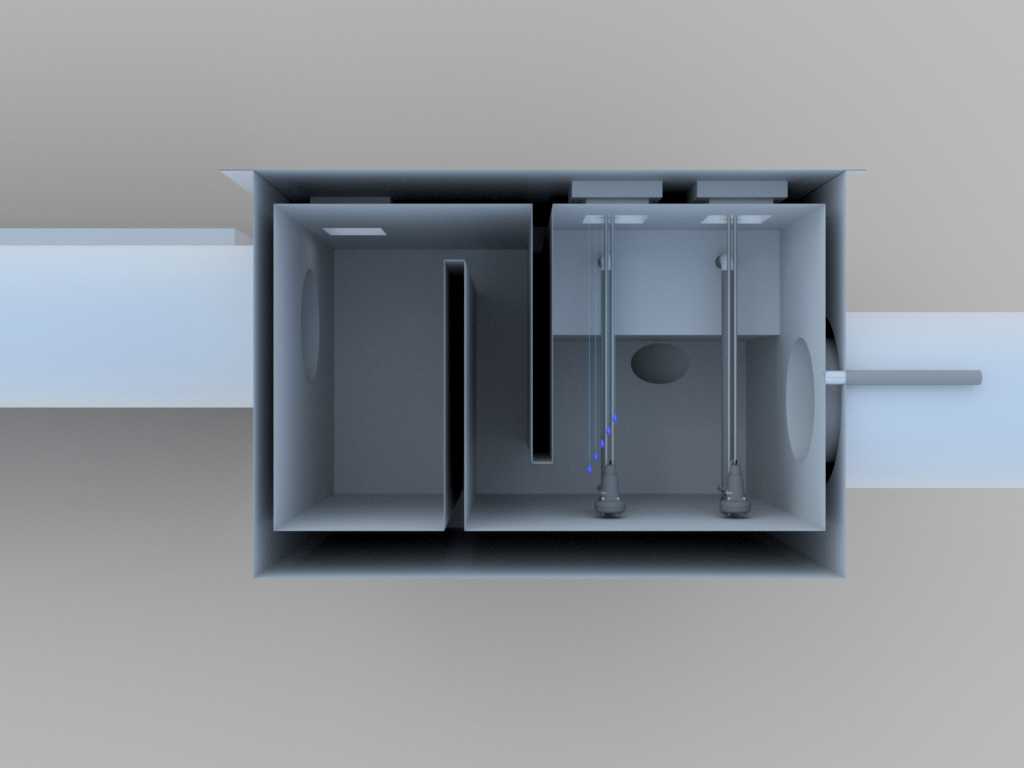

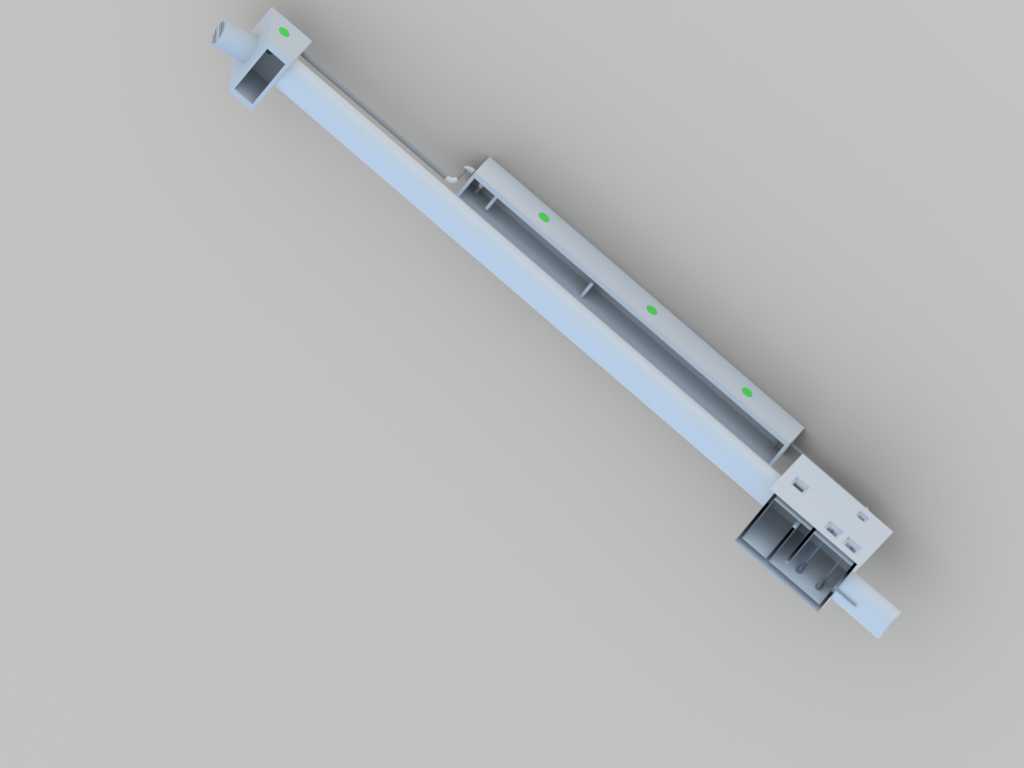

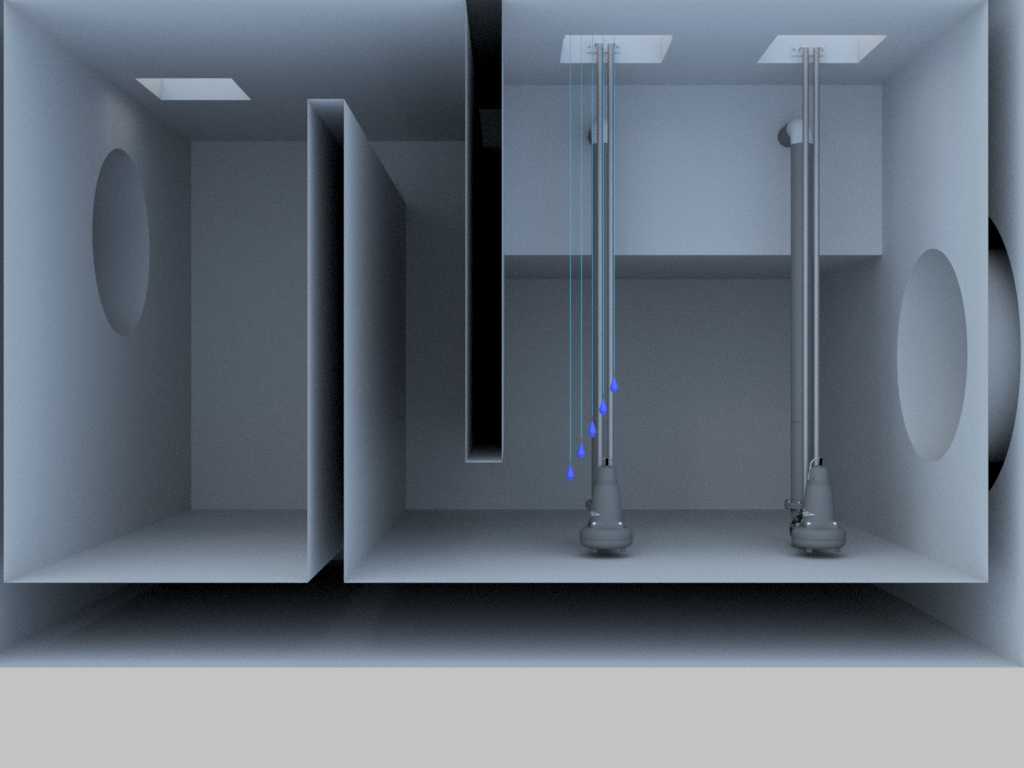

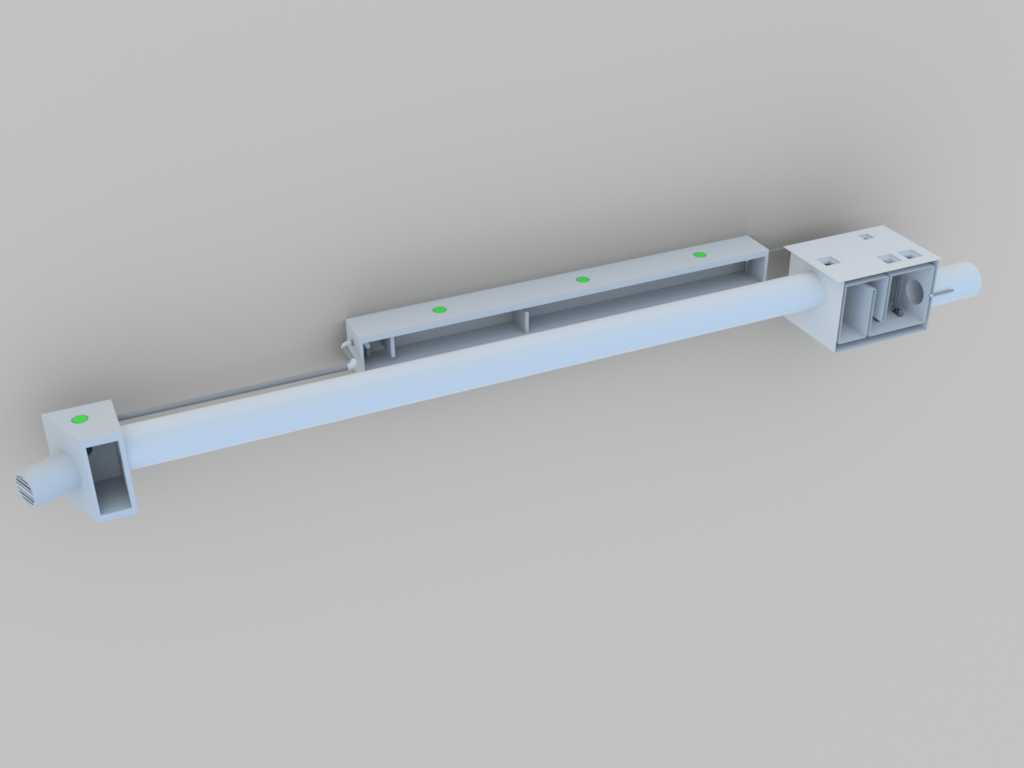

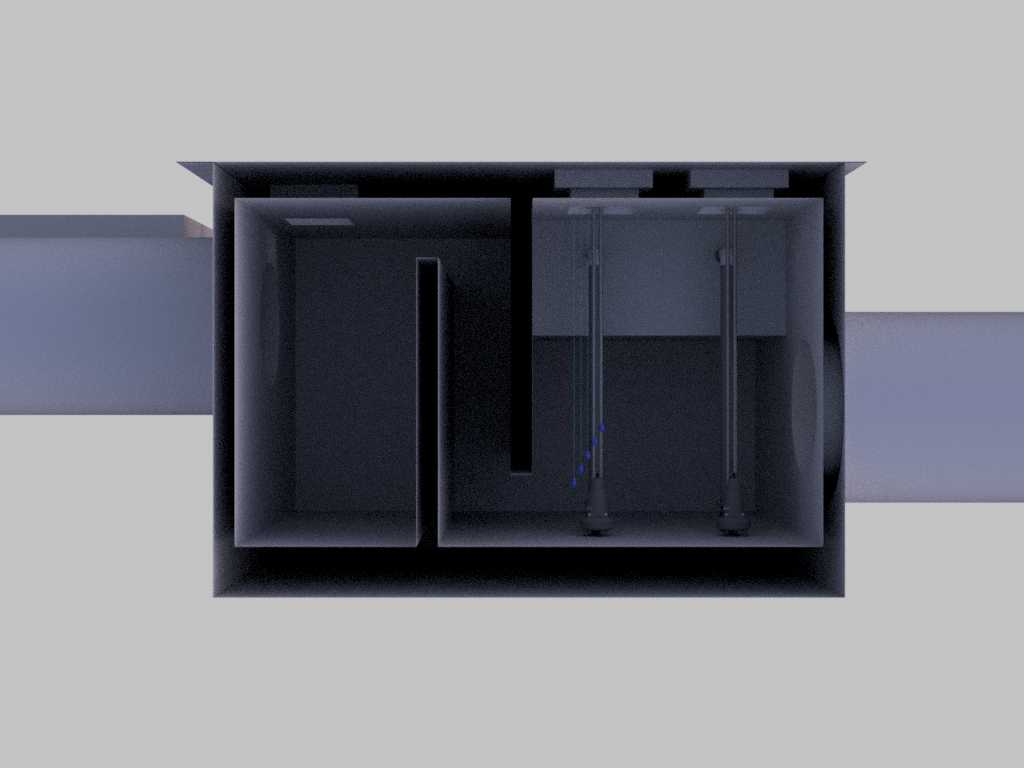

这套地下排水设施的三维结构，核心服务于商住地下空间、小型工业厂区室外地坪的雨污混流排水场景，尤其适配餐饮类商铺集中的地下商圈排水需求——日常带油污、含细小砂粒的地面积水汇入集水井后，不会直接进入水泵造成叶轮磨损、管路堵塞。从结构布局来看，整个集水腔被分隔为两个功能舱段，进水侧的舱段预留圆形接驳口对接外部来水管路，水流进入后先经过隔油隔砂段的折流结构，利用油、水、砂粒的密度差完成初步分离：密度较大的砂粒沉降在舱底沉砂区，密度较小的浮油被挡在折流板前的集油区，经过预处理的水体通过折流板下部的连通口进入水泵安装舱。水泵安装舱内对称布置两台潜水泵，单台功率15kw，额定排水流量450立方米每小时，扬程适配160米输送距离的管路阻力需求，两台泵采用一用一备的运行逻辑，当单台泵故障或者来水量超过单泵排水能力时，两台泵可同时启动提升排水能力。舱内配套的1000mm直径混凝土集管沿舱壁竖向布置，负责将不同高度的来水导入水泵吸水区，避免出现水流短路导致的局部积水；同规格的溢流管设置在舱室警戒水位高度位置，当水泵故障、来水量突增超过排水能力时，水体可通过溢流管接入应急排水管路，避免水位漫出集水井倒灌地面。设计时充分考虑了安装维护的边界条件：整个集水井的内部净空预留了水泵起吊所需的竖向空间，折流板与舱壁之间预留了足够的检修通道，方便后期清理沉砂、浮油以及检修水泵部件；所有管路的接驳位置都预留了法兰安装位，可直接对接现场预埋的进出水管路，不需要额外做结构改制。从建模细节来看，折流板的安装角度、水泵吸水口的离地高度、集水管的开孔位置都严格按照排水工程的规范要求设置，比如潜水泵吸水口距离舱底预留了足够的间隙，避免吸入沉降的砂粒造成叶轮磨损；溢流管的进水口设置了拦污格栅，阻挡大体积杂物进入应急管路造成堵塞。这套结构的三维模型完整还原了各部件的装配关系，不管是用于施工前的管线碰撞检查，还是用于运维人员的结构培训，都能直观呈现整个排水系统的运行逻辑，避免二维图纸识图偏差导致的施工错误。
