三级双作用伸缩液压油缸结构设计

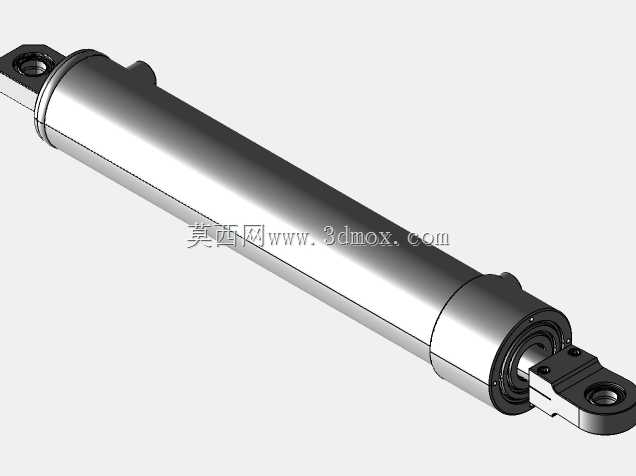

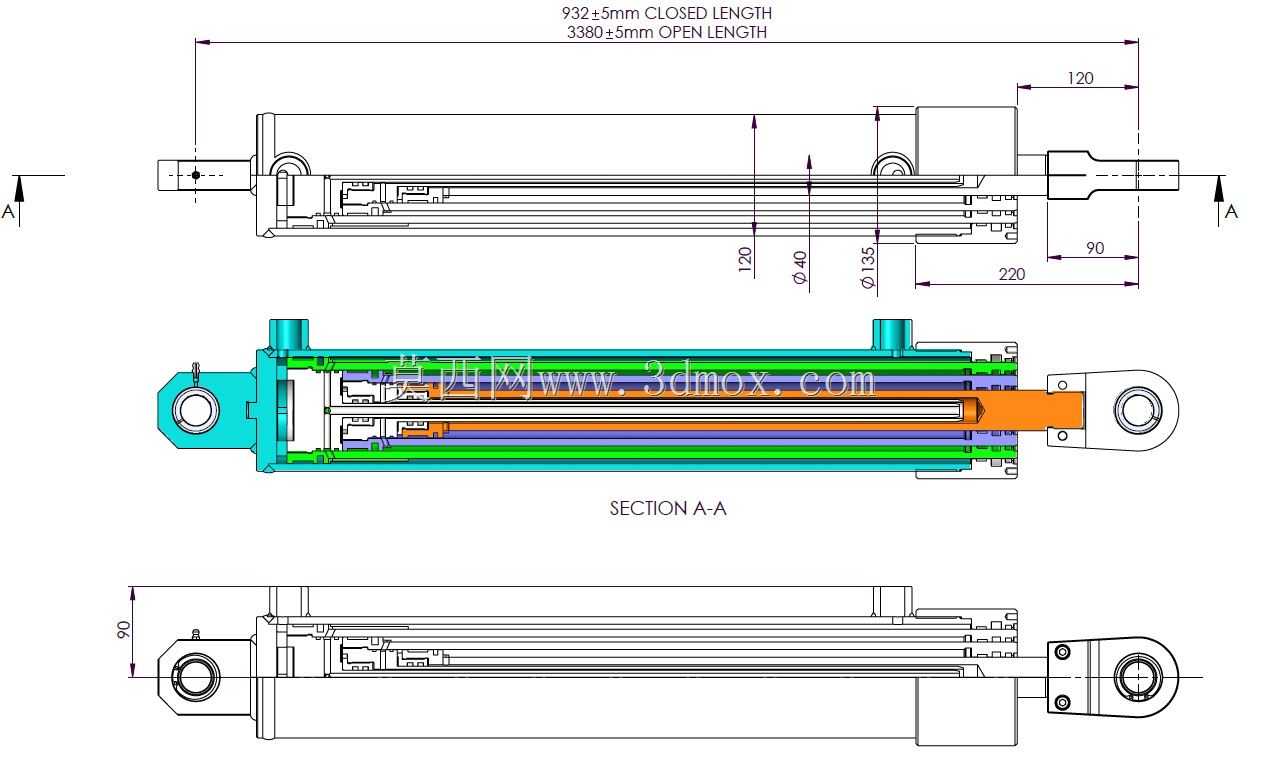

在工程机械、环卫压缩设备、自卸车辆以及大型特种工装的液压系统里，长行程安装空间受限的工况一直是执行元件选型的难点，常规单级活塞式油缸要达到同等行程，完全缩回时的本体长度会占用过多设备布置空间，而三级双动伸缩油缸正是为解决这类矛盾开发的液压执行部件。这款油缸采用三级套筒式嵌套结构，每一级缸筒都可作为相邻级的运动导向与承压腔体，双作用的设计意味着伸出与缩回动作都依靠液压油驱动，不像单作用伸缩缸仅靠负载或自重完成回程，在安装姿态多变、负载方向存在反向分量的场景下，动作可靠性远高于单作用结构。从结构设计逻辑来看，各级缸筒的配合间隙、密封沟槽的尺寸公差是整个模型的核心设计点，最外层缸筒作为固定承压主体，两端的铰接安装耳需要匹配设备安装座的销轴尺寸，设计时要预留足够的铰接摆动间隙，避免设备运行过程中因机架形变产生侧向附加载荷，拉伤缸筒内壁或加速密封件磨损。中间两级缸筒既要承担伸出时的推力传递，还要作为上一级缸筒的运动导轨，内壁与外壁的同轴度、表面粗糙度都有严格要求，表面处理通常采用镀硬铬后珩磨，保证耐磨性能与密封件的使用寿命。最内层的活塞杆端铰接耳直接连接负载端，其连接孔的位置度、端面垂直度直接影响负载受力的均匀性，设计时需要根据额定工作压力核算每一级缸筒的壁厚、活塞杆的压杆稳定性，避免长行程伸出时出现活塞杆弯曲失稳的问题。从安装边界来看，这类油缸的缩回长度仅为最大伸出行程的三分之一左右，非常适合布置在设备内部空间局促、但需要长行程直线驱动的位置，比如自卸卡车的货厢举升机构，安装时仅需在车架与货厢之间预留缩回状态的短尺寸安装空间，举升时三级缸筒依次伸出，即可提供足够的举升行程将货厢倾斜到卸料角度；在环卫压缩式垃圾车的推板机构里，双作用结构可以在压缩垃圾时提供稳定的推出推力，退回时依靠液压拉力带动推板复位，不会因为垃圾堆积卡滞出现回程无力的问题。模型的外形结构完整还原了各级缸筒的台阶过渡、两端铰接耳的加强筋结构、油口的布置位置，各级密封件的安装沟槽也做了对应表达，在做液压系统管路布置时，可以直接参考油口位置确定管路走向，避免与周边结构件产生干涉。做设备选型校核时，可以根据模型的铰接点间距、各级伸出的行程分配，核算整个驱动行程内的负载力臂变化，匹配对应的液压系统压力与流量参数，保证油缸在全行程范围内的输出力都能满足负载需求，同时也能校验设备在油缸全缩、全伸两个极限位置时，周边结构是否存在运动干涉，提前规避现场安装调试时的结构碰撞问题。
