摆线式液压马达125规格结构设计

本次呈现的125排量摆线液压马达结构，在工程机械、农业机具、环卫设备的回转驱动场景中应用极广，小到小型挖掘机的回转机构、扫雪车的滚刷驱动，大到输送机的张紧辊辅助驱动、注塑机的调模辅助动作，都能见到这类元件的身影。不同于高速轴向柱塞马达，这类摆线结构的液压马达主打低速大扭矩输出，不需要额外加装减速机构就能直接驱动负载，能大幅简化主机的传动链路，减少中间传动环节的功率损耗与故障点。

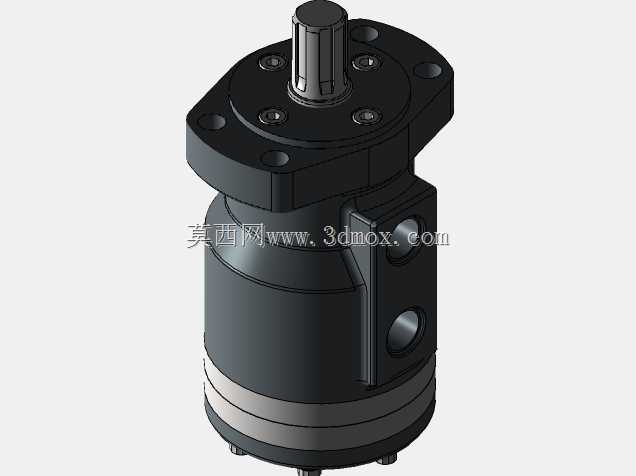

从结构设计逻辑来看，这款马达采用端面配流的摆线针轮啮合副，定子与转子的齿差设计保证了在高压油输入时，转子能围绕定子中心做行星运动，通过联动的输出轴将扭矩平稳传递出去。顶部的法兰安装面做了带定位止口的设计，安装时止口与主机安装座的孔位配合能保证输出轴与负载轴的同轴度，避免偏载导致的轴封过早磨损，法兰上的四个安装孔采用对称分布设计，适配不同角度的安装需求，不管是水平安装、垂直安装还是倾斜安装，都能保证内部配流结构的正常工作。

输出轴采用渐开线花键结构，相比平键连接能承受更大的冲击载荷，在频繁正反转的工况下也不容易出现键槽崩裂的问题，轴端的密封采用双唇口防尘密封圈+耐压油封的组合结构，外侧的防尘唇能阻挡外界的粉尘、泥水进入马达内部，内侧的耐压油封能承受住壳体内部的回油压力，避免液压油泄漏。马达侧部的两个油口采用英制管螺纹设计，分别为进油口与回油口，油口的位置做了凸台加强处理，避免安装管接头时应力集中导致壳体开裂，油口内部的流道做了圆弧过渡处理，能减少高压油流动时的压力损失，降低工作过程中的液流噪声。

在尺寸边界设计上，这款马达的最大外径控制在120mm区间，整体长度不含输出轴的部分控制在150mm以内，能适配安装空间局促的主机场景，输出轴的伸出长度、花键参数都符合行业通用的安装互换标准，选型替换时不需要改动主机的安装结构，能直接替换同排量的同类型马达。壳体采用高强度球墨铸铁材质，能承受25MPa的峰值工作压力，表面做了磷化防锈处理，在户外潮湿、多粉尘的工况下也能保证较长的使用寿命，端盖与壳体的连接采用内六角螺钉预紧，结合面处加装O型密封圈，保证高压工况下不会出现渗油问题。设计过程中特意将泄油通道做了加大处理，能及时将啮合副处泄漏的液压油导回回油腔，避免壳体内部压力过高冲坏轴封，同时也能带走啮合副工作产生的热量，避免长时间工作时油温过高导致密封件老化失效。
