农用秸秆废弃物粉碎处理设备结构

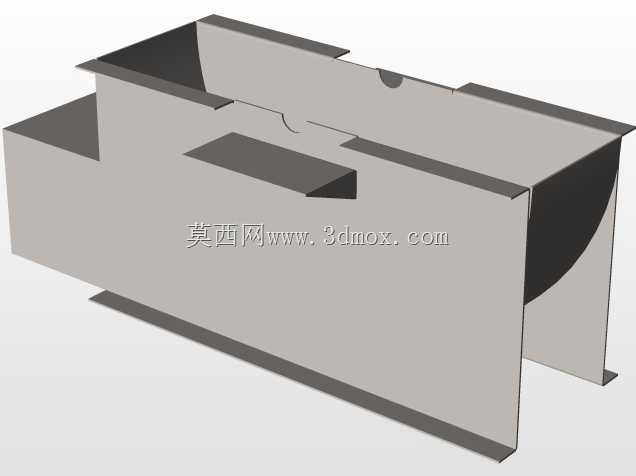

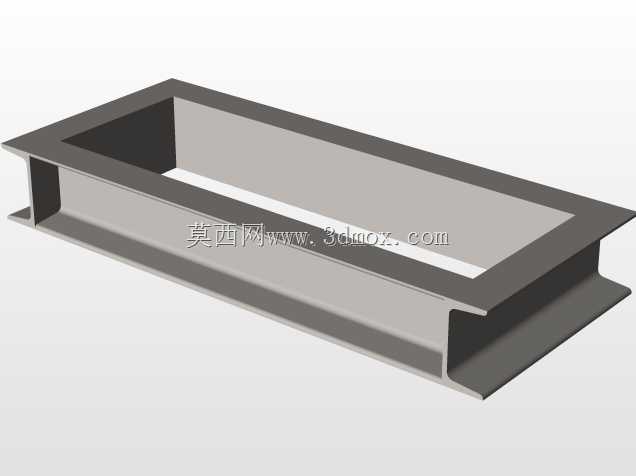

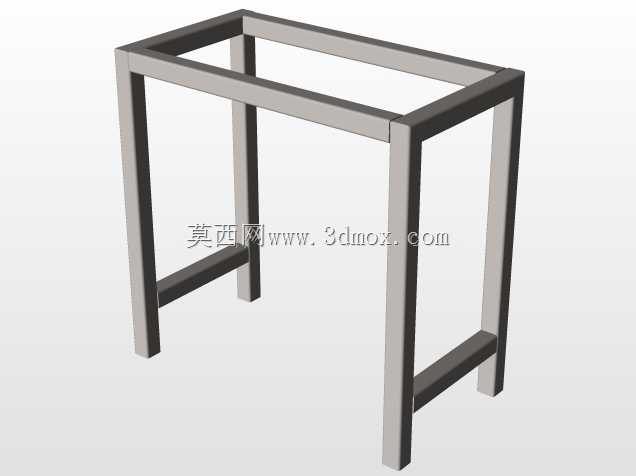

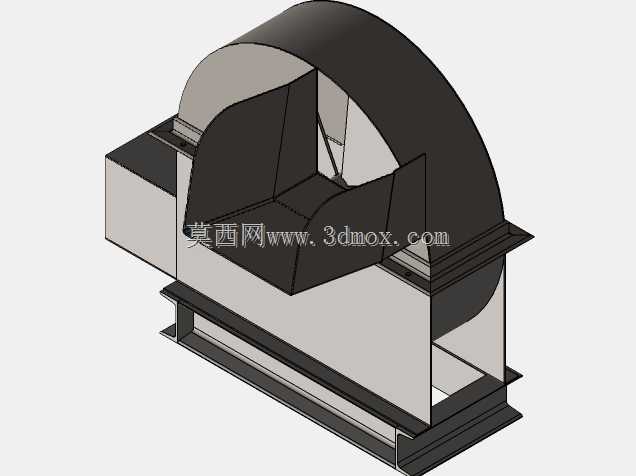

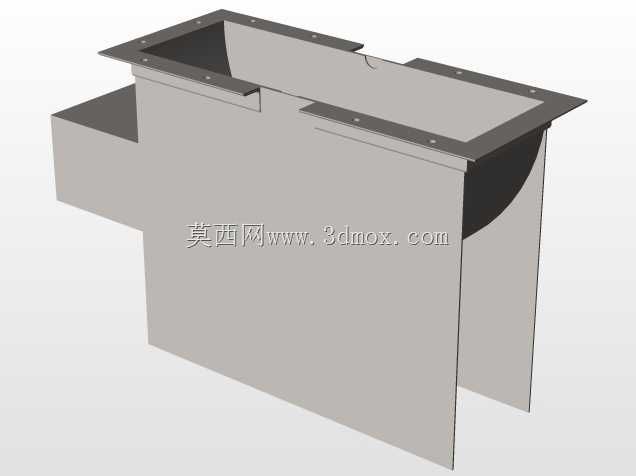

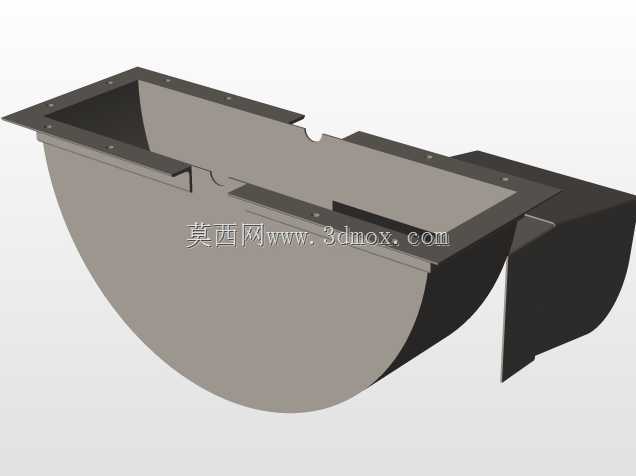

这款农用粉碎设备主要面向田间地头的农业废弃物处理场景，可直接对接果园、农田的枝条、秸秆、残留作物藤蔓等物料的就地粉碎作业，减少农业废弃物堆积带来的病虫害滋生风险，同时粉碎后的物料可直接还田增肥，或是作为堆肥、生物质原料的初加工料，适配南方丘陵零散地块、北方大田集中处理两类不同的作业场景，也可固定安装在村级废弃物处理点做定点加工使用。设备整体采用卧式半开放腔体结构，上部弧形护罩采用分段折弯成型，既可以阻挡粉碎过程中物料飞溅，也预留了足够的检修开口，日常更换锤片、清理腔体积料时无需完全拆解上盖，降低田间维护的操作难度。进料口采用斜向扩口设计，进料通道与粉碎腔体切线方向衔接，物料进入后可顺着气流方向直接接触粉碎转子，避免进料口卡料堵料，针对长度较大的作物枝条，进料口内侧还设置了导向压料结构，防止长杆物料搭在转子上方空转无法进入粉碎区。下部机架采用型钢焊接成型，底部预留了标准安装孔位，既可以直接固定在水泥基座上做定点作业，也可以通过配套支架安装在拖拉机挂接装置上，跟随农机移动作业，机架的承重梁做了加厚处理，可抵消转子高速运转带来的持续振动，避免长期作业后机架焊缝开裂。设计过程中针对粉碎腔体的间隙做了反复校核，腔体下部的筛网弧度与转子回转半径保持均匀间隙，既保证合格粒径的物料可以及时排出，也避免间隙过小造成物料过度粉碎增加功耗，同时腔体侧壁做了加厚耐磨衬板的安装位，可根据处理物料的硬度更换不同厚度的衬板，延长设备主体的使用寿命。出料口采用下倾式设计，粉碎后的物料可直接落到下方收集装置或是地面，无需额外加装出料输送机构，简化设备整体结构，降低农户的采购与维护成本。设备的外形尺寸充分考虑了乡村道路的通行限制，整体宽度控制在常规农用车的装载宽度范围内，转场运输时无需额外办理超限运输手续，安装时的水平投影边界预留了足够的操作空间，日常维护时人员可站在设备两侧完成所有常规操作，无需额外预留超大安装场地。
