带真实安装尺寸的螺旋输送设备结构

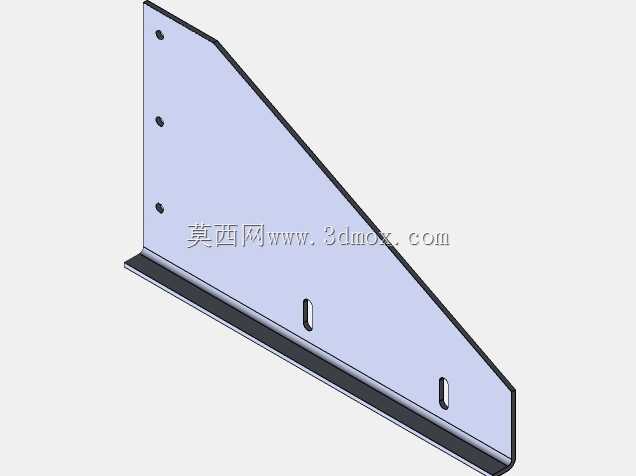

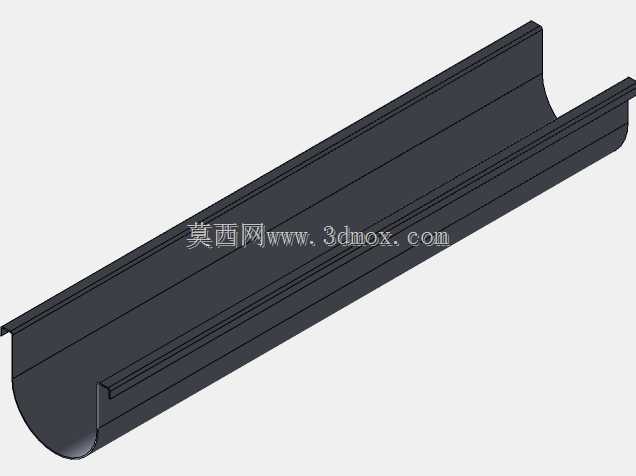

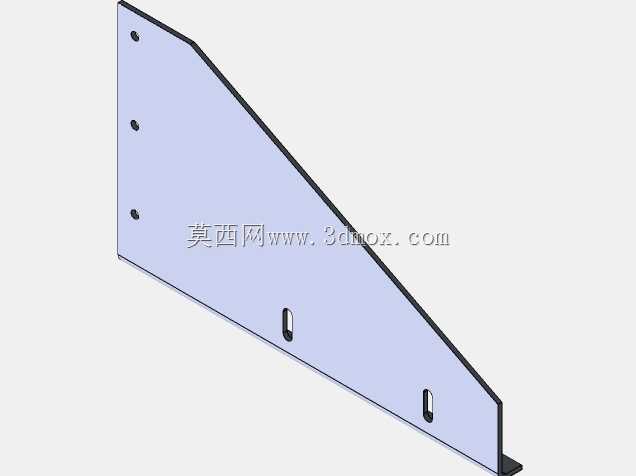

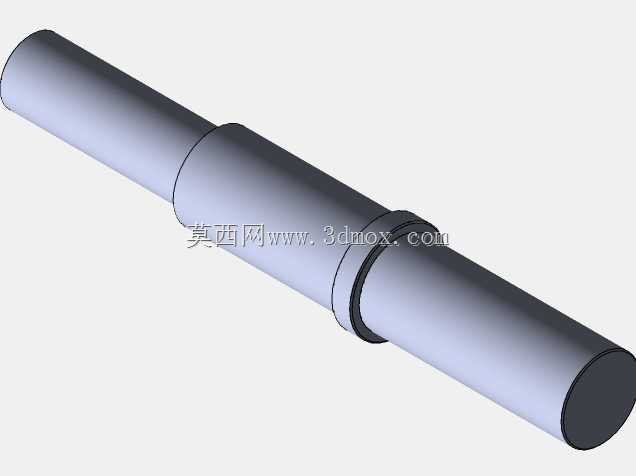

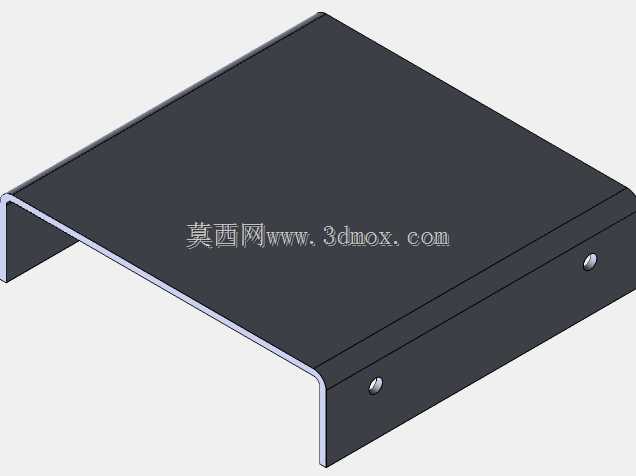

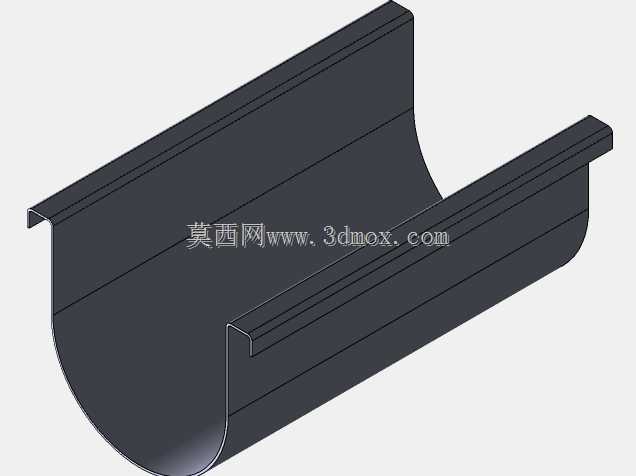

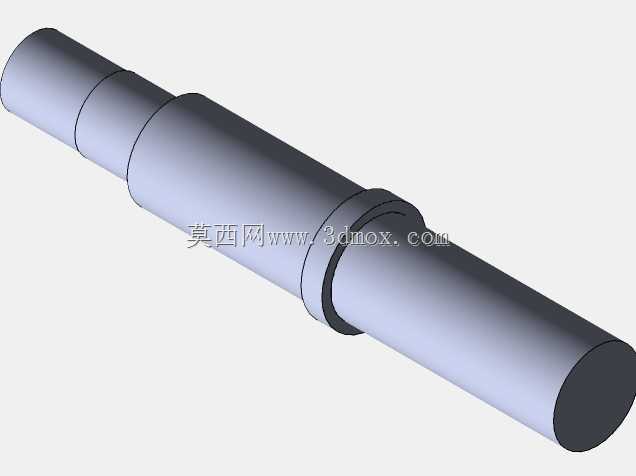

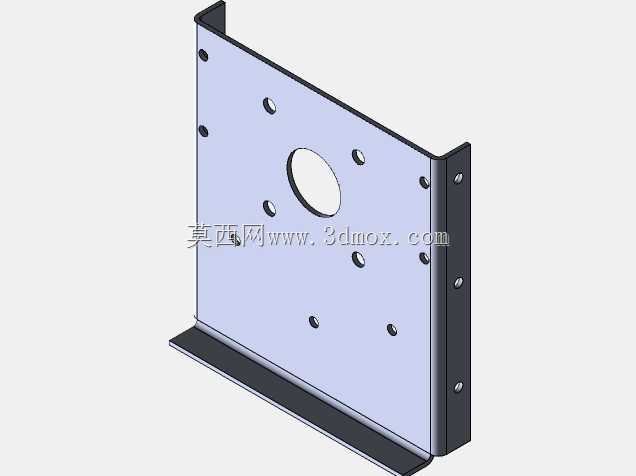

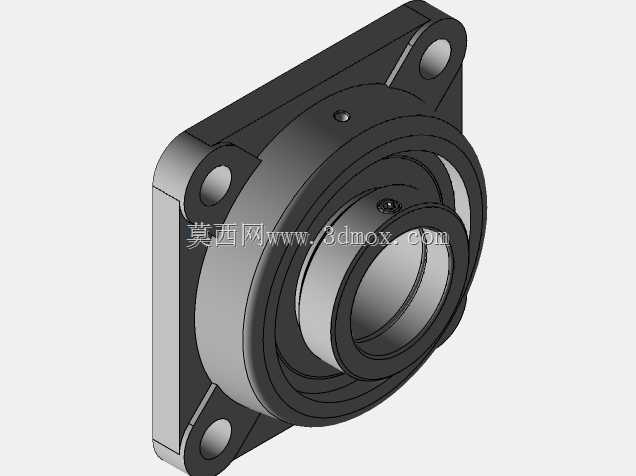

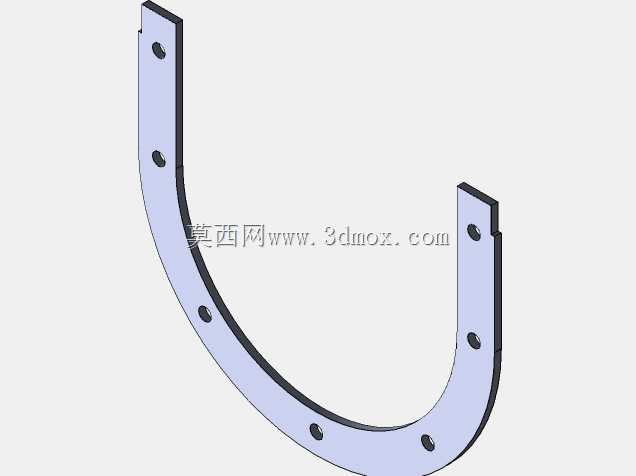

在散料处理的各类生产场景里，这类螺旋输送结构常被布置在料仓出料端、生产线衔接段，用来完成粉状、颗粒状小块物料的水平或小倾角输送，比如粮食加工线的原粮转运、建材车间的粉料给料、化工生产的颗粒料输送工位都能见到这类设备的应用，它的封闭槽体结构能减少输送过程中的物料撒漏与粉尘外溢，相比皮带输送更适合易扬尘、有一定磨琢性的散料输送场景。从设计逻辑来看，这个结构完全参照实际工程尺寸搭建，槽体采用U型截面设计，既保证螺旋叶片运转时有足够的物料容纳空间，也方便后期开盖检修叶片与衬板，槽体两端的端板预留了轴承安装位，用来支撑螺旋轴的两端轴颈，端板与槽体的连接法兰做了加厚处理，避免长期受轴向力出现变形渗漏。螺旋叶片采用等螺距实体面型设计，针对常规散料的输送效率做了匹配，叶片与槽体内壁的间隙控制在合理范围，既避免运转时叶片刮蹭槽壁产生异响与磨损，也不会因为间隙过大残留过多物料造成输送效率下降。驱动端的连接座做了加强筋布置，能承受减速机输出的扭矩，避免启动瞬间的扭矩冲击造成连接部位开裂。安装边界方面，槽体底部预留了标准的安装支座孔位，可直接与生产线的钢架支座通过螺栓连接，进料口设置在槽体尾端上方，为敞口带法兰的结构，可直接对接上方料仓的出料溜管，出料口设置在槽体头端下方，同样带连接法兰，方便对接下游设备的进料口，两端的轴伸尺寸、安装孔位间距都严格按照实际安装需求设计，选型时可直接参照模型的尺寸核对现场安装空间，不需要再反复核对二维图纸的安装尺寸。设计时还考虑了物料的流动特性，槽体的内壁过渡处做了圆弧处理，避免物料在边角处堆积卡滞，螺旋轴的中间位置根据输送长度设置了中间吊轴承的安装位，长距离输送时可加装吊轴承减少轴的挠度，避免长轴运转时出现晃动，这个模型的结构细节完全还原了实际设备的装配关系，每一处连接结构、安装位都和真实设备一致，可直接用来做生产线布局的干涉检查、设备选型的尺寸核对，也可作为同类输送设备设计的参考蓝本，帮助结构设计者快速完成同类型设备的方案搭建，减少重复建模的工作量。
