海港大尺寸结构液压集装箱夹持装置

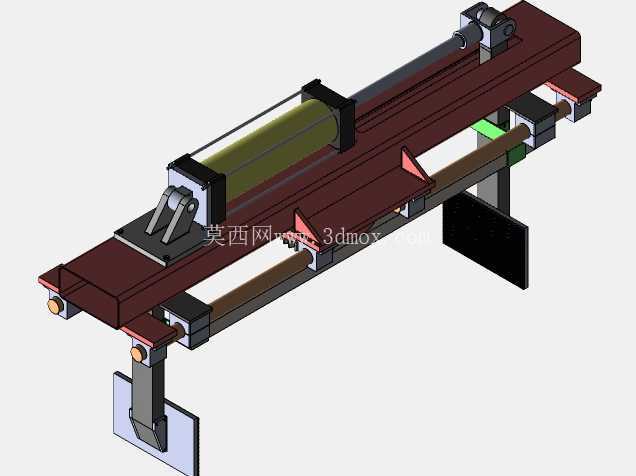

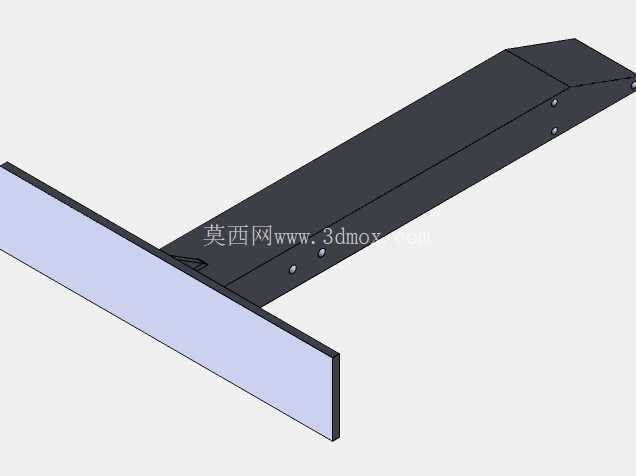

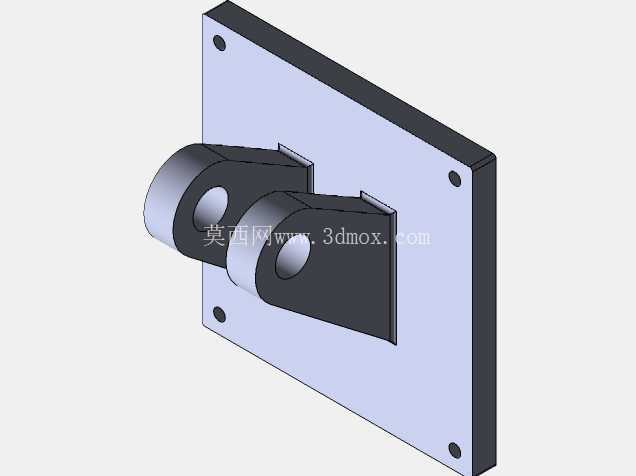

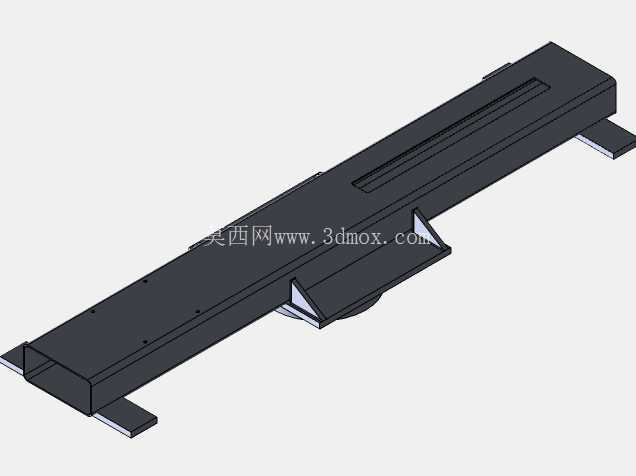

　　该液压夹持装置主要面向港口集装箱装卸转运场景设计，适配海港堆场、码头岸线的大尺寸集装箱吊运作业需求，可配合起重设备完成标准海运集装箱的抓取、移位、堆垛工序，解决传统机械式吊具对位精度差、夹持力不可控、适配规格单一的现场作业痛点。从结构布局来看，整套装置以长跨度型钢主梁作为核心承载基体，主梁采用H型截面型钢焊接成型，截面选型充分考虑20ft、40ft标准集装箱的吊点间距跨度，主梁长度方向预留可调节安装位，可根据作业需求调整两端夹持臂的间距，覆盖不同规格集装箱的顶部角件对位需求，主梁上平面设置与起重设备连接的铰接吊座，吊座采用双耳板配销轴的连接结构，可适配门式起重机、岸边集装箱起重机的吊具连接接口，铰接结构允许吊具在起吊过程中产生小幅摆动，抵消作业过程中的偏载冲击力，避免刚性连接造成的结构焊缝开裂。

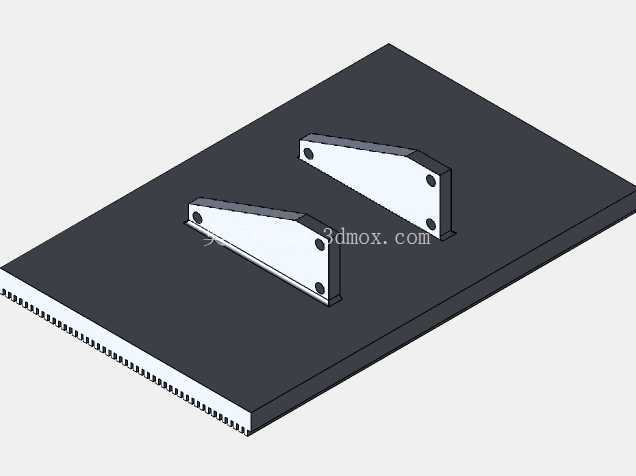

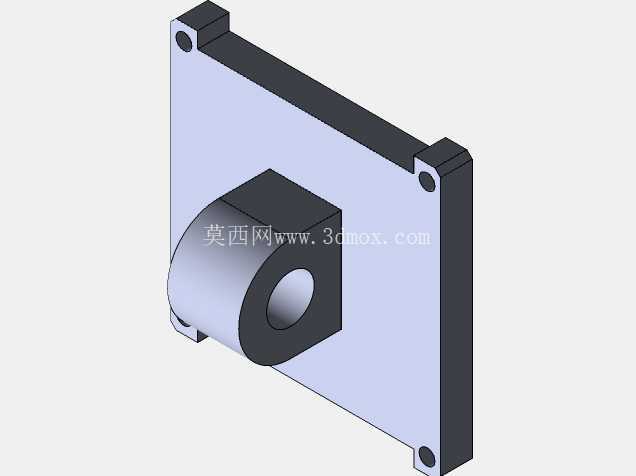

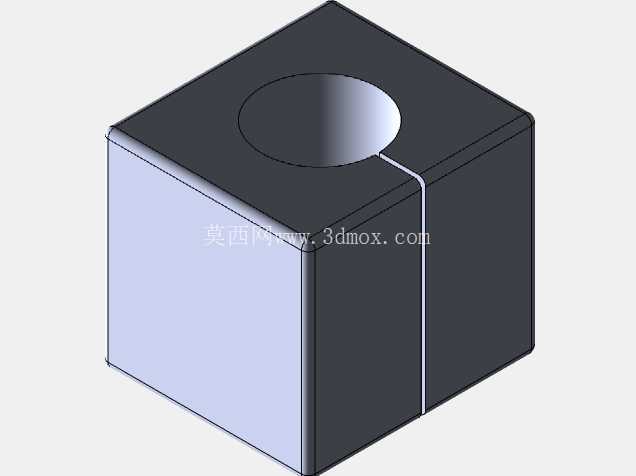

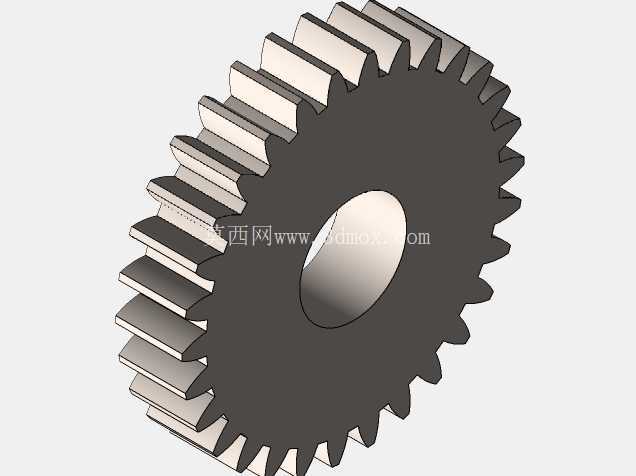

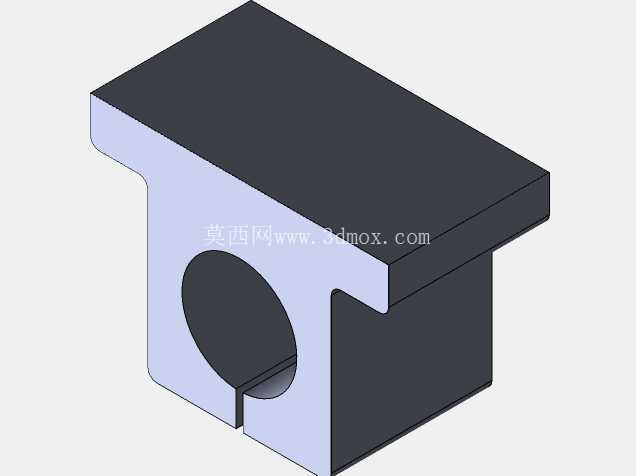

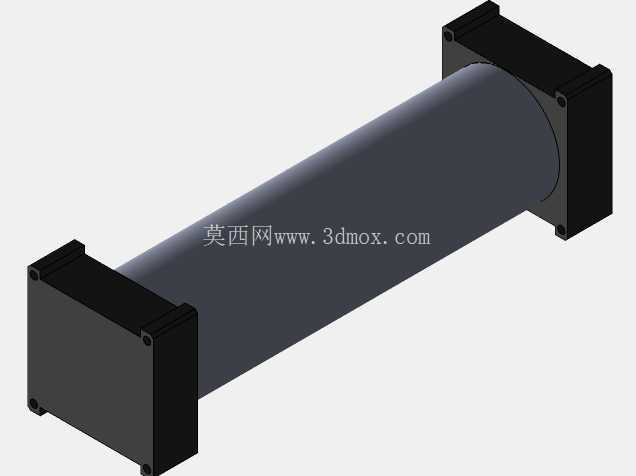

　　驱动单元采用单杆双作用液压缸作为动力源，液压缸沿主梁长度方向卧式安装，缸筒尾部通过铰接支座固定在主梁一端，活塞杆端连接同步传动机构，传动机构采用直线导轨副作为导向承载元件，两根平行导轨沿主梁长度方向对称布置，滑块与夹持臂安装座刚性连接，液压缸活塞杆伸缩时，通过连杆同步机构带动两端夹持臂做对向开合运动，同步机构采用齿轮齿条啮合结构，保证两侧夹持臂的移动距离完全一致，避免夹持过程中出现集装箱偏斜、角件卡滞的问题。

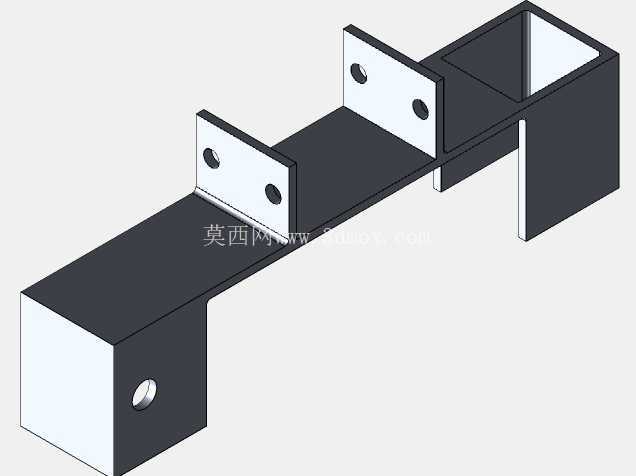

　　夹持执行端采用L型钩臂结构，钩臂下端设置与集装箱角件匹配的锁止凸台，钩臂与安装座之间设置加强筋板，筋板采用三角形焊接结构，分散起吊过程中角件对钩臂的集中载荷，钩臂的竖直段高度匹配标准集装箱角件的吊装深度，保证锁止凸台可完全卡入角件的吊装孔内，避免起吊过程中脱钩。液压系统配套设置平衡阀与压力保持回路，当液压缸伸出至夹持到位位置后，平衡阀可锁止液压缸两腔压力，即使外部液压管路出现泄压故障，夹持臂也不会意外松开，保障重载吊运过程的安全性，压力回路可根据集装箱的实际载重调整夹持力大小，空载对位时采用低压低速模式，降低对位冲击，满载起吊时自动切换至高压模式，保证夹持力足够克服集装箱自重与起吊动载系数。

　　整套装置的安装边界充分考虑港口作业的恶劣环境，所有外露结构件均采用耐候钢材质，表面做抛丸除锈后喷涂环氧富锌底漆与聚氨酯面漆，可适应海边高盐雾、高湿度的腐蚀环境，铰接销轴、导轨接触面均设置防尘密封结构，避免港口粉尘、雨水进入运动副造成磨损卡滞，液压缸活塞杆表面镀硬铬处理，提升耐磨与耐腐蚀性能。在设计过程中，对主梁的受力变形量做了有限元校核，满载工况下主梁的最大挠度控制在跨度的1/1000以内，避免主梁变形过大导致夹持臂对位不准，同步机构的齿轮齿条采用调质处理，齿面高频淬火，保证长期重载往复运动下的使用寿命，夹持臂的钩头部位做了堆焊耐磨处理，减少与集装箱角件频繁碰撞造成的磨损。实际作业过程中，该装置可实现集装箱的快速对位夹持，相比传统人工挂扣的作业方式，可大幅降低码头作业人员的劳动强度，减少高空作业的安全风险，夹持动作可通过司机室远程控制，单次夹持对位时间可控制在10秒以内，提升港口装卸的作业效率，整套结构的维护点集中在导轨润滑、销轴注油位置，日常维护无需拆解主体结构，可在作业间隙快速完成保养，适配港口连续化高强度的作业节奏。
