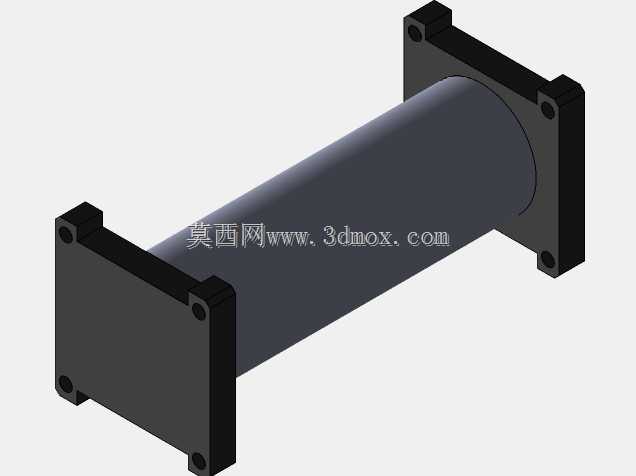

多爪式轮胎夹持抓取机构结构设计

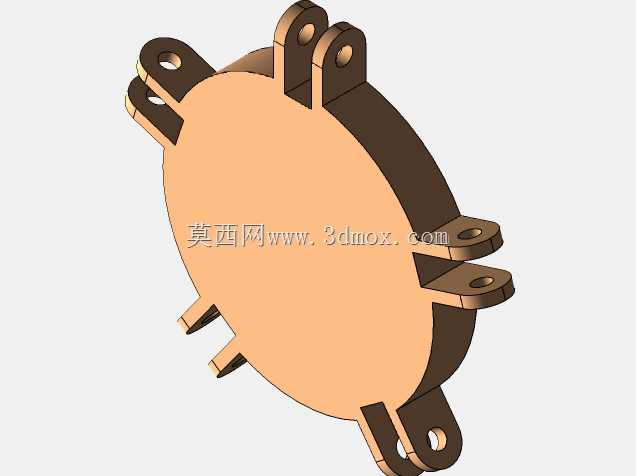

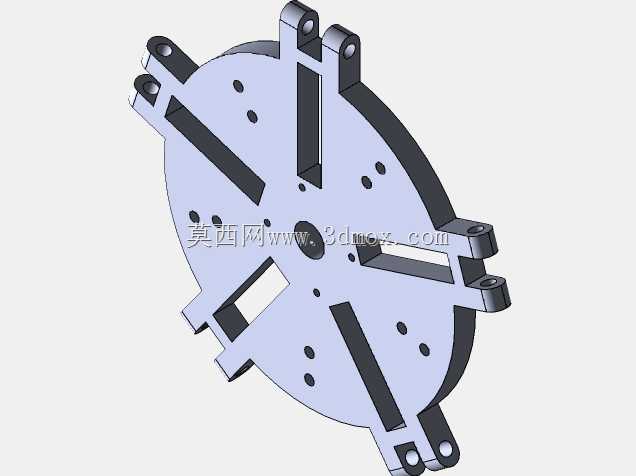

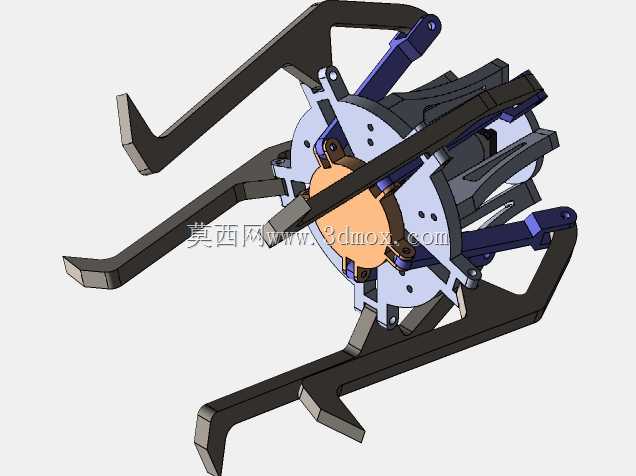

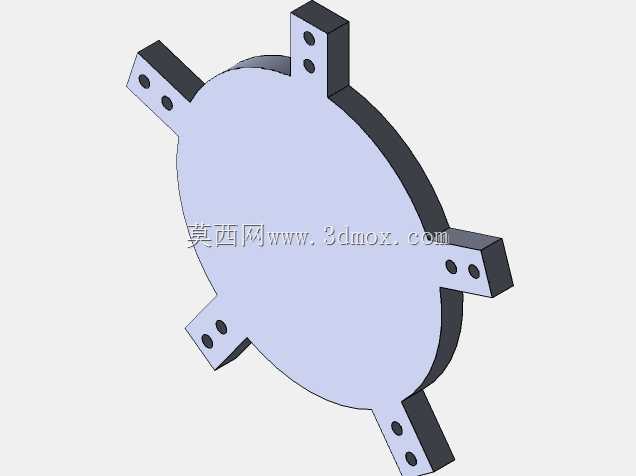

在轮胎生产制造、仓储物流以及整车装配环节，轮胎的转运、码垛、上下线工位一直存在工件规格跨度大、夹持易滑脱、对位精度要求高的痛点，这款多爪式轮胎夹持机构正是针对这类场景开发的末端执行结构。不同于常规两爪、三爪夹钳的设计，该机构采用周向均布的多组弯形夹爪布局，夹爪的钩形端部贴合轮胎胎侧与胎圈的轮廓弧度，夹持时能形成多点包覆式受力，避免单点施力造成的轮胎形变，同时能适配一定直径区间内的不同规格乘用胎、轻卡胎，无需频繁更换夹爪即可完成多规格工件的兼容作业。从结构设计逻辑来看，该机构以中心回转盘作为动力传递核心，每组夹爪通过独立的连杆副与中心驱动盘连接，当驱动端输出轴向位移或回转扭矩时，所有夹爪会沿径向同步收拢或张开，保证各夹爪的夹持行程一致，对中精度可控，不会出现偏载导致的工件倾斜。夹爪主体采用弯折式型钢构型，在保证足够结构刚度的前提下控制整体重量，降低机械臂末端的负载冗余，爪端的接触位置做了圆弧过渡处理，避免尖锐棱边划伤轮胎橡胶表面。安装边界方面，该机构的中心法兰位预留标准连接接口，可直接对接六轴工业机器人、桁架机械手或是专用搬运专机的末端输出轴，整体径向张开尺寸覆盖常规乘用车轮胎的直径范围，收拢状态下的外径小于轮胎中心孔直径，可直接伸入轮胎中心孔位后再张开撑紧内壁，也可从外侧收拢夹持胎侧，适配两种不同的夹持作业需求。在实际产线应用中，这类夹持机构可配套在轮胎成型工位的下料环节、成品胎的仓储堆垛环节、以及整车总装线的轮胎装配工位，替代人工完成重型轮胎的抓取转运，降低作业人员的劳动强度，同时夹持力可通过驱动端的压力参数进行调节，针对不同橡胶硬度、不同重量的轮胎匹配对应的夹持力，既保证夹持过程不打滑脱落，也不会因夹持力过大造成胎侧挤压变形、损伤胎体内部帘线结构。夹爪的铰接位置均采用耐磨衬套结构，长期往复开合作业下的磨损量可控，维护时仅需定期更换衬套即可保证运动精度，无需整体更换夹爪组件，降低后期运维成本。
