希林德罗·希德劳利科环形密封构件

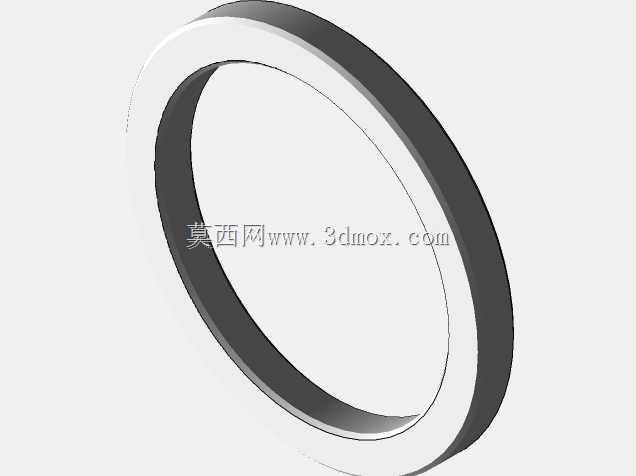

这类环形构件常应用在回转类设备的动密封工位，比如流体输送管路的旋转接头处、重载回转支承的内侧密封位，还有液压油缸的端盖密封槽内，主要作用是阻隔内部介质外泄，同时阻挡外界粉尘、水汽进入设备腔体，避免内部润滑脂被污染、金属配合面出现磨粒磨损。从结构上看，该构件采用等截面环形设计，截面为规整的矩形结构，内外圆柱面的同轴度公差控制在较高精度区间，安装时可直接嵌入对应规格的环形安装槽内，不需要额外的定位销或者紧固件固定，依靠自身的弹性形变与槽壁紧密贴合实现密封。设计过程中首先要匹配安装位的尺寸边界，内径要略小于配合轴的轴径，外径略大于安装槽的槽径，形成合理的过盈量，过盈量太小会导致密封压力不足出现泄漏，过盈量太大则会增大装配难度，同时加快构件的磨损速度，缩短使用寿命。构件的轴向宽度要和安装槽的槽宽匹配，预留出设备运行时的轴向窜动空间，避免构件被挤压变形出现卡滞。在实际选型应用中，这类环形构件要根据接触介质的特性选择适配的材质，接触矿物油类介质时要选用耐油橡胶材质，接触腐蚀性流体时要选用氟橡胶类材质，应用在高温工况下还要考虑材质的耐温性能，避免高温下材质老化失去弹性。从建模逻辑上看，该构件以回转体特征为核心，先绘制截面草图，通过回转命令生成基础实体，再对边缘做微小的倒角处理，避免安装时尖锐边缘刮伤配合面，同时也能降低装配时的导入阻力。这类构件虽然结构简单，但是在整套设备中起到的作用至关重要，一旦密封失效，轻则出现介质泄漏影响设备整洁，重则导致内部润滑失效，引发配合面烧蚀、设备停机等严重故障，因此建模时要严格把控尺寸精度，尤其是内外径的尺寸公差、端面的平面度，还有整个环的圆度，避免出现椭圆变形导致安装后局部密封压力不均。在装配验证环节，要模拟构件装入安装槽后的压缩状态，检查压缩率是否在合理区间，同时确认构件和相邻运动部件之间没有干涉，预留足够的运动间隙，保证设备运行时构件不会被运动部件剐蹭损坏。
