离心风机蜗壳式叶轮壳体结构设计

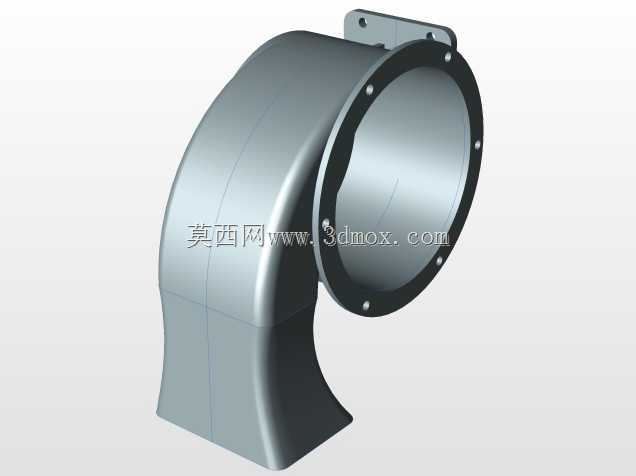

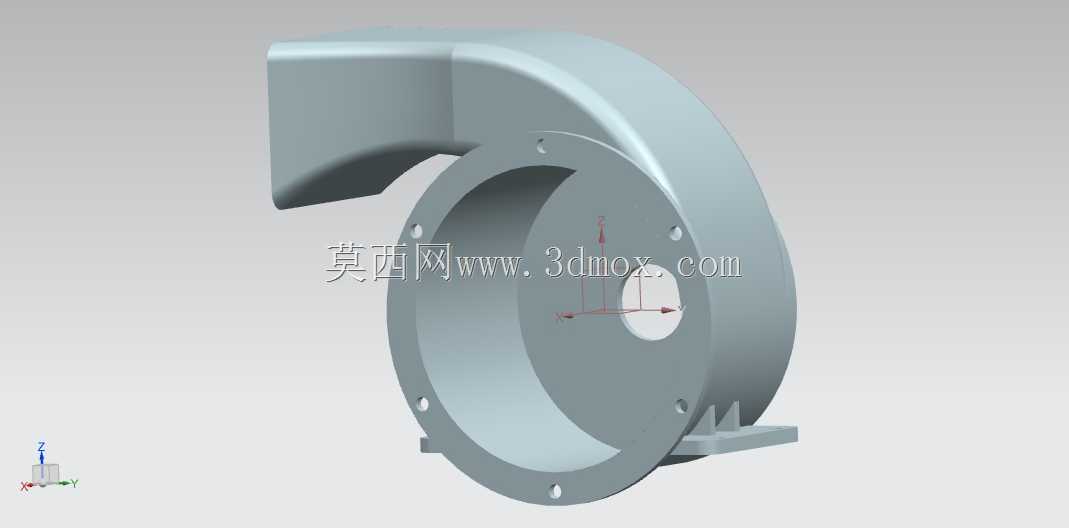

这款叶轮壳体是离心式通风设备的核心承压导流部件，主要应用在工业厂房通风换气、暖通空调送风系统、环保除尘设备引风段、生产设备散热排风等场景中，承担着约束叶轮甩出气流走向、将动压转化为静压、降低气流紊流损耗的关键作用，直接影响整套通风设备的运行效率与运行噪音水平。从结构设计逻辑来看，壳体采用阿基米德螺旋线作为流道型线基准，顺着叶轮旋转方向逐步扩径，让高速流出叶轮的空气能够沿着光滑的内壁面平缓改变流向，最终从切向布置的出风口导出，避免流道截面突变带来的局部涡流损失，同时壳体壁厚做了均匀化处理，在保证结构刚性的前提下控制整体重量，适配常规薄钢板折弯焊接或者铸铝一体成型的加工工艺，减少生产环节的加工难度。安装边界方面，壳体与叶轮配合的圆形端面上布置了一圈均匀分布的螺栓孔，用于和端盖、进风圈组件做密封连接，孔位的节圆直径与端面平面度公差做了严格约束，保证装配后不会出现端面漏风、叶轮擦碰壳体内壁的问题；壳体顶部延伸出的带孔安装支耳，用于将整套风机组件固定在设备机架或者墙面支架上，支耳的开孔间距、承重厚度经过受力校核，能够承受设备运行时的振动载荷，避免长期运行出现固定螺栓松动、壳体移位的问题。出风口位置采用方形过渡接口，能够直接对接方形通风管道，接口边缘预留了法兰连接的压边结构，方便现场施工时加装密封胶条与风管法兰对接，减少现场改制的工作量。壳体的曲面过渡位置全部做了大圆角顺滑处理，一方面可以降低气流经过拐角处的沿程阻力，另一方面也能减少应力集中，提升壳体在长期承受风压交变载荷下的结构疲劳寿命，避免拐角位置出现焊缝开裂、壳体变形的问题。在实际选型适配时，这款壳体的内部流道尺寸需要匹配对应直径的离心叶轮，预留合理的叶顶间隙，既不能间隙过大造成回流损失，也不能间隙过小导致加工装配公差累积下出现动静部件擦碰，同时壳体的出风口方向可以根据实际安装场景做角度调整，适配不同的风管走向需求，不用额外增加转接弯头，降低整套通风系统的风阻与安装成本。
