车间用20吨压指式制动工装结构设计

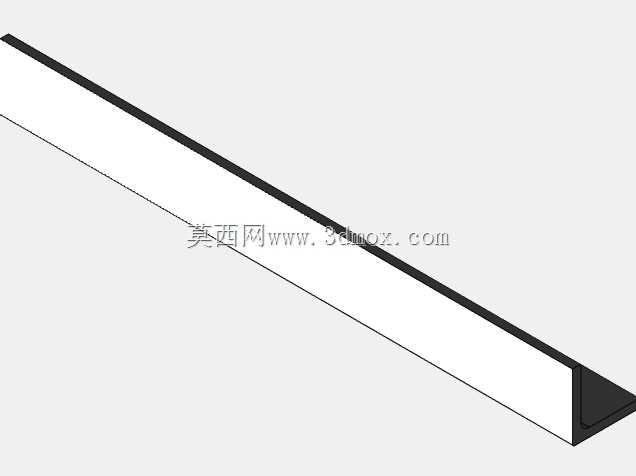

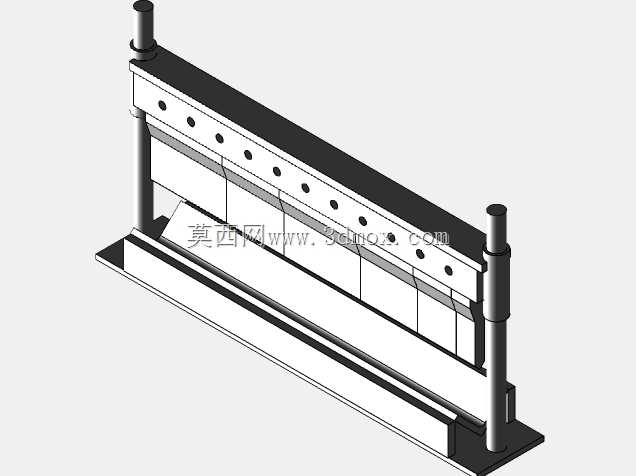

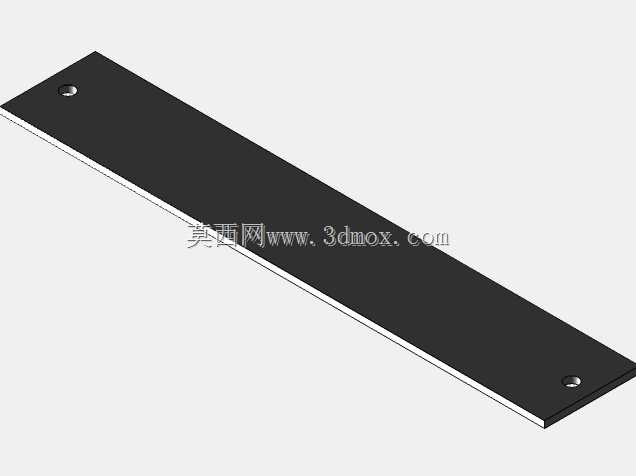

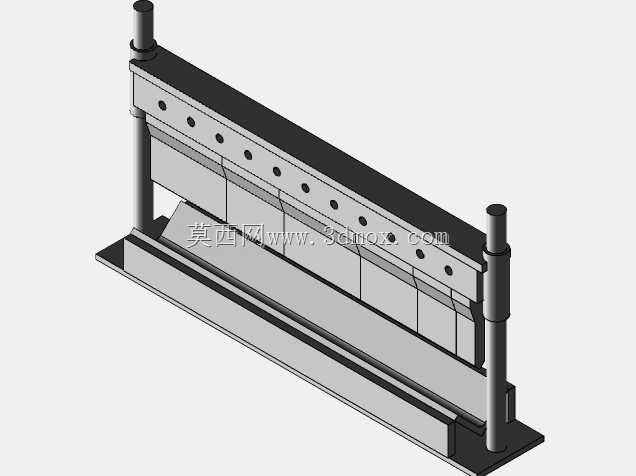

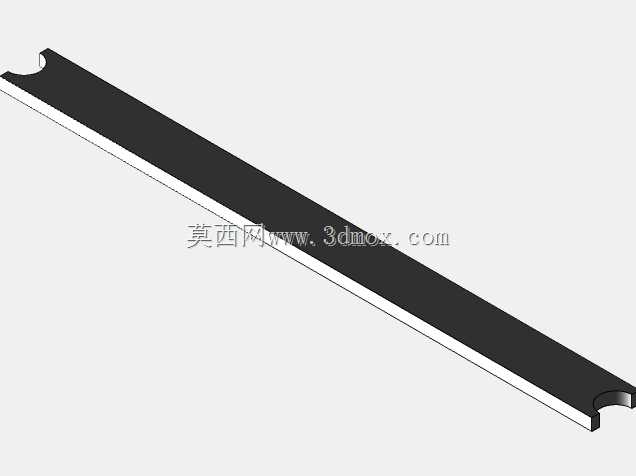

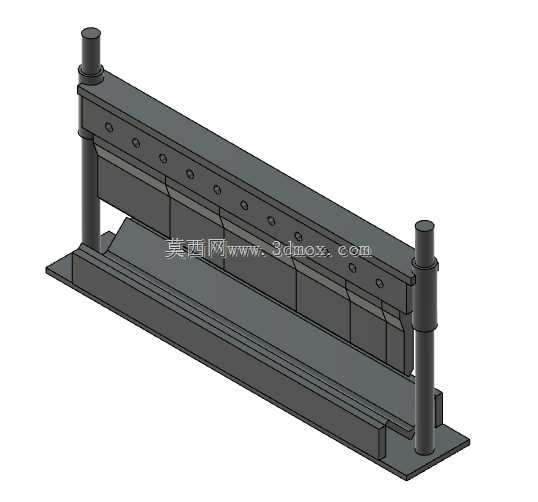

　　这套压指式制动装置主要面向小型加工车间的压力机配套改造场景，适配20吨级公称压力的冲压、压合作业工位，解决常规小型压力机缺乏工位级柔性制动、工件压持定位精度不足的问题。在车间日常的薄板折弯、小型模具试模、非金属件压型作业中，这类装置可以直接安装在压力机滑块与工作台之间，不需要对原有设备的床身、传动结构做破坏性改造，安装边界完全匹配常规20吨开式压力机的滑块底面安装孔距，底座的T型槽定位尺寸也对应通用压力机工作台的标准槽宽，不需要额外加工转接板就能完成装配。

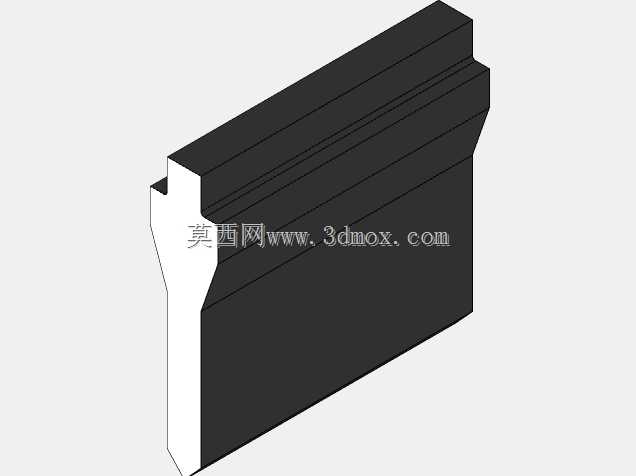

　　从功能特性来看，装置采用分段式压指设计，每一段压指都可以独立调整压合行程，针对不同轮廓的待加工工件，可以选择性启用对应位置的压指，避免压持过程中干涉工件的成型区域，比如加工带凸起结构的小型钣金件时，可以将对应凸起位置的压指上调锁止，其余压指保持正常压合行程，既保证工件边缘的压持力足够，不会在冲压过程中出现板料窜动，又不会压伤工件的成型特征。两侧的导向立柱采用滑动配合结构，导套内部镶嵌自润滑铜套，长期往复运行不需要频繁加注润滑脂，配合间隙控制在0.02mm以内，保证压合过程中压头的平行度偏差不超过0.05mm/100mm，避免压合时出现偏载导致的工件压痕、模具崩刃问题。

　　设计过程中优先考虑了车间的多场景适配性，压指的安装接口做了通用化设计，除了配套原厂的分段压持块，还可以直接适配市面上多数通用折弯模具、压印模具的模柄安装尺寸，不需要额外定制转接件就能快速更换作业功能。如果车间有小批量的定制加工需求，还可以将压指部分替换为3D打印的定制压头，针对小批量试生产的异形件做临时压持，不需要专门制作全套工装，大幅缩短小批量订单的生产准备周期。底座部分采用整体焊接后去应力处理的结构，底面经过平面磨床精加工，平面度达到0.02mm，安装时可以直接贴合压力机工作台面，不需要额外刮研调整，底座上预留的避让槽对应常规带锯床的切割工位，在没有压力机的场景下，也可以将装置固定在带锯工作台面上，作为斜切工装的定位压紧装置使用，实现一套工装多工位复用。

　　从结构强度设计来看，压梁部分采用矩形钢整体铣削成型，所有受力孔位都做了铰孔处理，连接螺栓采用12.9级高强度内六角螺栓，额定压持力留有1.5倍的安全余量，在满负荷20吨压合作业下，压梁的最大变形量控制在0.1mm以内，不会因为长期满负荷使用出现压梁弯曲、压指错位的问题。两侧的导向立柱做了表面淬火处理，硬度达到HRC55以上，表面粗糙度控制在Ra0.8，长期往复滑动不会出现拉毛、磨损不均的问题，日常维护只需要定期清理导套表面的冲压碎屑即可，不需要复杂的拆解保养。

　　在实际车间应用中，这类装置尤其适合多品种小批量的加工场景，比如五金维修车间的小型零件压装、手工作坊的薄板折弯作业、教学实训场景的压力机操作演示，相比原装的整体式压头，分段压指的结构可以适配更多不规则形状的工件，不需要针对每一种工件制作专用的压持工装，大幅降低工装制作成本。安装时只需要将装置底座通过T型螺栓固定在压力机工作台上，将压梁顶部的模柄与压力机滑块连接锁紧，调整好压合行程下限就可以投入使用，整个安装过程不超过半小时，不需要专业的设备调试人员，普通车间操作工就能完成装配调整。针对不同厚度的加工板材，可以通过调整压指顶部的锁紧螺母来微调每个压指的伸出长度，保证不同厚度的工件都能获得均匀的压持力，避免薄件压持过度出现变形、厚件压持力不足出现窜动的问题。
