车载式链锯原木锯切加工机架结构

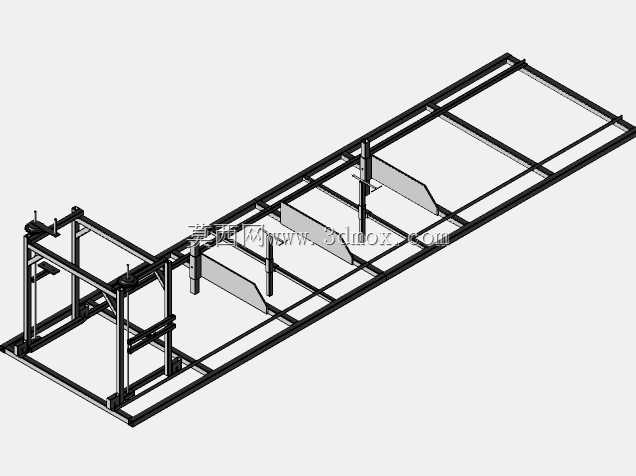

这套链锯锯切设备的机架结构，核心适配野外流动原木加工的作业场景，针对林区分散采伐后原木转运成本高的痛点，将整套锯切单元集成在可搭载于拖车车厢的框架结构上，无需固定厂房基建，可跟随采伐点灵活转场，直接在伐区完成原木的定尺截断、初步剖分作业，大幅减少长距离运输整根原木的运力损耗。从结构设计逻辑来看，整套机架采用矩形型钢焊接成型的框架式承载结构，纵向主梁沿拖车长度方向布置，预留出原木输送的通长通道，横向支撑梁按受力梯度排布，在链锯安装工位做了局部加强，避免锯切作业时的振动引发结构形变。链锯的安装支座设计为可沿横向导轨微调的结构，能够适配不同径级原木的锯切位置调整，侧向设置的挡料板采用倾斜角度布置，既可以在锯切时对原木起到侧向定位作用，又能引导锯切完成的木料顺畅滑出作业区，避免卡料。考虑到拖挂转场的需求，整套机架的安装边界完全匹配常规轻型拖车的车厢内廓尺寸，底部预留了与拖车底盘固定的螺栓连接位，不需要对拖车本体做破坏性改装即可完成固定；如果要转为地面固定作业场景，只需在底部加装对应高度的支撑立柱与围栏防护结构即可，不需要改动核心的锯切安装与输送框架。设计过程中对标准件的复用做了充分考量，链轮、链条等传动易损件均采用市面通用的量产型号，后期维护更换不需要定制非标配件，能够有效降低设备的搭建与运维成本，框架上预留的多个安装孔位，也方便后期加装进料压辊、定尺挡板等扩展附件，适配不同的锯切工艺需求。整套结构的受力传递路径清晰，锯切作业时的切削力通过链锯支座直接传递到纵向主梁，再分散到整个框架与拖车底盘，不会出现局部应力集中的问题，框架的镂空设计既减轻了整体自重，也方便作业人员随时清理锯屑，避免锯屑堆积影响传动部件的正常运行。
