牵引式联合收割机外置皮带防护壳体结构

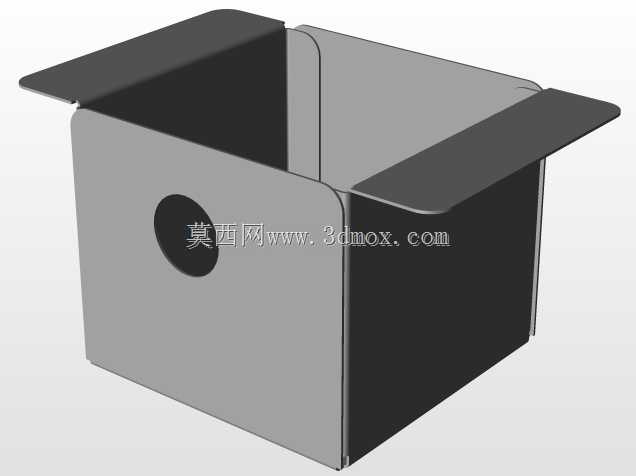

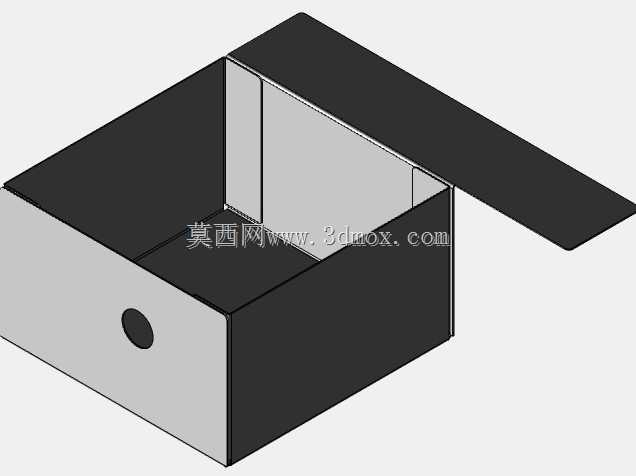

在大田作物收获作业场景中，牵引式联合收割机的外露旋转部件、传动皮带区域一直是作业安全管控的核心点位，这类防护结构的设计合理性，直接关系到田间作业时的人员操作安全、设备连续运转稳定性。本次呈现的防护壳体结构，针对老式联合收割机的传动区域外露问题做了适配性改进，整体采用薄钢板折弯拼焊的成型思路，壳体主体为敞口式盒型结构，一侧预留翻边安装面，可通过螺栓直接固定在收割机侧架的对应安装点位上，无需对原有设备的主框架做切割、焊接类改动，适配老旧机型的安全升级改造需求。从结构细节来看，壳体的侧板与盖板采用一体化折弯工艺加工，相邻板件的拼接处预留均匀的焊接坡口，焊后做打磨整平处理，避免应力集中导致的田间作业震动开裂问题；壳体正面开设的圆形通孔为皮带张紧度检查预留操作位，日常维护时无需整体拆卸防护壳，即可通过该点位观察皮带磨损状态、完成张紧度调整作业，大幅缩短农忙时节的设备维护停机时长。在安装边界的尺寸把控上，壳体整体的包覆范围完全覆盖传动皮带、带轮的旋转外露区域，边缘与旋转部件的安全间隙控制在25mm以上，既避免作业过程中秸秆、杂草卷入传动结构造成皮带打滑、断裂故障，也能防止操作人员意外接触旋转部件引发安全事故；壳体向外延伸的盖板部分采用可翻转的铰接设计，需要对传动系统做深度检修时，可直接翻开该段盖板获得充足操作空间，无需拆除整个防护结构。这类防护结构的设计逻辑完全贴合田间作业的实际工况，没有冗余的装饰性结构，所有折弯角度、安装孔位都对应老式牵引收割机的原有安装基准，板材厚度选用适配农机作业的震动强度，兼顾结构强度与整体重量，不会给设备侧架增加额外的负载负担，同时壳体表面做防锈喷涂处理，可抵御田间高湿、秸秆摩擦带来的腐蚀与磨损，延长防护结构的使用寿命。在实际作业过程中，该防护壳还能引导传动区域的散热气流走向，避免秸秆碎屑堆积在带轮槽内导致的传动效率下降问题，从安全防护、运维便捷性、作业稳定性多个维度匹配老旧联合收割机的安全升级需求，为大田收获作业的设备安全改造提供可直接复用的结构参考。
