三通管道流体流动仿真分析结构

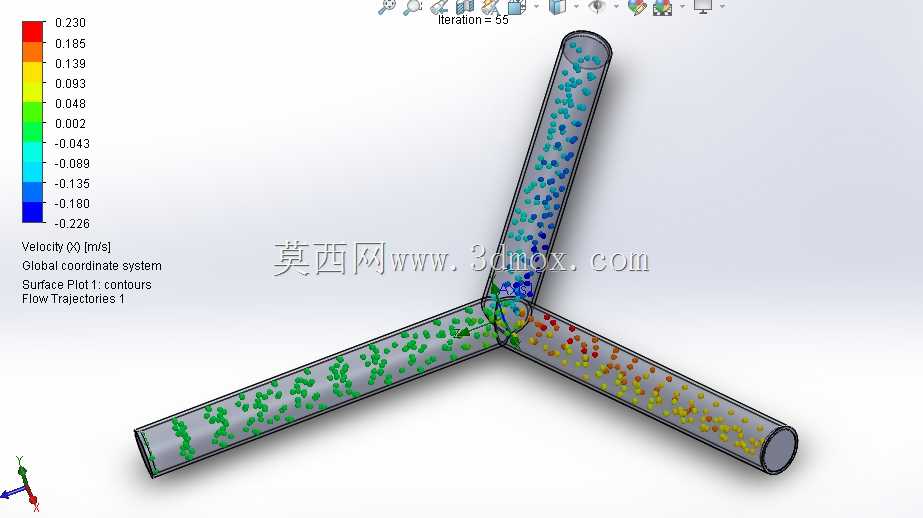

在化工流体输送、暖通空调管网、市政给排水系统的管路布局中，三通类分流合流构件是管网系统里极为常见的部件，这类构件的内部流场分布特性，直接决定了整个管路的输送效率、局部阻力损失以及运行过程中的振动噪声水平。本次呈现的三通管路结构，采用等径120度夹角布局，三个管段轴线交汇于中心节点，每段管段的长度设计充分考虑了流体充分发展段的要求，避免进出口边界过近导致的流场仿真失真，管段内壁采用光滑壁面设定，可有效降低沿程阻力损失，适配常规低压流体输送的工况需求。从设计逻辑来看，该结构的建模过程优先保证管路内壁的连续性，中心交汇区域做了平滑过渡处理，避免直角转折带来的局部涡流死区，建模时先绘制中心交汇的基准面，分别沿三个120度方向拉伸等径圆柱实体，再对交汇区域的棱边做倒圆角处理，保证流体域的几何连续性，为后续的流场网格划分提供合格的几何基础。在实际工程应用中，这类等径三通结构常被用于流体的均匀分流或者多支路合流场景，比如实验室气体输送管网、小型循环水系统的支路分配，设计时需要重点关注不同支路的流量分配比例，以及交汇区域的流速突变情况。从仿真结果的流速分布云图可以看到，不同管段内的流体流速存在明显差异，部分管段内存在低速回流区，这部分区域在长期运行过程中容易出现杂质沉积，在输送含颗粒流体的工况下，需要针对性调整交汇区域的过渡圆角大小，或者调整支管夹角来改善流场分布。安装边界方面，该三通结构的三个管段端部均预留了标准法兰连接位，可直接与同管径的标准管路对接，安装时需要保证三个管段的轴线处于同一平面，避免额外的安装应力导致管路密封失效，同时在距离三通交汇点五倍管径以外的位置设置管夹支撑，减少流体脉动带来的管路振动。在做流场分析时，粒子追踪的结果可以直观展示流体微团的运动轨迹，能够清晰看到不同入口来流在交汇区域的掺混过程，这对于优化管路结构、降低局部阻力系数有着直接的指导意义，设计人员可以根据流场仿真的结果，调整支管的夹角、管径比或者交汇区域的过渡形式，让整个管路的运行效率更高，能耗更低。
