多槽三角带传动轮结构设计方案

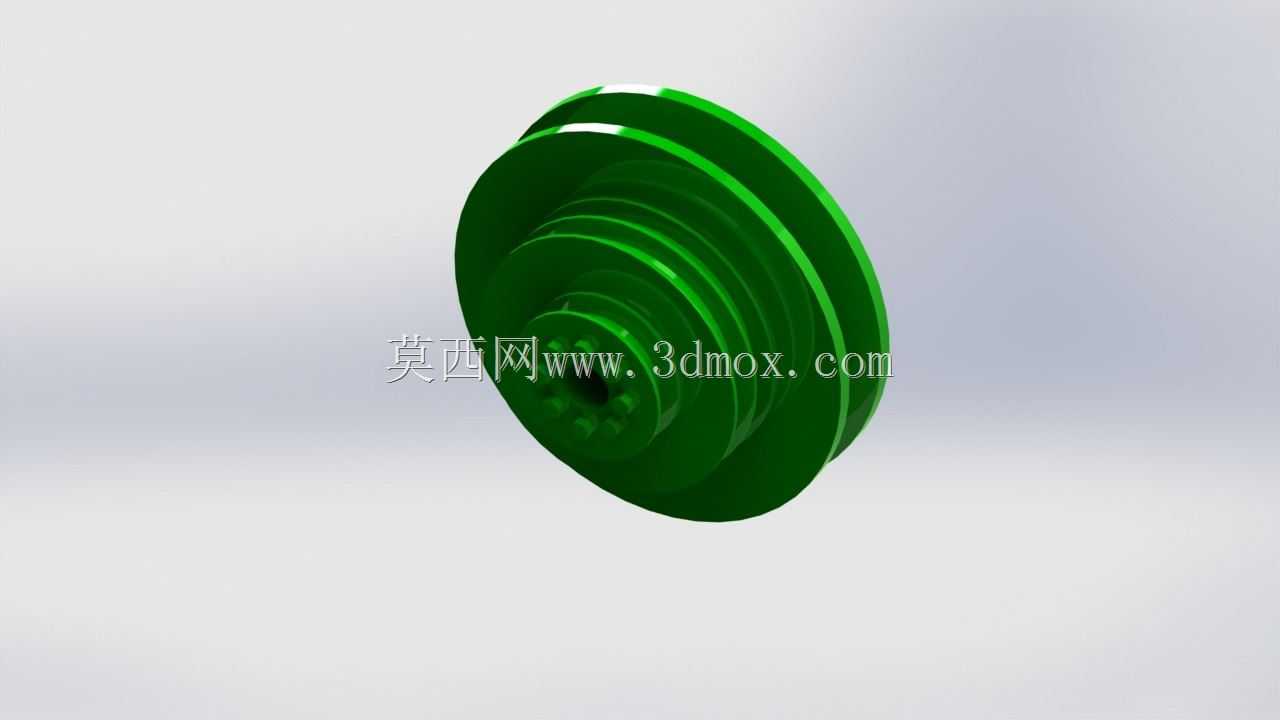

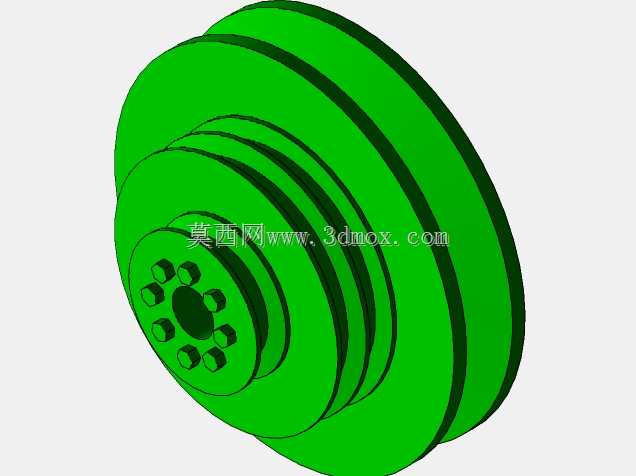

该轮体属于动力传动系统的核心执行部件，主要适配三角带传动工况，常见于中小型机床主轴传动、农用机械动力输出、轻工输送设备的动力传递单元，也可用于小型空压机、离心泵的减速传动环节，通过多槽结构实现动力的分流传递，同时可根据不同槽位搭配不同直径带轮，实现多级转速调节。从结构设计逻辑来看，轮体采用整体回转式构型，沿轴向依次排布多级直径递增的带槽，槽型截面匹配标准三角带的楔角参数，保证带体嵌入后侧面完全贴合，避免传动过程中出现打滑、跳带问题。轮体中心设置同轴安装通孔，孔壁可根据装配需求加工键槽，通过平键与传动轴实现周向固定，部分重载工况下可在轮毂端面增设锁紧螺钉孔，进一步限制轮体轴向窜动。轮毂与外圈轮缘之间采用辐板连接，辐板厚度根据传递扭矩核算，在保证整体刚性的前提下尽可能降低转动惯量，减少设备启停过程中的惯性冲击。轮缘各槽位的直径差按照标准传动比序列设定，相邻槽位的直径差控制在合理范围，避免带体切换时出现过度弯折，延长三角带的服役寿命。从安装边界来看，轮体的最大外圆直径决定了传动单元的径向占用空间，设计时需预留带体安装与张紧的调节余量，轴向总宽度需匹配传动轴的装配轴段长度，保证轮体安装后不会与周边轴承座、机架护罩发生干涉。轮体端面可做减重孔设计，在不影响结构强度的前提下降低整体重量，同时兼顾动平衡性能，尤其在高转速传动场景下，减重孔沿圆周均布，可抵消回转过程中的不平衡量。实际选型过程中，需结合传递功率、输入转速、预期传动比核算轮体的最小槽数与基准直径，槽面的加工粗糙度需控制在合理区间，既不能过于光滑导致带体摩擦力不足，也不能过于粗糙加剧带体磨损。该轮体的三维建模完全遵循回转类零件的建模逻辑，先绘制半剖截面轮廓，通过回转命令生成整体基体，再依次切除各槽位的成型轮廓，最后对安装孔、键槽、倒角等细节特征进行补充，所有特征参数完全贴合机械设计手册中带轮的相关规范，可直接用于后续的工程图导出与加工工艺编制。
