带螺栓紧固的弧形法兰安装支座

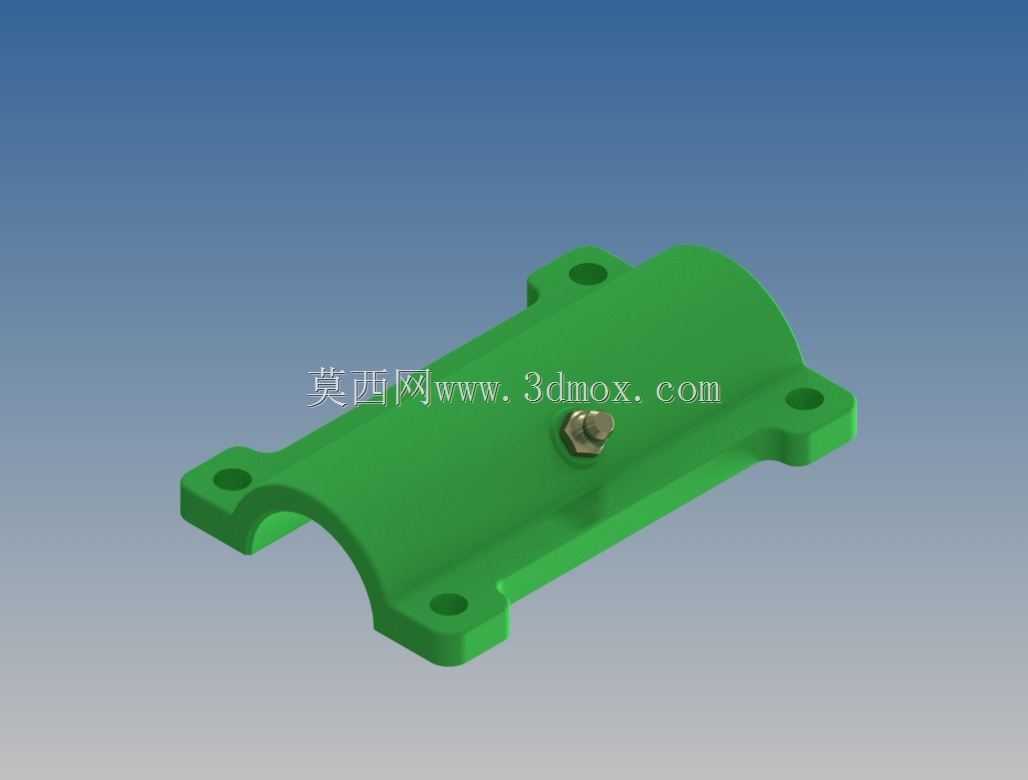

该弧形支座类零件常见于管路夹持、轴系辅助定位以及轻型设备机架的连接场景，在输送线侧边导向、小型液压管路固定、农用机械机身附件安装中都能见到同类结构。零件主体采用半包容式弧形腔体，上表面为连续平滑弧面，两侧向外延展形成平直安装翼板，翼板上对称布置四个沉头通孔，用于穿入螺栓将支座整体锁定在安装基面。弧顶中心位置预留一个带金属嵌件的螺纹紧固点，可通过顶部螺栓压紧内部包覆的管件或轴件，实现径向限位，防止被夹持件在振动工况下出现轴向窜动或周向转动。从结构受力角度看，四个安装孔分布在弧形腔体两侧，形成稳定的矩形支撑边界，当顶部螺栓施加预紧力时，弧形侧壁能够将压紧力均匀分散到两侧翼板，避免局部应力集中导致翼板翘曲。翼板与弧面交接处采用圆角过渡，既消除了铣削或注塑成型时的应力集中隐患，也提升了零件整体的抗扭刚度。建模过程中需要重点控制弧形内腔的半径公差，该尺寸直接决定与被夹持件的贴合面积，若半径偏差过大，会出现线接触而非面接触，大幅降低夹持摩擦力。四个安装孔的孔位同轴度与孔间距公差也需要严格约束，否则现场安装时会出现孔位错位，无法与基座预制螺孔对齐。顶部的金属嵌件采用六角头结构预埋入塑料主体，相比直接在塑料件上攻丝，嵌件能够反复承受螺栓拧紧力矩而不滑牙，适合需要频繁拆装维护的工位。零件整体外形低矮，安装后不会占用过多垂直空间，翼板边缘做倒角处理，避免装配时划伤操作人员。在材料选型上，若用于普通工业环境可采用玻纤增强尼龙，兼顾轻量化与结构强度；若用于有腐蚀介质的化工场景，则可更换为PP或PVDF材质，对应的壁厚需要根据材料弹性模量适当调整。这类支座的设计核心在于用最少的材料实现足够的夹持刚性，弧形腔体的壁厚通常取安装孔直径的零点八到一点二倍，过薄会导致压紧时腔体开裂，过厚则造成材料浪费且增加成型周期。翼板厚度与腔体壁厚保持一致或略厚，能够保证螺栓预紧时翼板紧贴安装面，不会出现中部拱起的间隙。顶部紧固螺栓的长度需要根据被夹持件的外径选配，螺栓下端可搭配弧形压片，进一步增大接触面积，保护被夹持件表面不被压伤。在自动化产线的轻型工件夹持工位，该结构也可作为快速压钳的固定基座使用，只需更换顶部压头即可适配不同外形的工件，具备较强的通用性。
