多卷结构消音抑制器三维设计作品

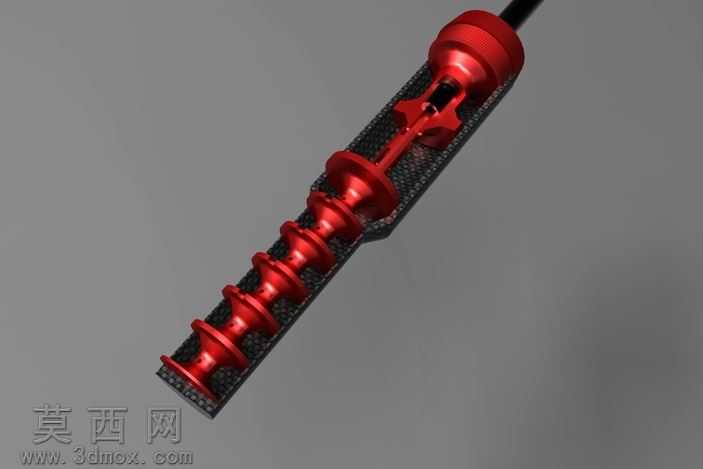

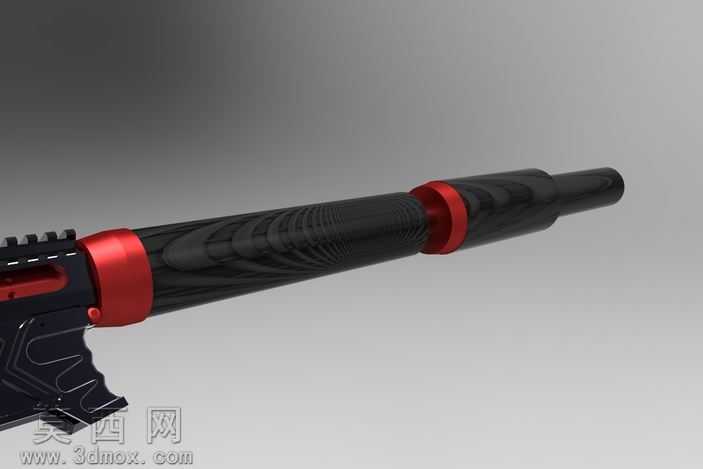

本作品为多卷结构管状抑制器的三维设计成果，建模阶段依托主流三维CAD软件完成全参数化特征构建，首先以旋转凸台特征生成主体管状基体，精准控制整体长径比与内孔通径尺寸，保证内部气流通道的同轴度公差符合设计要求。主体外表面区域通过滚花纹理特征构建，还原金属件表面防滑握持的肌理效果，前端端盖部分单独建模后通过装配约束与主体完成配合，端盖中心开设同轴通孔，与主体内孔保持严格的同轴关系，避免气流通过时产生紊流影响使用效果。材质与渲染阶段，主体滚花区域赋予哑光黑色金属材质，调整表面粗糙度参数模拟发黑处理的金属质感，同时添加细微的颗粒纹理增强真实感；前端红色端盖赋予阳极氧化铝合金材质，调整金属度与反射参数，呈现出细腻的金属光泽与轻微的磨砂质感，渲染时采用三点布光方案，主光源从侧上方打亮主体轮廓，辅光源补全暗部细节，背光源勾勒产品边缘轮廓，最终渲染图清晰展现产品的结构层次与材质差异。结构设计上采用多卷式内部腔体结构，通过多层分隔的腔室逐步缓释气流能量，建模时对内部多卷隔层做了等距阵列处理，保证每一层腔室的容积一致，隔层边缘做了微小的倒角处理，避免应力集中同时优化气流走向。整体设计遵循机械加工的工艺合理性，所有外边缘均设置了符合加工要求的倒角与圆角，无尖锐棱角，各配合面的尺寸公差预留了合理的装配间隙，既满足功能设计的需求，也适配常规机加工的生产流程，可直接用于后续的工程图导出与加工验证。
