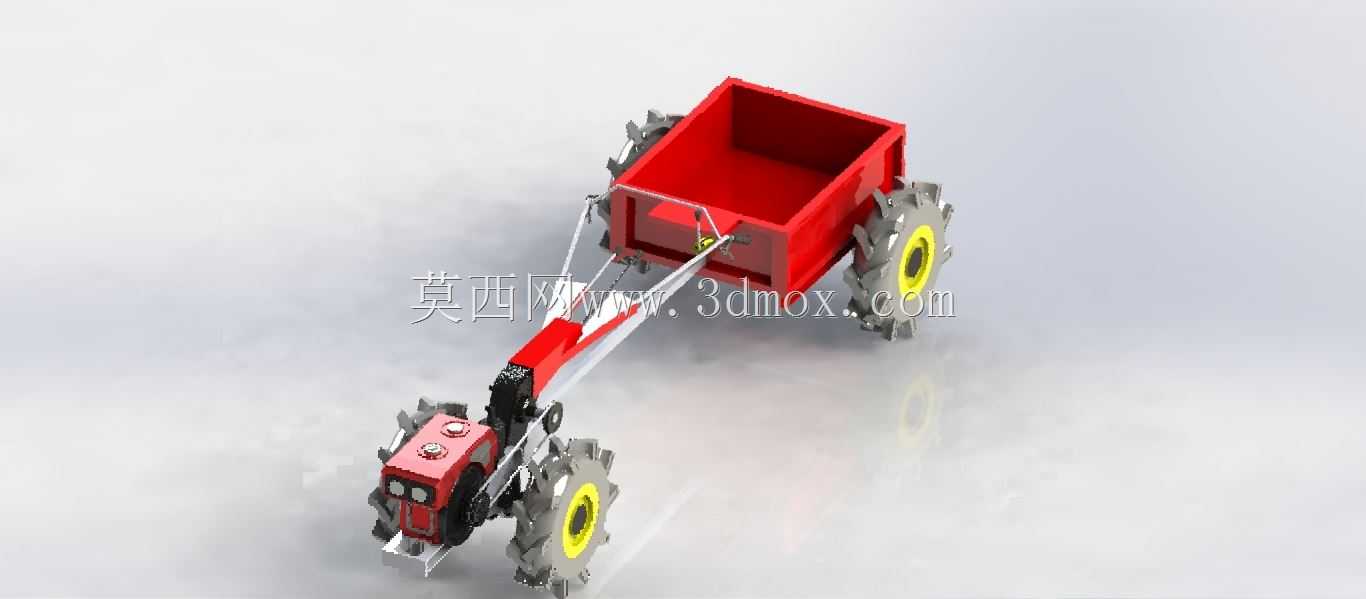

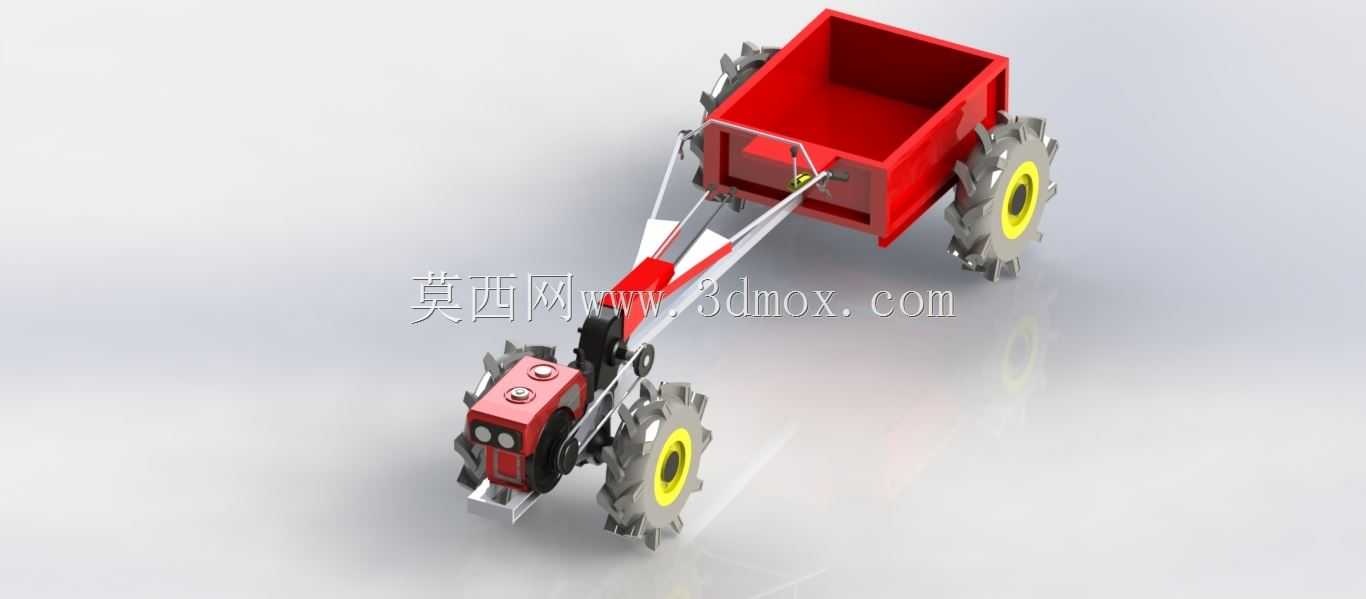

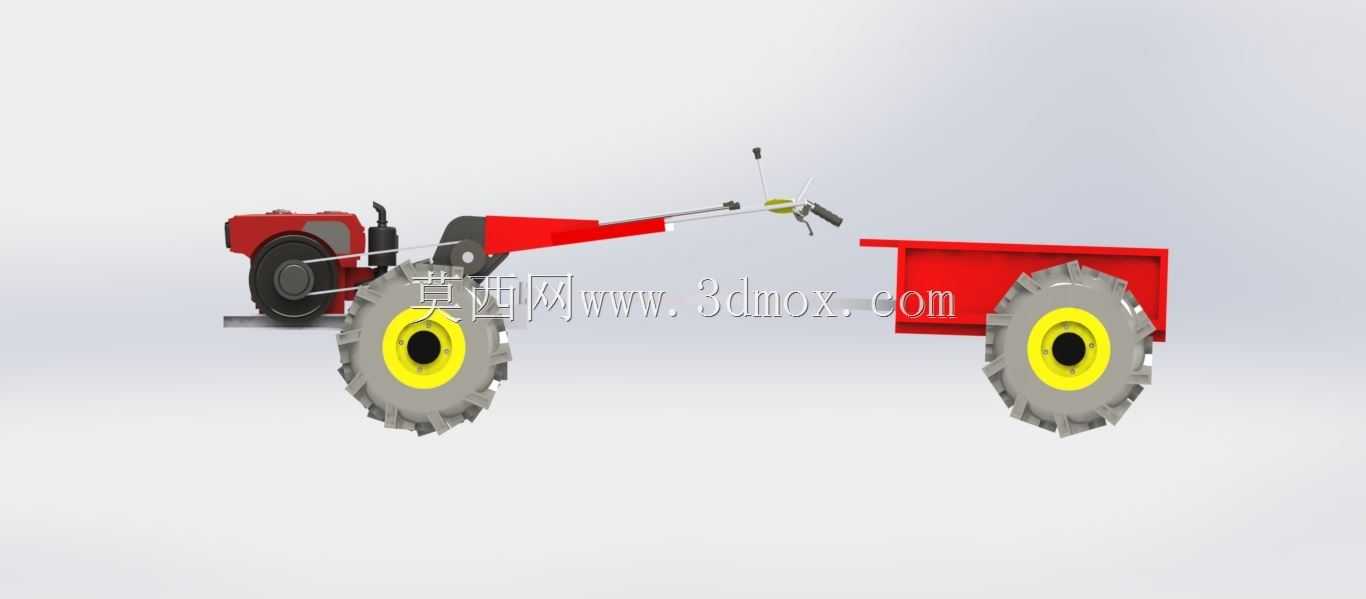

带拖斗农用手扶作业运输整机结构

　　这款带拖斗的手扶作业设备，主要适配丘陵、山地零散地块的农业生产场景，同时可承担乡村短途农资转运、农家肥运输、收获作物归集等作业需求，相较于大型轮式拖拉机，其转向半径极小，可在宽度不足1.2米的田埂、山间便道灵活通行，适配南方梯田、北方零散自留地等大型农机无法进入的作业区域。整机动力单元采用卧式单缸柴油机前置布局，重心靠前，在泥泞田块作业时可提供足够的驱动轮附着力，避免打滑陷车，扶手操纵机构设置在动力单元后侧，操作人员可步行跟随操纵，也可根据作业需求加装乘坐附件，降低长时间作业的劳动强度。驱动轮采用高花纹越野轮胎，轮齿高度适配松软耕地的抓附需求，轮距设计匹配常规垄作作物的行距，作业时不会碾压作物垄台，减少对已种植作物的损伤。

　　拖斗部分采用框架式焊接结构，斗体侧板与底板采用加厚钢板冲压成型，可承载散装粮食、袋装化肥、土石方等不同类型的载荷，拖斗与主机之间采用铰接式连接结构，转向时拖斗可随主机转向角度自适应偏转，不会出现推头、轮胎侧滑磨损的问题，铰接点设置了黄油嘴润滑结构，日常维护时可直接加注润滑脂，降低铰接销轴的磨损速率，延长整机使用寿命。设计过程中优先考虑了丘陵区域的作业坡度适配性，整机重心高度控制在离地600毫米以内，在坡度不超过15度的坡道上作业时可保持足够的稳定性，不会发生侧翻风险；动力输出端除了连接驱动轮的变速结构外，预留了后置动力输出接口，可配套挂载旋耕机、播种机、开沟器等不同农机具，实现一机多用，降低农户的设备采购成本。操纵机构的离合、油门、

　　制动手柄都设置在扶手区域的顺手位置，操作人员无需大幅度移动手臂即可完成所有操作，制动系统采用鼓式制动结构，作用在驱动轮半轴上，制动响应速度快，在坡道停车时可锁止驱动轮，避免溜车风险。拖斗的轮距与主机驱动轮轮距保持一致，行驶过程中轮胎轨迹重合，减少在松软路面的行驶阻力，拖斗的卸载高度适配乡村常见的晾晒场、储粮点的接料高度，后挡板可采用上翻式开启，散装物料卸载时可直接倾泻，无需人工额外清理斗内残留。整机的所有外露传动部件都设置了安全防护壳，避免作业过程中衣物、杂草卷入传动机构造成安全事故，燃油箱设置在动力单元上方，加油操作无需俯身，日常检查机油液位、空气滤芯状态的维护点位都设计在易触及的位置，无需拆解大量护板即可完成常规保养作业。

　　考虑到乡村作业的维修便利性，整机的连接螺栓都采用国标通用规格，零部件通用性强，出现故障时可在本地乡镇农机站快速找到替换配件，无需等待特殊定制件，减少设备停机时间。扶手的高度可根据操作人员身高进行上下调节，适配不同身高的操作人员使用，扶手表面包裹防滑橡胶套，长时间握持不会出现磨手、打滑的问题，冬季作业时也可减少金属扶手的冰手感。拖斗的牵引架长度经过反复校核，转向时即使将扶手打到最大转向角度，拖斗前部也不会与主机后部发生碰撞，预留了足够的安全间隙，同时牵引架长度不会过长，避免整机总长度过大影响狭窄路段的通行能力。驱动轮的半轴采用调质合金钢材质，可承受满载状态下的冲击载荷，在坑洼路面行驶时不会出现半轴断裂的问题，变速机构采用齿轮啮合传动，挡位设置包含低速作业挡、高速运输挡，可根据不同作业场景切换合适的行驶速度，田间作业时使用低速挡获得更大的牵引力，公路转运时使用高速挡提升转运效率。
