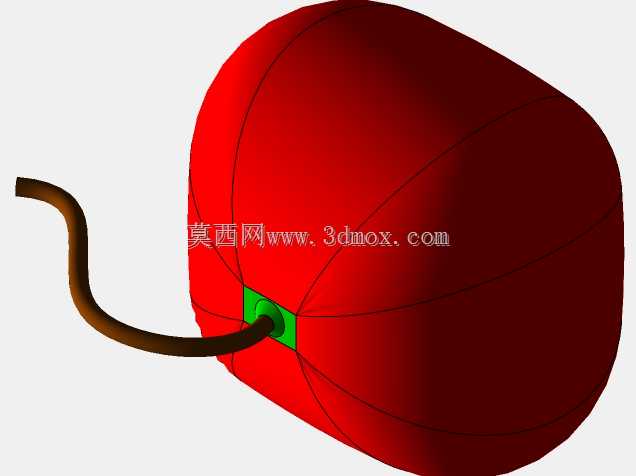

红色带引线球形密封缓冲部件结构

该部件采用近似球形的封闭壳体作为主体，外表面由多段顺滑曲面拼接而成，红色实体区域在建模时通过连续曲率过渡处理，避免局部应力集中，同时保证外观面无明显折棱。壳体一侧预留绿色安装接口，内部与外部引线形成贯通通道，引线从接口中心穿出后自然弯曲，便于在受限空间内走线并连接外部检测或控制端。接口与壳体之间设置环形贴合面，可用于装配密封垫、涂胶或压装密封圈，从而降低粉尘、水汽进入腔体的概率。从结构用途看，这类球形腔体件常见于需要容纳敏感元件、缓冲介质或小型执行机构的场合，例如管路末端感应单元、小型浮体组件、防爆探测端头或气动系统中的缓冲囊体。球形轮廓相比方形壳体具有更均匀的受力分布，在承受内外压差时能够把载荷分散到整个壁面，适合对耐压、抗冲击和空间紧凑性同时有要求的安装位置。引线部分采用弯曲走向而非直线伸出，主要考虑装配后设备振动、拉扯或热胀冷缩时能够释放部分位移，减少导线根部断裂风险。建模过程中需要重点控制引线与接口交界处的包覆关系，既要保证导线穿过孔位后不与锐边接触，也要让外侧护套形成足够的弯曲半径。壳体曲面分块线并非单纯装饰，它们对应实际成型时的分型或拼接边界，设计时应把这些边界布置在受力较小且便于模具脱模的位置。接口端面到球心的距离决定外部接头的操作空间，若周边存在机架板壁或相邻管路，应预留扳手和插拔行程。球形主体直径决定其在安装孔、护罩或支架中的通过性，引线长度则需结合整机布线走向确定，过长会增加固定难度，过短则无法适应装配公差。壁面厚度应围绕承压需求和成型工艺统一权衡，过薄容易在冲击下凹陷，过厚则增加重量并可能导致成型收缩不均。绿色接口区域可作为装配识别面，也可承担定位功能，与支架配合时能够限制部件转动。整体结构没有复杂的运动副，核心在于腔体密封、引线防护和曲面连续性，适合在三维结构设计阶段用于校核安装边界、检查干涉并验证外观曲面质量。
