十格长方形吸塑育苗穴盘结构设计

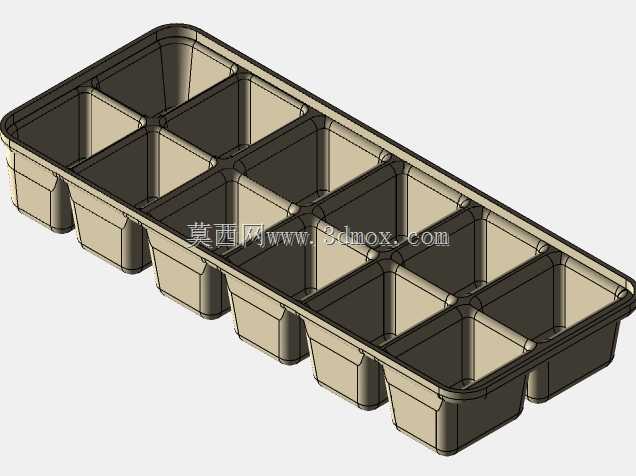

该结构件为典型的薄壁吸塑成型分格托盘，整体呈长条形布局，内部由纵横交错的加强筋分隔出两排共十个独立凹槽，单格采用上宽下窄的倒锥台腔体，底部与侧壁过渡处设置圆角，既便于板材在吸塑过程中均匀拉伸，也能在堆叠使用时形成导向与限位。这类穴盘广泛用于设施农业、种苗繁育、实验室组培以及小型零件周转，单格独立空间可避免根系缠绕或工件磕碰，整盘取放也适合在流水线上批量转移。

从结构受力角度看，托盘侧壁并非简单直板，而是沿外轮廓布置连续的竖向加强棱，棱线从盘口延伸至底部支撑脚，使较薄的片材在受握捏、堆叠或搬运时仍具有足够的抗弯刚度。格与格之间的分隔筋同时承担两种作用：一方面作为腔体边界约束物料位置，另一方面形成内部网格骨架，把长方向的大平面分割成多个小区域，降低薄壁底面翘曲变形的概率。盘口边缘做翻边处理，可提高整体边缘强度，也方便机械手或人工从托架上提取。

底部每个型腔下方对应形成独立支脚，支脚之间留有空隙，既保证放置时的通风与排水，也让上下盘体在空盘堆叠时能够互相套入，显著降低仓储和返程运输占用空间。装载状态下，支脚落在盘面或托架上，载荷沿侧壁和加强筋传递，避免薄壁底部直接承压。对于育苗场景，格底可根据实际需要预留排水孔位；若用于电子小件、五金件或食品内包装，则可保持封闭底面以防尘防漏。

建模时需要重点控制拔模方向与脱模斜度。所有型腔基本沿同一竖直方向抽芯，侧壁保持一致斜度，转角处避免尖角，以减少吸塑成型时的材料堆积和应力集中。外形长宽比例决定了其在标准苗床、周转架或包装外箱中的排布方式，设计时应结合外箱内壁尺寸、托架间距以及人工抓握边界确定总长、总宽和高度。盘高既要满足基质容量或零件容纳深度，也要兼顾堆叠套入后不会压伤格内物体。

在实际选型中，该类结构可根据承载物调整分格数量、格腔容积、片材厚度及材料类型。若用于自动化播种线，还需校核盘体外形的直线度和定位边尺寸，使其能够与导条、传感器检测位及顶出机构相匹配。整体设计以等壁厚、易成型、可堆叠、易清洗为核心，通过网格筋、翻边和支脚的组合，在控制材料消耗的同时满足周转与培育过程中的刚度要求。
