农用谷物深层干燥通风设备结构

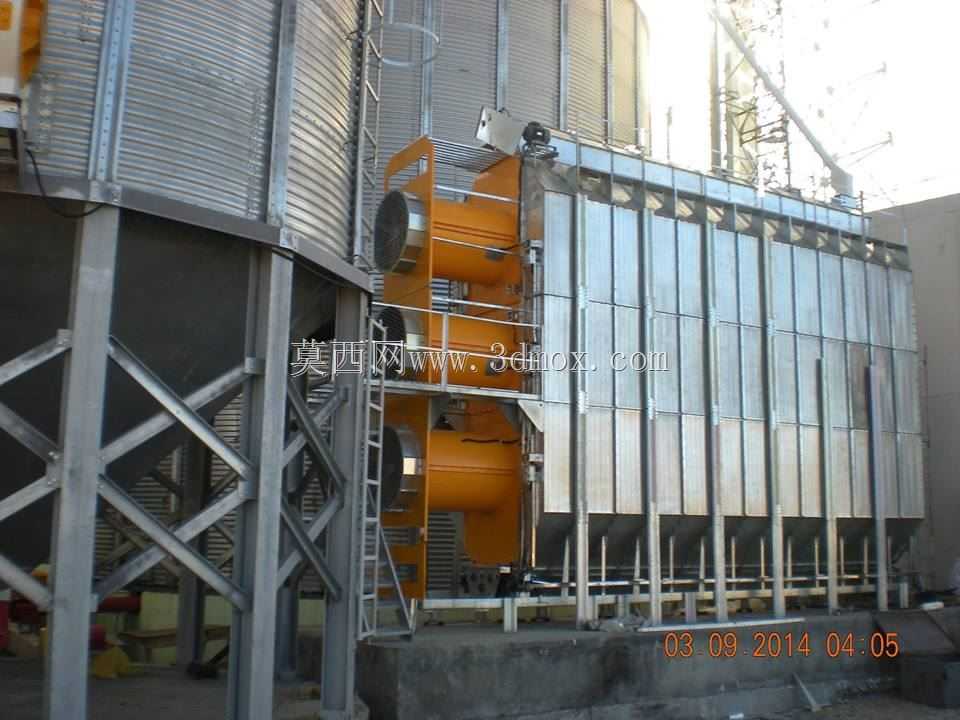

该设备主要面向粮食收储、种植合作社及中小型烘干加工场景，用于收获后谷物的深层降水处理。在实际作业中，刚收割的玉米、小麦、开心果、鹰嘴豆、扁豆等物料堆积厚度较大，表层与内部粮堆存在明显温湿度梯度，若仅依赖自然摊晒，极易出现局部发热、过早发芽、霉变及虫害繁殖等问题。该装置通过强制通风将干燥气流送入粮层深处，使谷粒间的湿热空气持续置换，从而把整堆粮食的含水率快速降至安全储存区间，减少产后损耗。

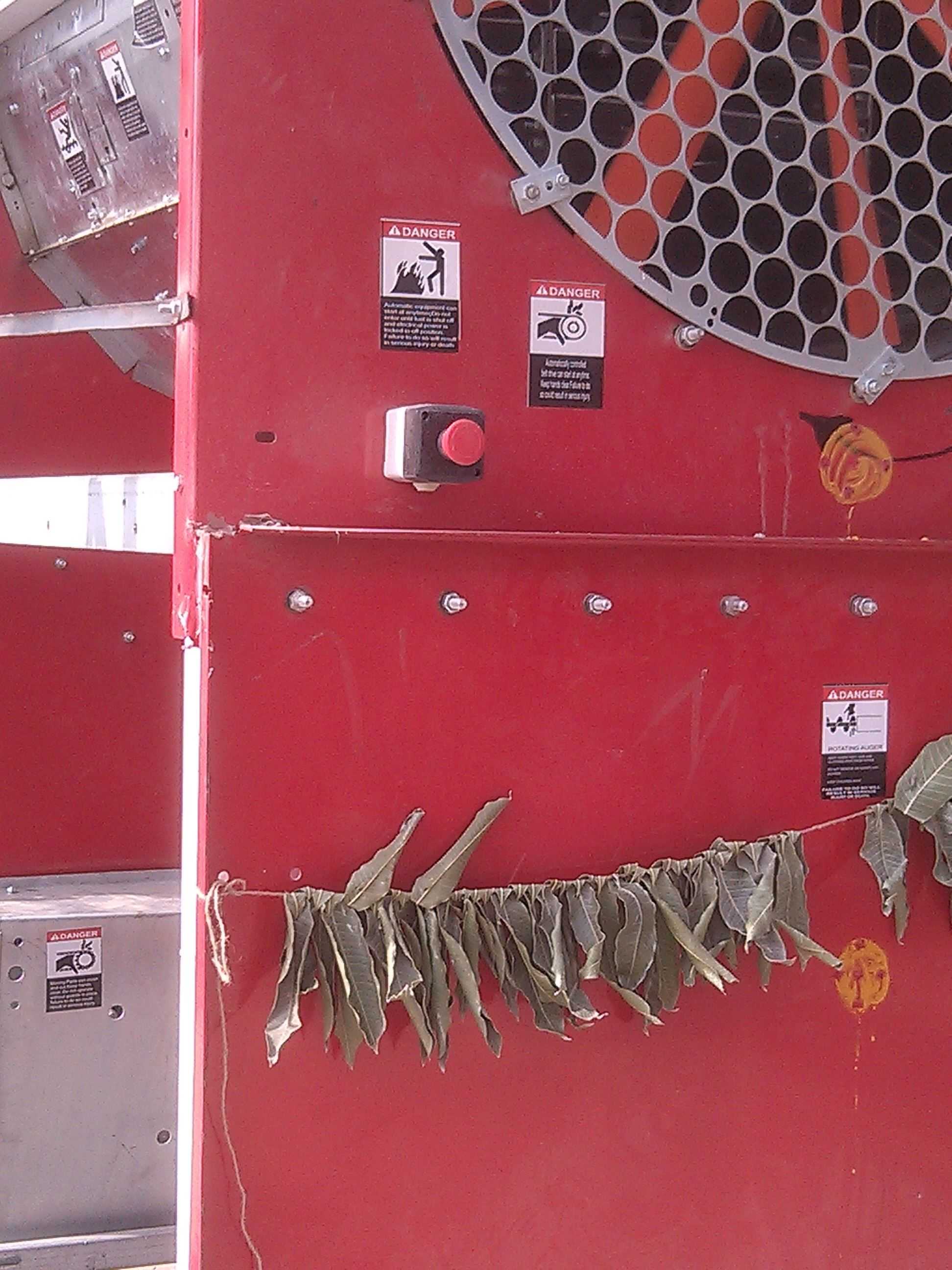

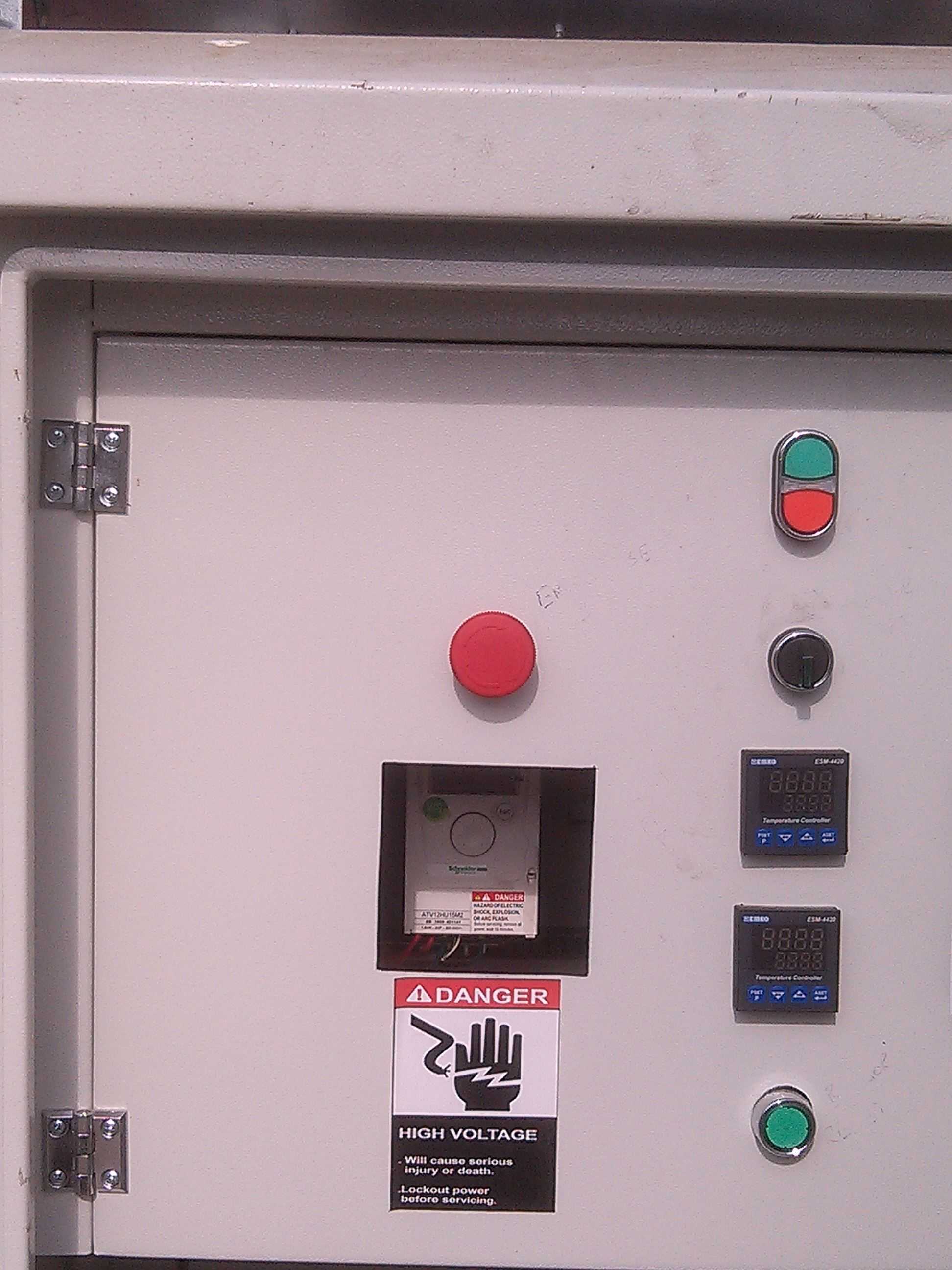

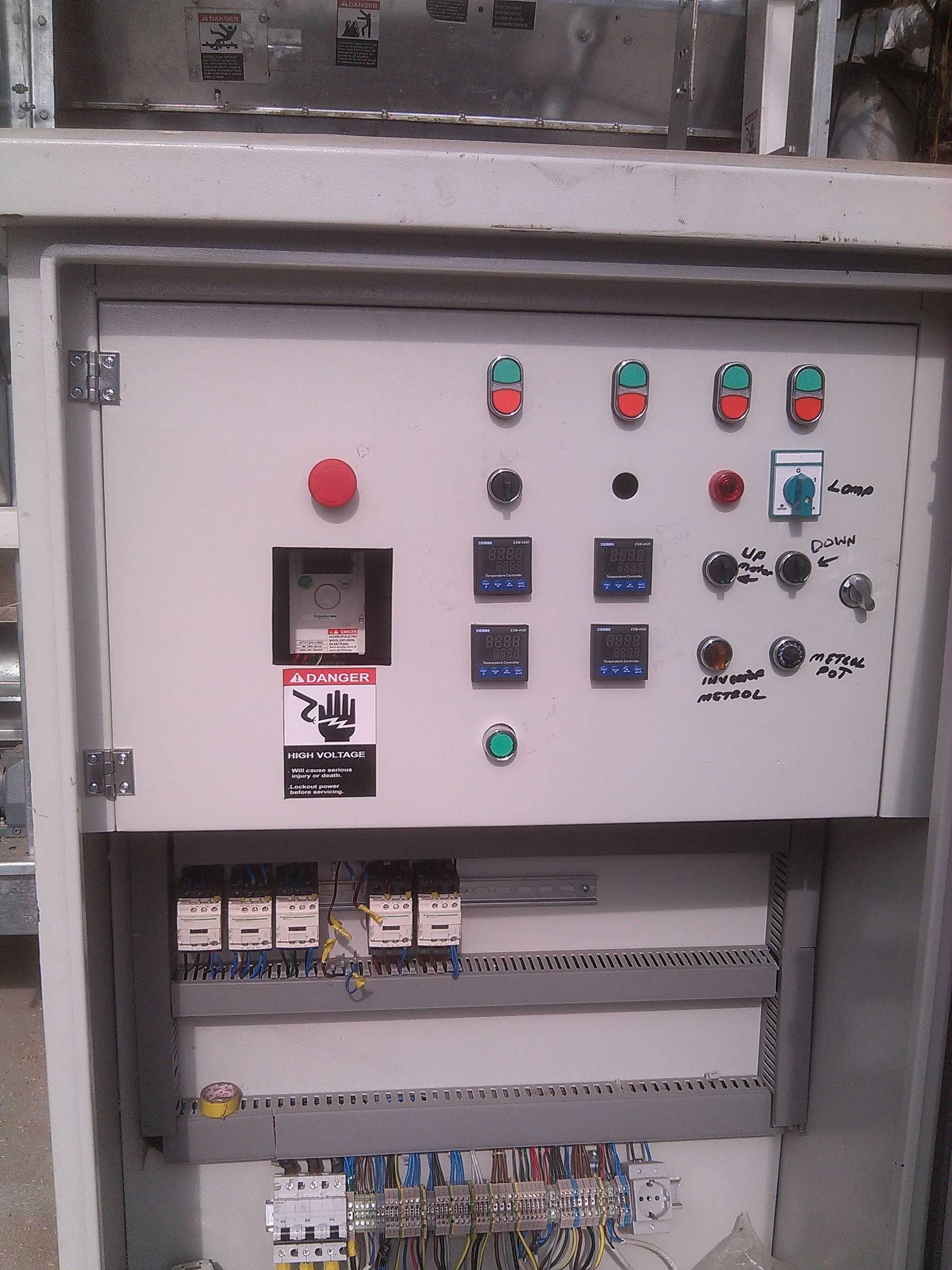

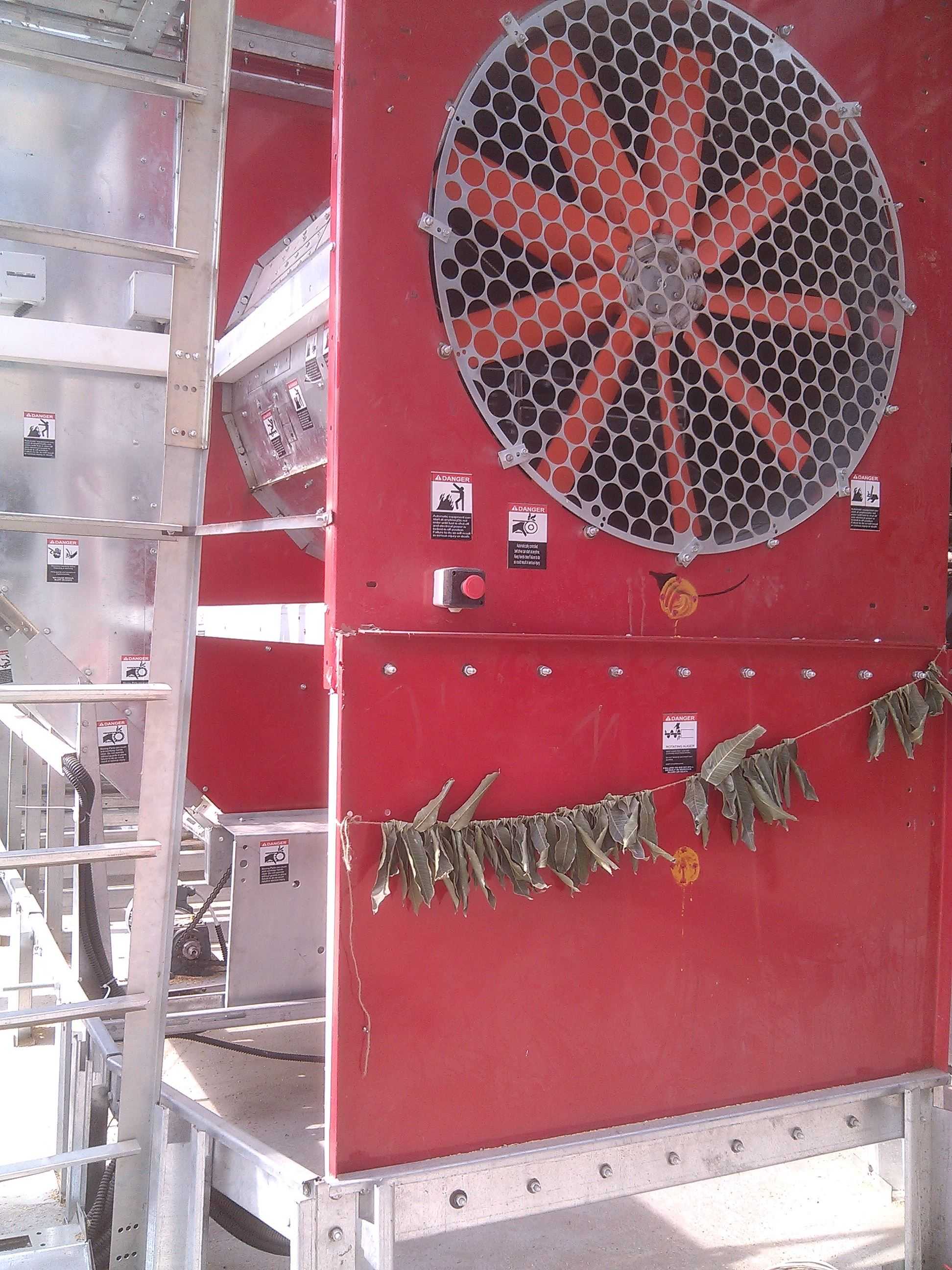

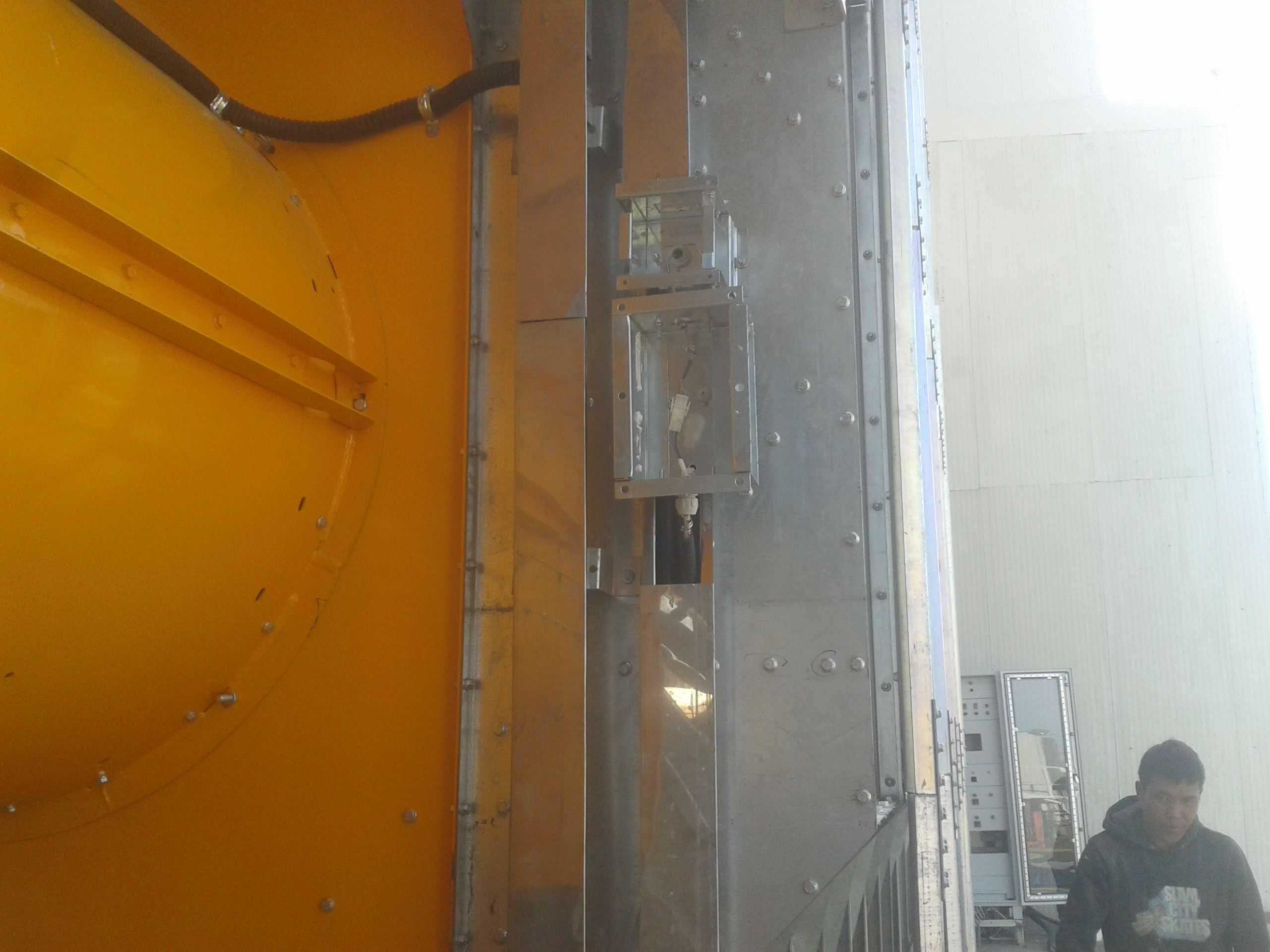

从结构上看，核心功能段由轴流通风叶轮、防护网罩、红色箱体风道、机架及周边检修平台组成。叶轮采用多叶片布局，可在较低转速下提供较大风量，适配粮堆通风所需的低压、大流量工况；外侧蜂窝状防护网既避免异物进入风筒，也能在检修与日常清理时保障人员安全。箱体作为气流汇集与导流部件，其内壁过渡需尽量减少突变截面，以降低局部涡流带来的风压损失。设备正面布置有控制按钮、警示标识与观察区域，便于现场操作人员启停设备并判断运行状态。

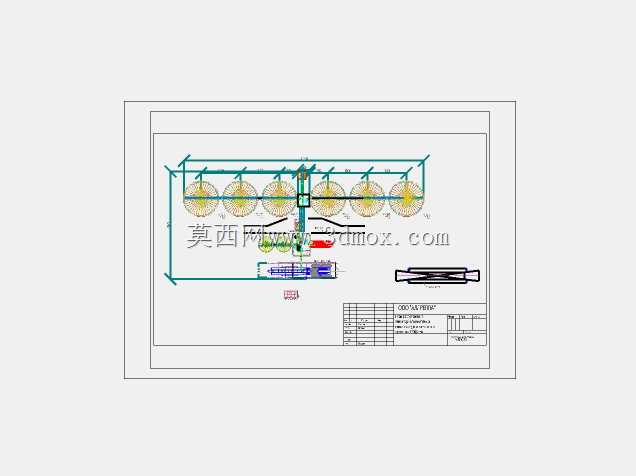

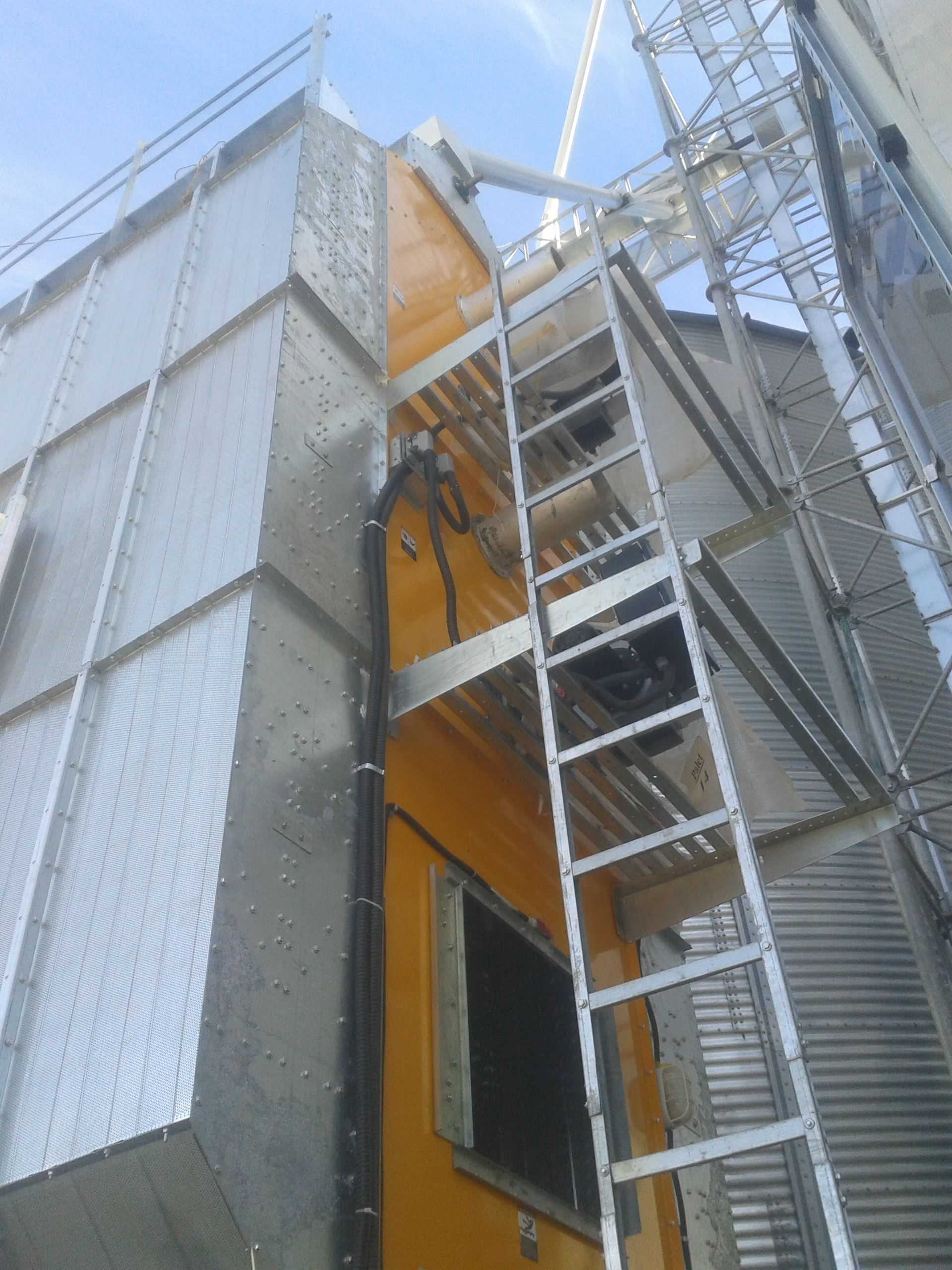

设计时需重点考虑安装边界与维护空间。风机单元通常靠近粮堆侧壁或通风地槽接口布置，出风口与风道连接段应保持密封，防止漏风降低深层干燥效率。机架采用型材与钢板组合，既承担风机重量，也为周边走道、护栏及检修梯提供安装基础。在三维建模过程中，需准确还原网罩开孔、叶片倾角、箱体螺栓孔位以及平台搭接关系，这些细节直接影响后续工程图出图、钣金展开与现场装配。

外形尺寸方面，该类设备并非孤立安装，而是要与粮堆高度、通风管路直径及现场通道宽度匹配。风机前方需预留叶片拆装空间，后侧与侧方应留出电气接线和清洁维护位置；底部连接面需与基础或支架孔位对齐，避免运行时因振动产生附加应力。对于结构设计与选型人员而言，模型的价值不仅在外观展示，更在于校核风路走向、检修空间、机架承载以及与储粮设施的接口协调性，从而为农用干燥系统的成套布置提供可靠依据。
