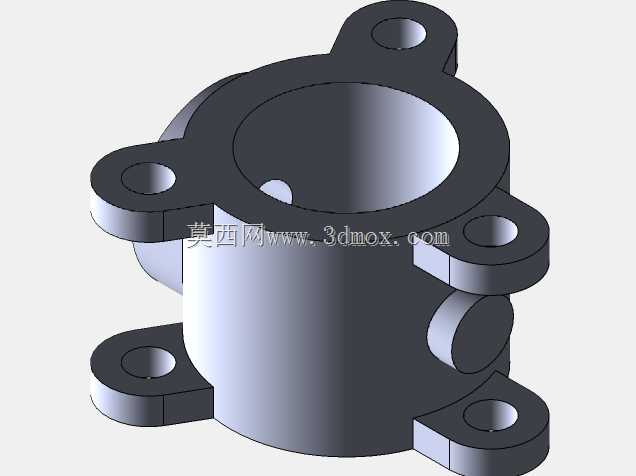

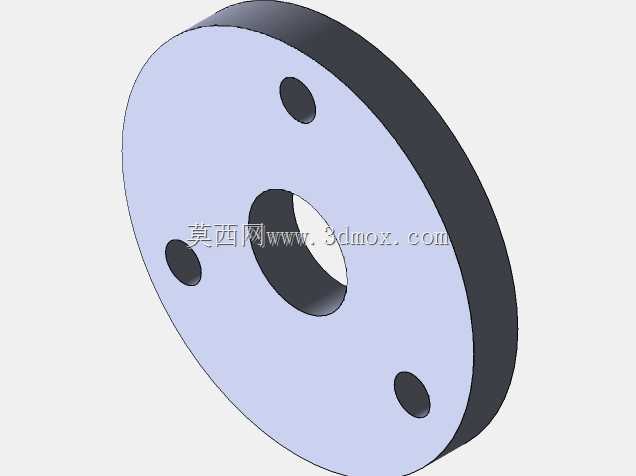

带耳法兰式中空连接支座结构设计

该类带耳中空连接支座，常应用于管路支撑、传动轴过孔定位、小型气动元件安装基座等场景，在轻工输送线、小型自动化设备、液压辅件布局中十分常见。主体采用中空圆柱腔体结构，中心通孔可满足轴类零件穿行、流体介质通路或者布线走线需求，腔体侧壁预留的侧向凸台结构，可用于安装定位销、紧定螺钉或者侧向油嘴，实现周向锁止、注油润滑或者辅助定位功能。周向均匀分布的四个带安装孔的凸耳，相比整体法兰结构大幅削减了零件整体重量，同时四个安装点位呈对称布局，可保证安装后受力均匀，抵消设备运行过程中产生的径向振动与侧向载荷，避免支座出现偏移松动。设计阶段首先需要明确中心通孔的配合公差，若用于支撑光轴，需根据轴的转动工况选择H7或者H8级公差，若仅作为过孔使用则可适当放宽公差降低加工成本。凸耳上的安装孔中心距是核心安装边界尺寸，需要和安装面板的预留孔位完全匹配，孔位设计需预留足够的螺栓装配空间，保证标准内六角扳手或者套筒可以顺利操作，不会和圆柱主体发生干涉。凸耳与圆柱主体的衔接位置做了圆弧过渡处理，可避免应力集中，在承受交变载荷的工况下能有效降低衔接处开裂的风险。圆柱腔体的高度尺寸需要匹配被支撑件的轴向定位距离，过高会增加整体悬臂长度导致刚性下降，过短则无法满足轴向定位或者密封安装的空间需求。侧壁凸台的位置需要根据实际安装的辅件尺寸确定，其端面需预留足够的平整加工面，保证螺纹孔加工后辅件安装贴合紧密，不会出现渗漏或者定位歪斜的问题。建模过程中可优先绘制中心圆柱与通孔，再阵列生成四个安装凸耳，最后添加侧向凸台与各处倒角圆角，特征逻辑清晰，后续修改孔位或者整体高度时可直接驱动参数调整，能快速适配不同安装场景的定制化需求。
