太阳能真空集热排管换热组件

　　这套太阳能真空集热组件的三维建模，完全围绕民用及商用太阳能热水系统的实际安装需求搭建，建模过程中优先还原了真空集热管阵列排布后的实际受力与安装间隙，没有做脱离工程实际的外观美化。从应用场景来看，这类组件既可以单组安装在家庭住宅的屋面，为分户式太阳能热水系统提供光热转换核心部件，也可以多组并联排布在商用建筑的屋顶集热区，为酒店、学校、工厂宿舍等需要集中供应生活热水的场景提供热源，部分高寒高海拔地区的分户采暖辅助热源系统，也会采用同结构的真空集热组件搭配储热水箱使用，依靠真空夹层的低导热特性降低低温环境下的热量散失。

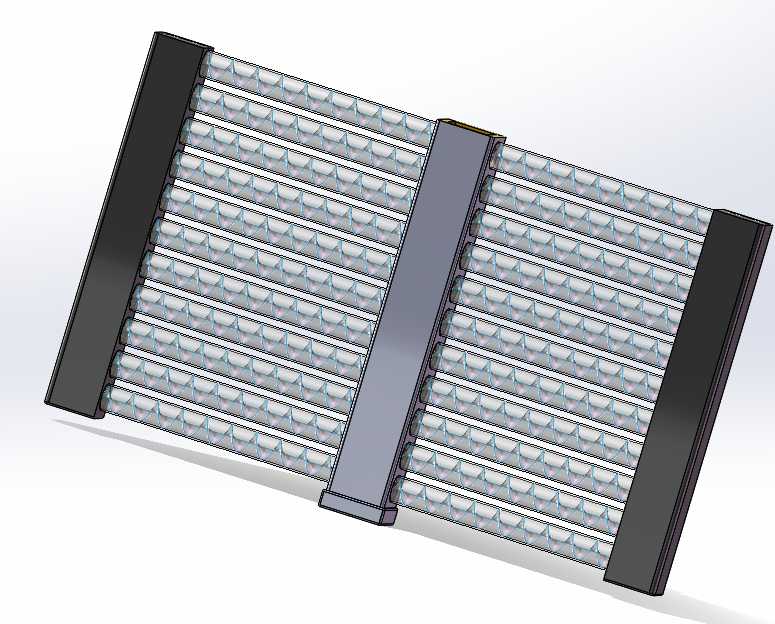

　　从结构设计思路来看，建模时首先确定了两端集热联箱的安装基准，两侧的黑色端座是整个组件的受力支撑结构，所有真空集热管的端部都插接在端座的定位孔内，建模时特意保留了插接位置的装配间隙，这个间隙在实际安装中需要填充耐高温密封胶圈，既要避免集热管热胀冷缩时出现应力碎裂，也要防止联箱内的换热介质出现渗漏。中间的横向压条是整套组件的抗风加固结构，很多户外安装的集热组件在遭遇强对流天气时，容易因为集热管阵列的风阻过大出现排管变形甚至脱落，这个压条通过螺栓与两端的端座连接，刚好压在每根真空集热管的中部位置，不需要在集热管本体上开孔固定，避免破坏真空夹层的密封性，同时能将整排集热管的受力传递到两端的支撑结构上，提升户外安装的结构稳定性。

　　真空集热管本身采用内外双层玻璃结构建模，内层玻璃的外表面镀有选择性吸收涂层，建模时还原了涂层的纹理特征，两层玻璃之间为真空夹层，这个结构是降低对流换热损失、提升光热转换效率的核心，实际生产中这个夹层的真空度需要长期保持稳定，一旦出现漏气，集热管的热损会大幅上升，基本失去集热能力。在排布集热管的时候，建模时严格控制了相邻两根集热管的中心间距，间距过小会导致太阳高度角较低时相邻排管互相遮挡，降低有效集热面积，间距过大则会浪费安装空间，提升单位集热面积的安装成本，最终确定的间距参数是结合国内大部分纬度地区的冬至日太阳高度角计算得出，能够保证全年有效集热时段内的遮挡率控制在合理范围内。

　　从安装边界来看，整套组件的两端端座预留了与屋面支架连接的固定孔位，孔位的间距和尺寸匹配市面上通用的太阳能集热支架规格，不需要额外做转接件就可以直接安装。联箱内部的流道接口采用标准的管路连接尺寸，单组组件可以独立连接储热水箱形成自然循环系统，多组并联时也可以通过标准管路快速拼接，不需要对接口做二次加工。建模过程中还考虑了集热管的更换维护空间，单根集热管出现损坏时，可以直接从端座的定位孔中抽出更换，不需要拆卸整套组件的固定结构，压条上对应每根集热管的位置都做了让位设计，更换时只需要松开压条的固定螺栓，抬起压条留出操作空间即可完成单管更换，大幅降低后期维护的操作难度。

　　在功能特性上，这套组件的真空集热管可以将太阳辐射能转化为热能，加热联箱内的换热介质，依靠自然循环或者强制循环将热量传递到储热水箱中，相比平板式集热器，真空结构的抗冻性能更好，在零下环境中不需要添加防冻液也能降低冻裂风险，更适合北方冬季低温环境使用。建模时特意区分了不同部件的材质特征，端座和压条采用金属材质做表面喷塑处理，具备户外耐候防腐能力，玻璃管部分做了透光材质的特征还原，能够直观呈现实际产品的外观质感，方便结构设计人员在做整套太阳能系统布局时直接调用，不需要重新调整装配关系和安装尺寸，也可以用于安装方案的效果展示，直观呈现集热组件在屋面的排布效果和安装空间占用情况。
