模制纤维托盘顶部承载结构设计

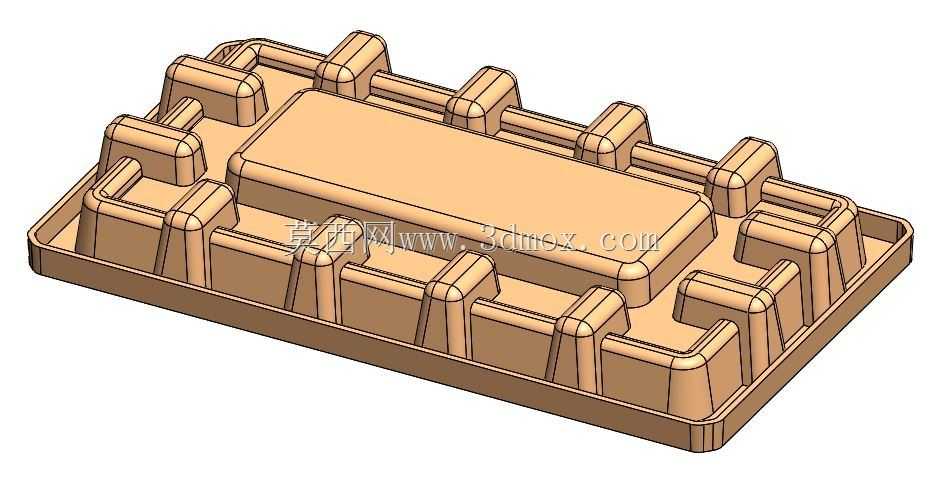

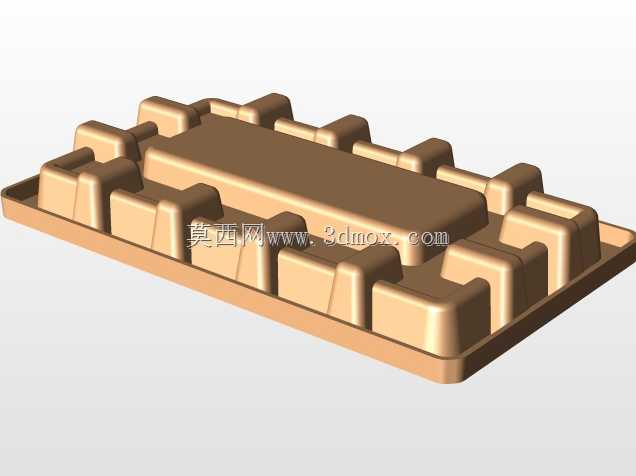

该结构主要面向纸浆模塑包装的内衬承载场景，常见于消费电子、小家电、仪器仪表或精密五金件的周转与外包装内部。托盘顶部并非简单平板，而是围绕中部矩形承载区布置多道凸起围挡与加强筋，目的是在不显著增加壁厚的前提下提升整体抗弯刚度，并限制被包装物在水平方向的窜动。实际使用时，产品落入中部凹陷区域，周边立筋同时承担定位、缓冲和叠层支撑作用，运输过程中遇到振动、跌落或堆码压力时，力流会沿凸起侧壁向托盘外缘分散，避免局部应力集中造成纤维结构压溃。

从设计思路看，这类模制纤维件需要兼顾成型工艺与结构性能。侧壁普遍设置拔模斜度，转角处采用圆角过渡，既便于湿压或干压成型后脱模，也能减少纸浆在模具拐角处堆积不均。围挡之间保留的凹槽并非多余空间，一方面为产品边缘、卡扣或凸台提供避让，另一方面形成类似加强筋的网格效应，使托盘在受垂直载荷时不容易出现整体翘曲。中部矩形区域可作为主要承载面，其四周连续凸起能够在叠放时与上层托盘底部形成配合，提高多层堆码的稳定性。

外形边界方面，该托盘顶部呈矩形布局，长宽方向由被包装产品轮廓和包装盒内部空间共同决定。设计时需先确定产品最大外廓、易碎部位和允许接触区域，再反推内衬的支撑点位置。中部承载区的高度应低于周边围挡，使产品放入后被侧壁约束；外围凸台的顶面则可作为叠层接触面，其分布要尽量对称，避免上层载荷偏置。安装或装入外包装时，托盘外缘与纸箱内壁之间宜保留适当过盈或过渡配合，过松会导致内衬在箱内晃动，过紧则会压塌纤维边缘并增加装配难度。

在细节处理上，各凸起块的顶部和根部均做了圆弧加厚，这对模制纤维材料尤其重要。纤维材料的抗拉和抗弯折能力弱于塑料壳体，尖锐转角容易在吸塑成型、脱模或受冲击时产生裂纹。通过连续圆角、渐变壁厚和交错筋位，可以把局部变形转化为整体弹性形变，提升跌落缓冲能力。对于需要自动化装盒的产线，托盘外轮廓还应考虑取放抓手和吸盘的作业空间，顶部表面不宜设置过高的孤立立柱，以免影响吸盘贴合或造成卡料。

结构校核时应重点关注三类边界：一是中部承载面在静载下的挠度，二是周边围挡受侧向挤压时的屈曲，三是叠层凸台在长期堆码下的蠕变。若用于较重产品，可在底部对应位置增加反凸筋，使顶部承载区与底部支撑点上下对齐，让载荷直接传递而非悬空跨越。若用于轻量化产品，则可适当降低筋高、加大镂空面积，以减少材料消耗并改善透气性。整体而言，该托盘顶部结构体现了包装承载件以形补强、以筋代厚的典型设计逻辑，适合在需要缓冲定位、环保回收和批量成型的内衬方案中参考。
