航空涡扇发动机宽弦弯掠风扇转子叶片组

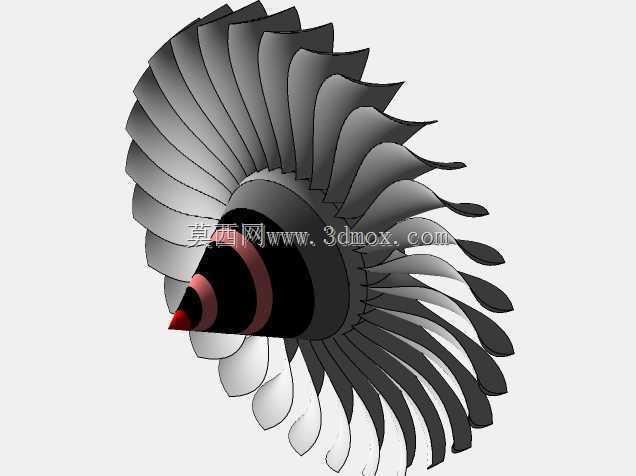

　　这套转子结构呈现的是大涵道比涡扇发动机前端风扇级的典型形态，一圈宽弦叶片沿周向均布在轮毂上，叶身从根部到尖部带有明显的空间弯掠特征，前缘后掠、叶尖呈弯刀状外伸，整体并非简单的平板扭转，而是经过三维气动造型的压气转子。在实际发动机中，风扇级是吸入空气并完成第一次能量加功的部件，吸入的气流一部分经外涵道直接产生绝大部分推力，另一部分进入核心机参与燃烧循环，因此风扇转子的型面精度直接决定推力、耗油率与喘振裕度。

　　从功能上看，每一片叶片都要在高速旋转下把机械能转化为气流的压力能与动能。宽弦设计的意义在于，在相同流量下可以减少叶片数目、增大单叶弦长，从而提高抗外来物打伤能力，并抑制叶尖区域的二次流损失；弯掠造型则用于控制激波位置、降低跨声速工况下的波阻，使叶尖在高亚声速甚至超声速相对来流中仍能保持较高效率。模型中叶身的厚度分布遵循根部厚、尖部薄的规律，根部承受离心拉伸与振动弯矩最大，截面厚实过渡圆滑，尖部则为满足气动而削薄，叶型沿展向持续扭转以匹配不同半径处的线速度差异。

　　结构衔接上，叶片通过根部榫头与轮盘连接，图中轮毂前段的锥段与整流锥共同构成进气道后的流道内壁，把来流平滑导入叶栅通道。整流锥的尖点朝前，用于分流气流、避免根部滞止，锥面与叶根平台之间形成连续的环形流道，减少台阶带来的分离损失。设计这类转子时，首先要确定流量、压比与转速等总体参数，再沿叶高进行 S2 通流计算得到各截面的气流角与加功量分配，随后叠合出三维叶型，反复迭代叶型中弧线、厚度分布与掠形，直到 CFD 校核满足效率与裕度要求。

　　尺寸与安装边界方面，风扇是发动机直径最大的部件，其外径直接决定涵道比与机舱短舱的迎风面积，轮毂比则影响根部分流与叶片展弦比；建模时需保证叶尖与机匣之间留有合理的径向间隙，间隙过大会引起叶尖泄漏、降低效率，过小则在热态伸长和振动下可能碰磨。叶片榫头与轮盘榫槽的配合、轮盘前后的封严与轴承支点位置，都属于装配时必须预留的边界。工程上还要兼顾叶片的固有频率避开激振阶次、轮盘的离心强度以及鸟撞等包容性要求。这套三维结构完整表达了叶身曲面、榫根与轮毂的配合关系，可用于风扇级气动造型讨论、转子装配关系核对以及结构原理演示，对理解涡扇发动机前端推进部件的设计逻辑具有直接参考价值。
