工业铰接式夹紧支座结构设计

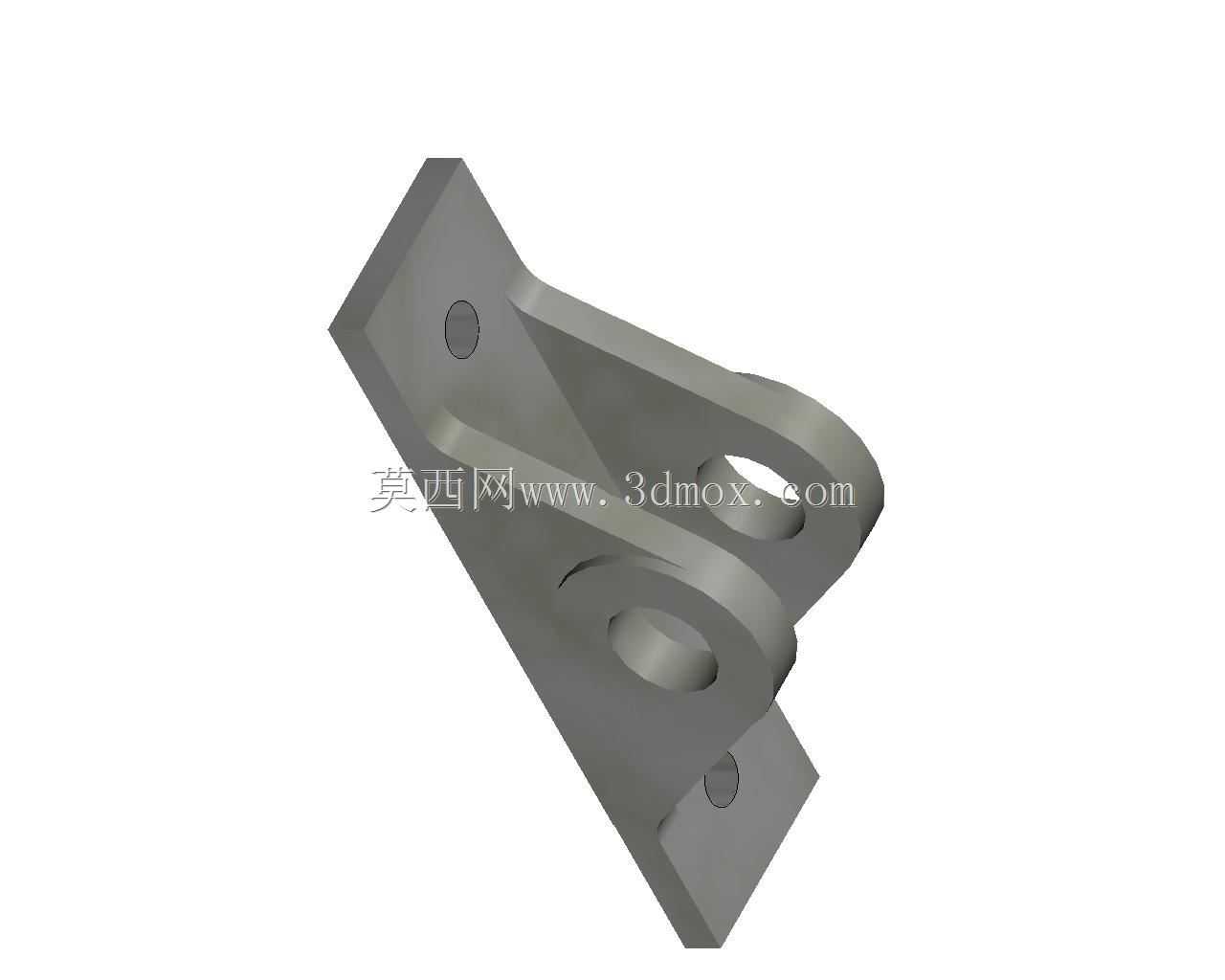

这类夹紧支座常见于工装夹具系统、小型自动化生产线的工件定位工位，也会出现在非标检测设备的侧向压紧机构中，核心作用是为铰接式压臂提供稳定的回转支撑，同时通过底座安装面将压紧载荷传递到设备台架上。从结构上看，零件采用一体化弯折式立板设计，底座部分为带两个安装孔的平板结构，两个安装孔沿底座长度方向对称分布，可直接穿过内六角螺栓固定在型材台面或铸铁工作平台上，安装孔的沉台设计能够容纳螺栓头部，保证支座上表面无凸起干涉。上部的铰接端设置同轴的双圆孔结构，双孔之间留有足够的间隙，用于嵌入压臂的连接端，这种双耳式铰接结构相比单耳支撑，能大幅降低销轴承受的弯曲应力，在反复夹紧动作下不易出现孔位变形或销轴断裂的问题。立板与底座之间的过渡区域布置了三角形加强筋，筋板从底座上表面一直延伸到铰接筒的外壁，在不显著增加零件整体重量的前提下，提升了支座的抗扭与抗弯刚度，当压臂受到侧向载荷时，加强筋可以有效避免立板与底座连接处出现应力集中开裂。设计过程中首先需要确定的是铰接孔的中心高度，这个尺寸直接决定了配套压臂的压紧行程与工件适配范围，中心高度过低会导致压臂张开角度不足，取放工件时发生碰撞，过高则会放大压紧力对底座的力矩，需要额外增加螺栓规格或安装数量。其次要校核底座安装孔的孔距，孔距需要匹配常用工业铝型材的槽间距，同时也要兼容铸铁平台的T型槽标准间距，保证支座不需要额外加工转接板就能直接安装。铰接孔的内径公差需要按照H7级精度控制，与配套销轴采用间隙配合，既保证压臂转动灵活无卡滞，又不会因间隙过大导致压紧位置出现偏差。孔的两端需要加工倒角，去除毛刺的同时方便销轴装配，也能避免应力集中导致孔口开裂。零件的整体外形没有复杂的曲面结构，所有壁厚保持均匀，底座、立板、铰接筒、加强筋的壁厚差值控制在合理范围内，铸造或铣削加工时都不易出现变形。实际选型时，需要根据所需的最大夹紧力核算销轴的剪切强度，同时校核底座安装螺栓的抗拉承载力，当夹紧力较大时，可在底座与安装面之间增加定位销，承受横向剪切力，避免螺栓受剪失效。这类支座的结构形式也可根据安装空间进行调整，比如将平板底座改为折弯式安装脚，或是在铰接端增加润滑油孔，适配长期高频动作的工况。
