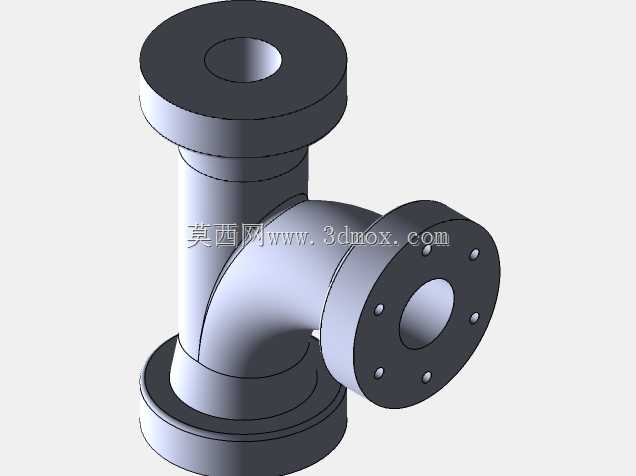

三通法兰式管道连接转向结构件

该类三通法兰转向构件主要应用于工业流体管路系统中，在化工输送管网、市政给排水泵站、暖通空调循环管路以及中小型生产设备的流体回路里都能见到这类结构。它的核心作用是在单条管路的路径上分出一条垂直方向的支路，既可以实现主流体的转向输送，也能完成支路介质的分流、合流，或是在支路端接驳压力检测、排空泄压、备用管路等附属组件。

从结构设计逻辑来看，三个连接端全部采用标准法兰盘结构，相比螺纹连接、卡套连接的管件，法兰对接的形式更适配中低压、大管径的输送场景，安装时只需在两片法兰之间加装密封垫片，再沿圆周均匀锁紧螺栓即可完成固定，密封可靠性更强，后期拆解维护也无需转动整段管路，对安装空间的容错率更高。侧面法兰盘上预留的螺栓孔沿圆周均布，孔位间距、法兰盘厚度都匹配常规管路法兰的安装规范，能直接和同规格的管道法兰、阀门法兰对接，不需要额外加工过渡转接件。

主体的弯通过渡段采用平滑圆弧曲率设计，没有直角转折的尖锐内角，流体经过转向位置时不会形成强烈的湍流涡旋，既能降低管路内部的输送阻力，减少泵组的输送能耗，也能避免介质中携带的固体颗粒在转角位置持续冲刷管壁，延长构件的整体使用寿命。上下两端的法兰同轴度在建模阶段就做了约束，保证安装后整段竖直管路不会出现偏斜，侧面法兰的端面与竖直管路轴线保持垂直，对接支路管道时可以避免密封面受压不均出现渗漏。

实际安装布局中，需要预留出法兰圆周方向的螺栓操作空间，尤其是侧面法兰的外侧，要留出扳手活动和后期更换垫片的操作余量。构件整体为中空等壁厚结构，在满足承压强度要求的前提下控制了整体重量，既可以作为独立管路配件预装在管廊支架上，也可以集成到成套流体设备的内部管路中，适配不同的安装工况。建模过程中对法兰密封面、过渡圆角、螺栓孔位置都做了参数化关联，修改管径参数时可以同步调整所有关联尺寸，快速衍生出不同通径规格的同系列构件。
