谷物深层干燥床钢结构热风干燥装置

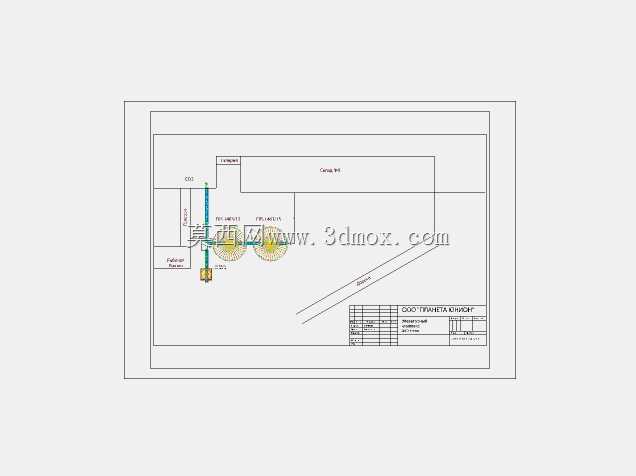

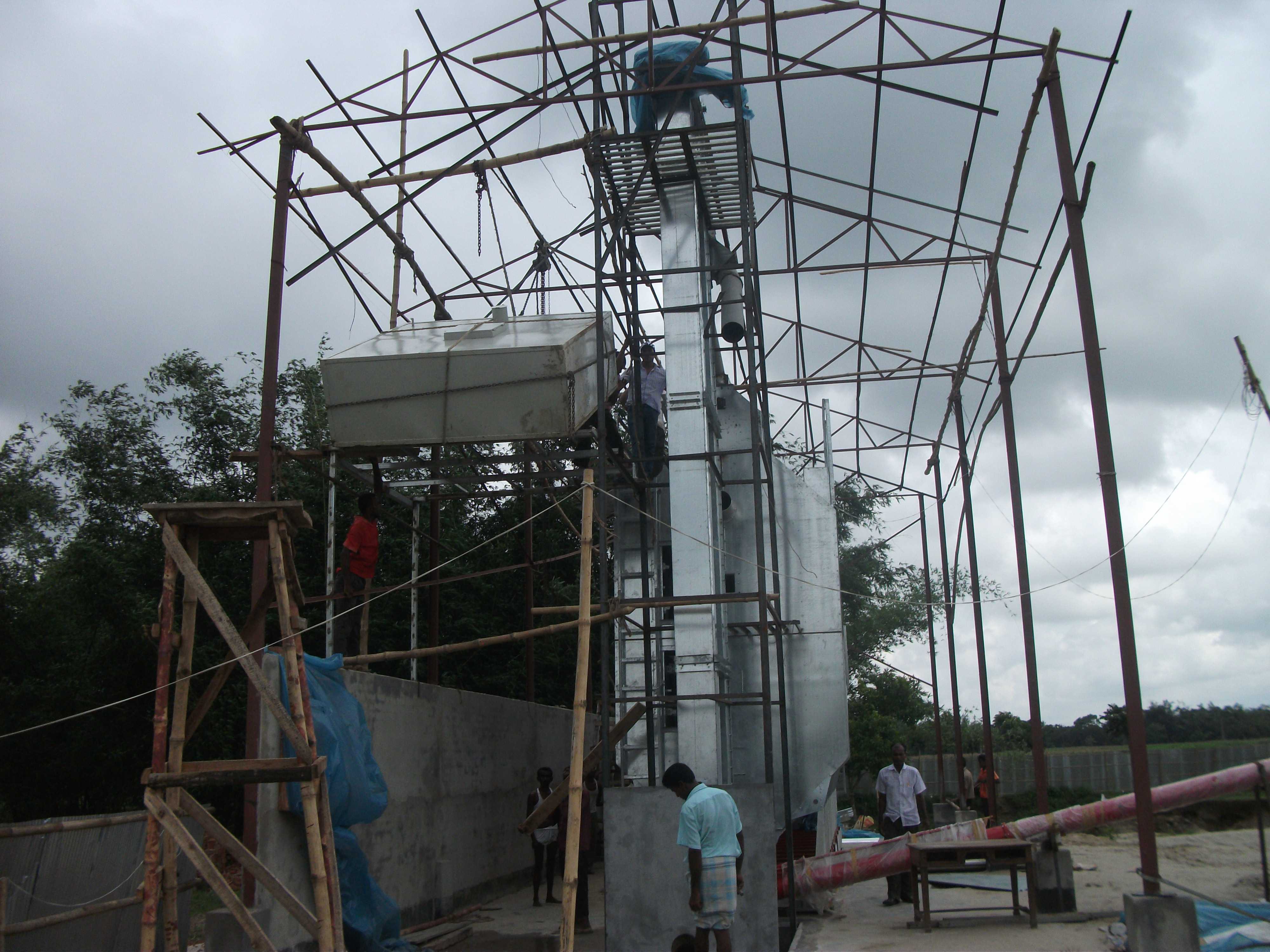

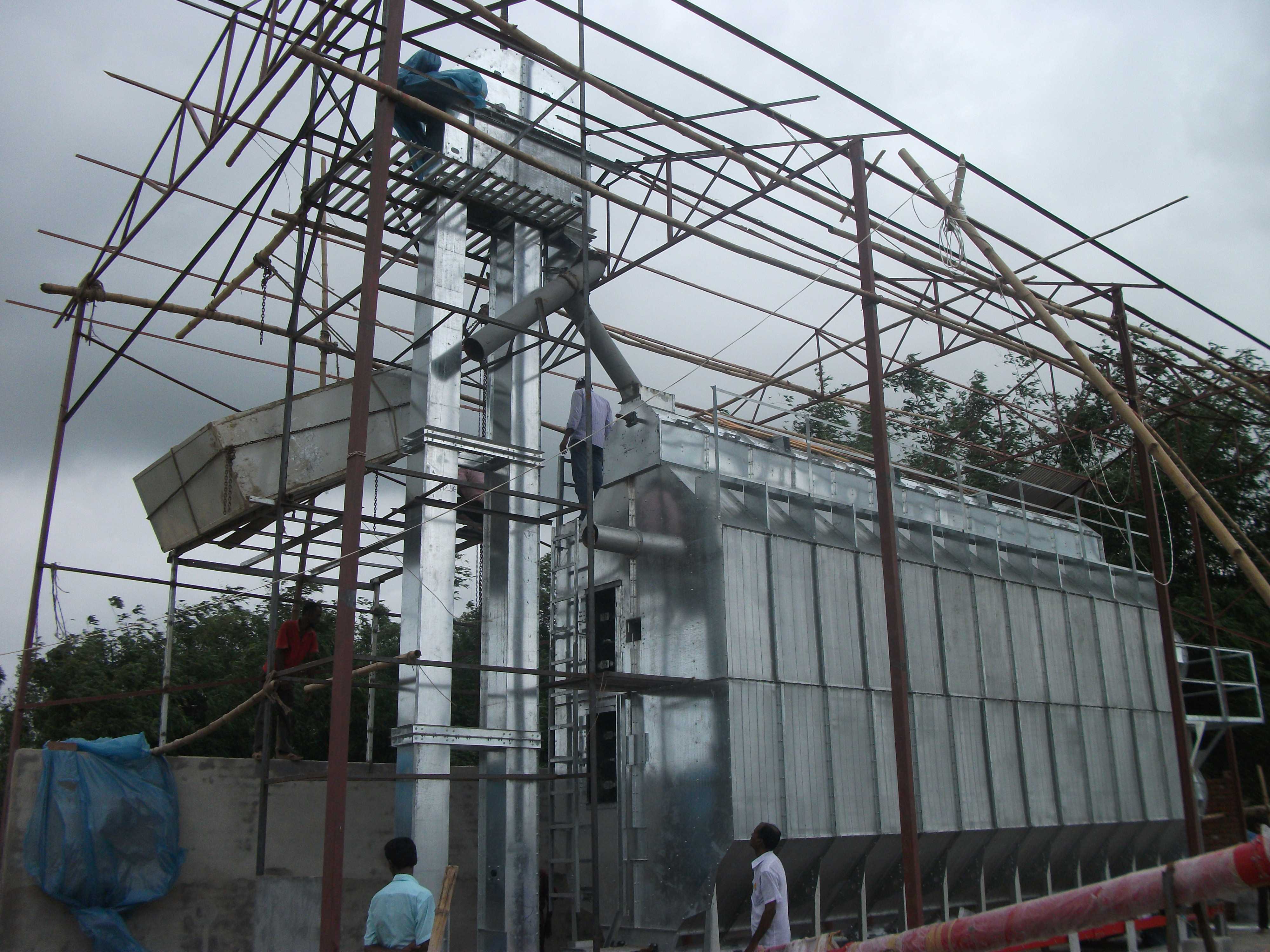

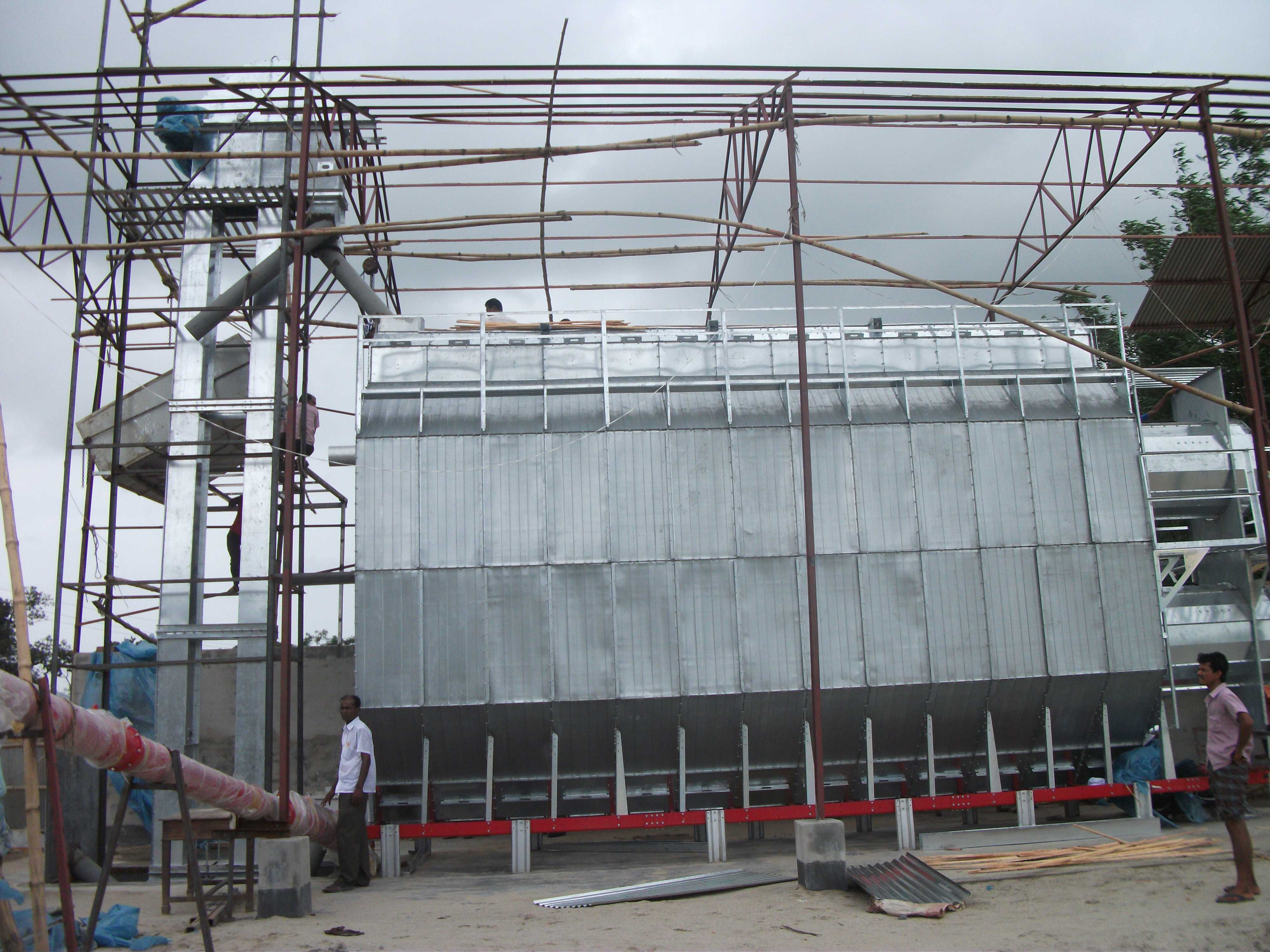

这套装置面向粮食产后处理环节，主要用于玉米、开心果、鹰嘴豆、扁豆等颗粒谷物的降水作业。现场采用型钢搭设高架支撑框架，将干燥床体抬升至便于进料与出料的高度，周围保留检修通道与脚手架操作面，适合在粮库、合作社或农产品加工场地进行现场组装。床体内部以对流换热为主，热风穿过料层时与谷物进行湿热交换，沿床深方向形成温度梯度与湿度梯度，不同位置的物料受热状态存在差异，因此在结构上需要兼顾布风均匀性、料层厚度控制以及排料顺畅性。从三维结构角度看，模型重点表达了外部支撑钢架、竖向风道、顶部操作平台以及床体围护板之间的装配关系。支撑框架由立柱、横梁、斜撑和连接节点组成，承担设备自重、料重、风载以及检修载荷，柱脚位置需要与现场基础对齐，安装边界应在长宽方向预留管道连接和人员通行空间。竖向风道负责将热风导入床体下部，再通过布风结构向上穿透谷物料层；风道截面变化与导流板布置直接影响风速分布，设计时需避免局部风速过高造成夹带，或风速过低导致干燥不均。顶部平台用于人员巡检、布料和维护，护栏、爬梯与平台铺板需同步纳入整体结构校核。在实际选型中，这类干燥床可与热风炉、风机、输送设备和除尘系统配套，形成连续或批次式干燥线。料床面积、床层高度、风量和风温决定处理能力，而钢结构的跨度、柱距和层高决定安装空间。建模时应特别关注风道与床体的接口尺寸、平台标高、检修门位置以及外部保温板的固定方式，这些细节会影响现场安装顺序和后期维护。整体结构没有复杂运动机构，核心在于静态承载、流道组织和施工可达性，适合结构工程师在方案阶段进行空间校核、基础提资和部件干涉检查。
