谷物干燥仓储成套工业设施结构

这套设施的核心价值，在于把收获后含水率偏高的谷物快速降到安全储藏区间，避免堆温升高、霉变和发芽损耗。现场布置不是孤立设备，而是由筒仓、干燥塔、提升井架、封闭栈桥、附属厂房及通行道路共同组成的连续作业线，三维建模时需要把这些单体之间的物料流向和检修空间同时表达清楚。

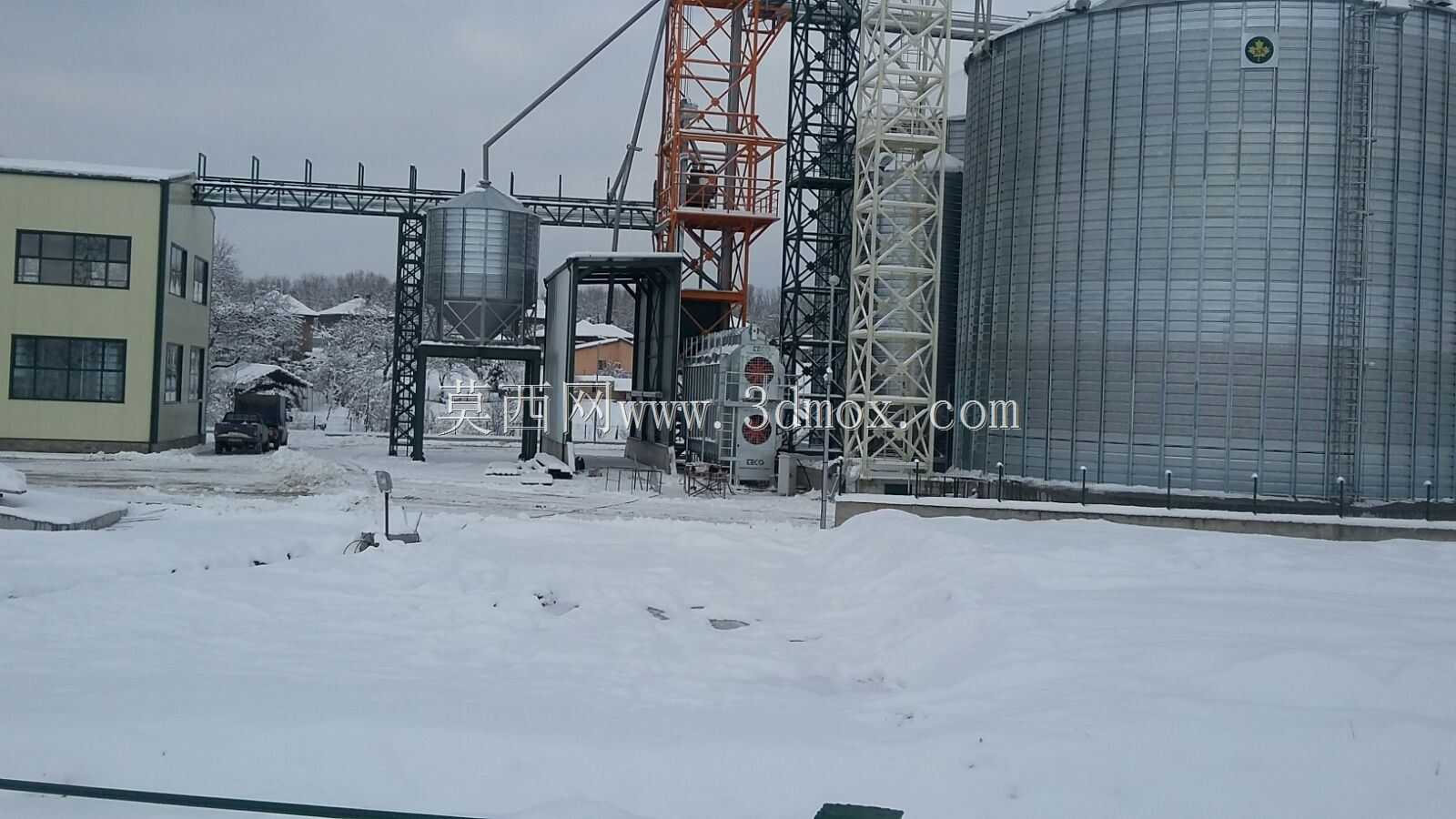

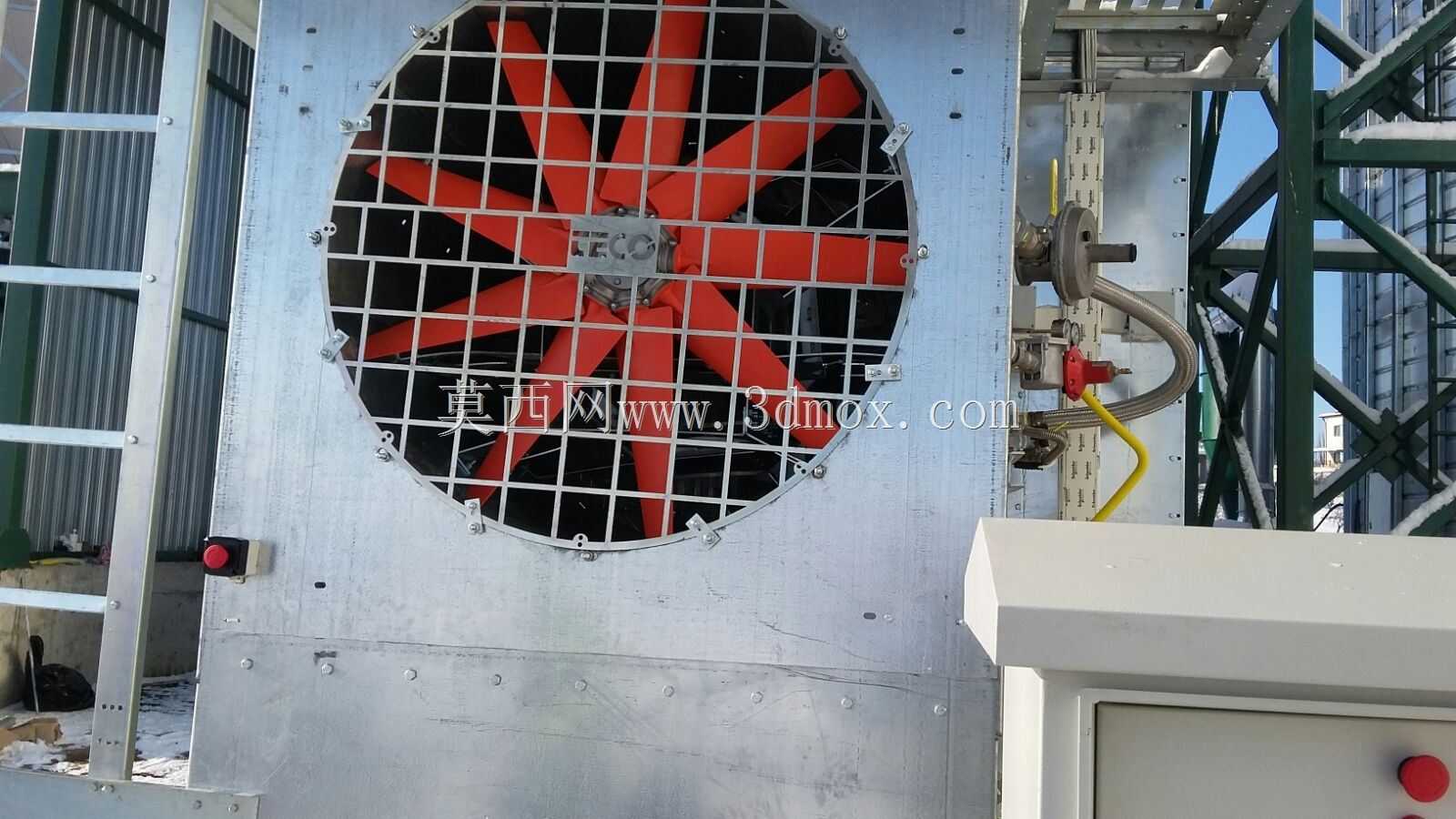

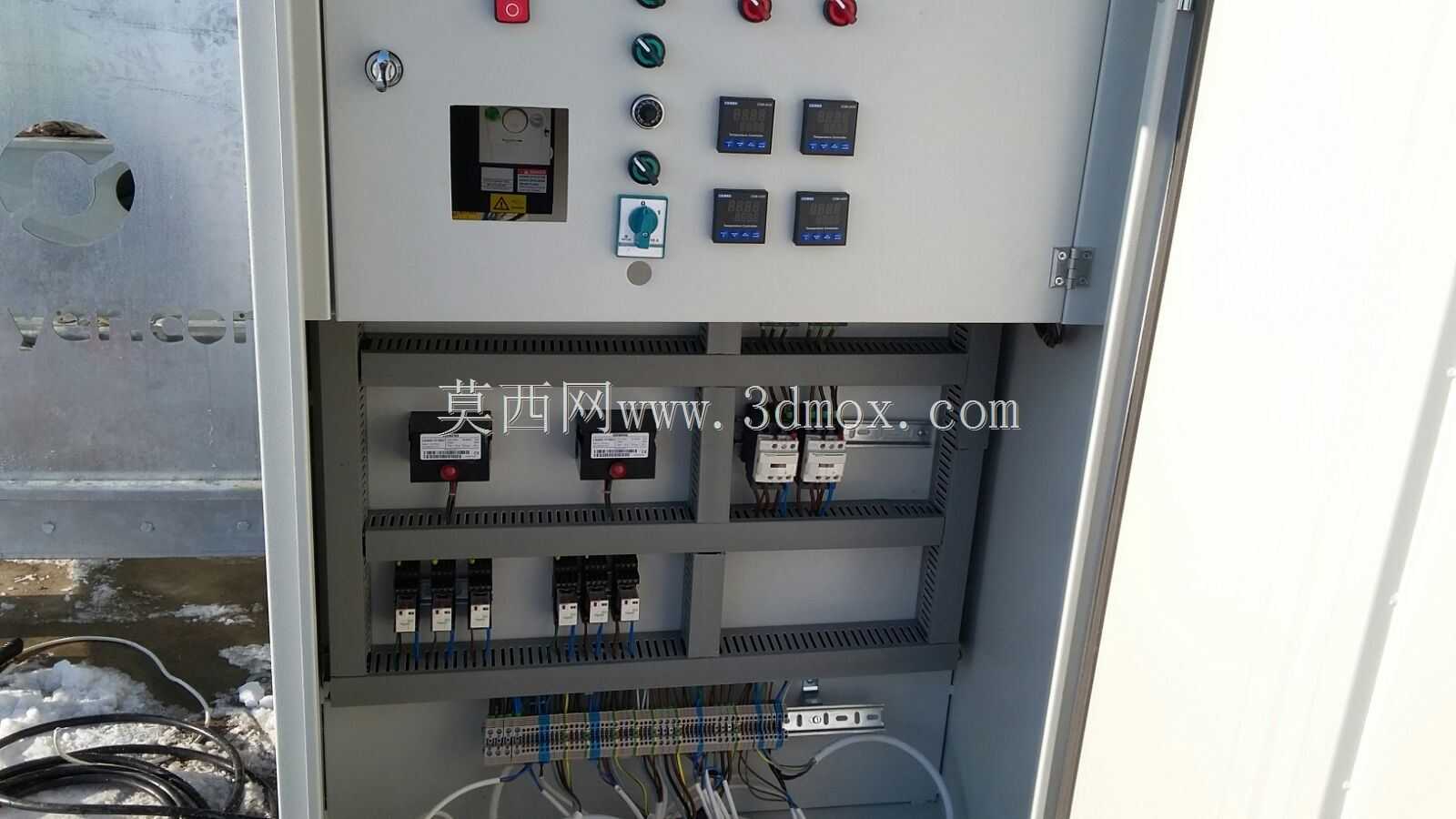

筒仓采用波纹钢板卷制装配，外部可见竖向加劲肋和环向箍带，这种结构用较薄板件获得较大环向刚度，适合大直径储粮仓。仓顶设置护栏、人孔和进料装置，仓壁下部预留出料口、通风口及测温电缆接口，建模时不能只做光滑圆柱，否则会丢失装配关系。干燥塔位于筒仓侧方，内部通常包含储粮段、缓苏段、干燥段和冷却段，热风穿过粮层后由排风系统排出，外部桁架既承担设备荷载，也提供多层检修平台。

栈桥把提升塔与仓顶连接起来，内部布置刮板输送机或皮带输送机，外部设走道和栏杆。设计这类栈桥时，要重点核对起止点标高、倾角、支腿落点与设备检修门的开启范围，避免输送设备外壳与梁柱碰撞。提升井架承担垂直上料任务，斗提机的头轮、尾轮、张紧装置和检修通道应在模型中预留位置，井架旁的楼梯平台需满足人员携带工具上下的宽度要求。

从安装边界看，筒仓基础承受竖向储料荷载和水平风载，群仓布置还要考虑相邻基础沉降差；干燥塔框架对设备开孔和层间标高敏感，热风炉、风机、除尘管路接入后会改变局部荷载分布。厂区道路需满足散粮车转弯、倒车和卸粮坑对位，雪载地区还要核对屋面坡度、平台排水和爬梯防滑。

建模过程中，先按工艺流向确定干燥塔、筒仓和提升塔的相对位置，再细化仓壁板分块、栏杆立柱、设备支座和管道支架。这样形成的模型既能用于方案汇报，也能为结构校核、土建设计提资和现场安装干涉检查提供直观依据。
