风管风量调节手动蝶阀结构设计

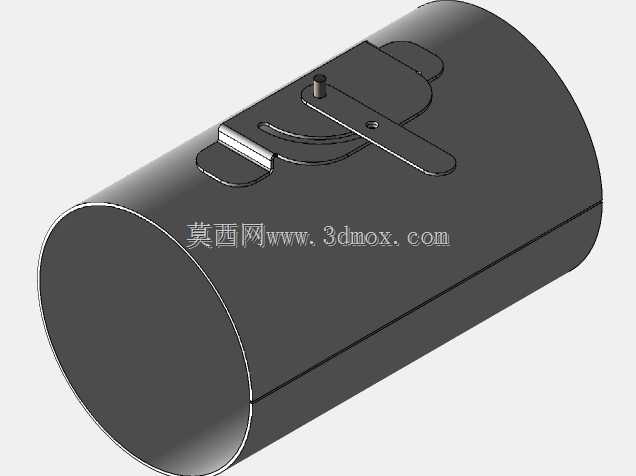

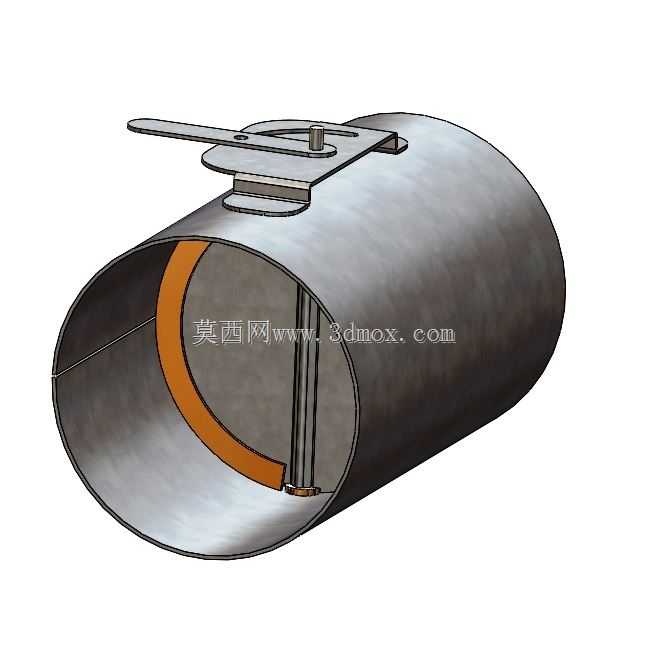

这款手动风阀主要应用在民用及工业通风系统的圆形风管支路中，承担管路风量分配、支路通断控制的功能，常见于中央空调送风系统、工业除尘排风支管、实验室通风柜排风管路等场景，安装位置通常在风管支管与主管道衔接后1-2倍管径处，避开弯头、变径等气流紊乱区域，保证阀片前后气流稳定，调节精度可控。产品整体采用圆形筒体结构，适配标准圆形通风管道对接，筒体两端预留共板法兰或插接边的安装边界，可直接与同管径螺旋风管、焊接风管插接后通过抱箍或铆钉固定，安装时需保证阀杆轴线处于水平位置，避免阀片自重导致的自行偏转，影响调节开度的稳定性。顶部的手动拨杆结构带有档位卡位设计，拨杆转动角度与阀片开度一一对应，从全闭到全开对应90度转动行程，卡位结构可在任意开度位置锁止，避免管路气流吹动阀片产生振动或开度偏移，无需额外配置执行器即可完成手动调节，适合不需要频繁自动控制、仅需调试阶段或季节性风量调整的管路场景。设计阶段优先考虑了风阻控制，阀片采用弧形贴合结构，全闭状态下阀片边缘与筒体内壁的密封边贴合，减少漏风率，全开状态下阀片与气流方向平行，最大限度降低对管路气流的阻挡，减少局部风阻带来的风机能耗损耗。筒体采用薄金属板卷制焊接成型，阀片转轴采用贯穿式支撑结构，两端设置耐磨轴套，减少长期转动带来的磨损，延长设备使用寿命，转轴与筒体衔接处设置密封挡圈，避免管路内的含尘气流从转轴缝隙溢出，适配除尘、排风等含少量粉尘的管路工况。整体结构无复杂异形零件，所有钣金件均可通过常规激光切割、折弯、卷圆工艺加工，装配工序简单，不需要专用工装即可完成整机组装，适合批量生产加工，建模过程中充分考虑了钣金件的折弯扣除、焊接余量，所有配合尺寸均预留合理公差，保证实际加工后阀片转动顺畅，无卡滞、剐蹭筒体内壁的问题。
