砂型铸造用柱形铸件成型模具结构

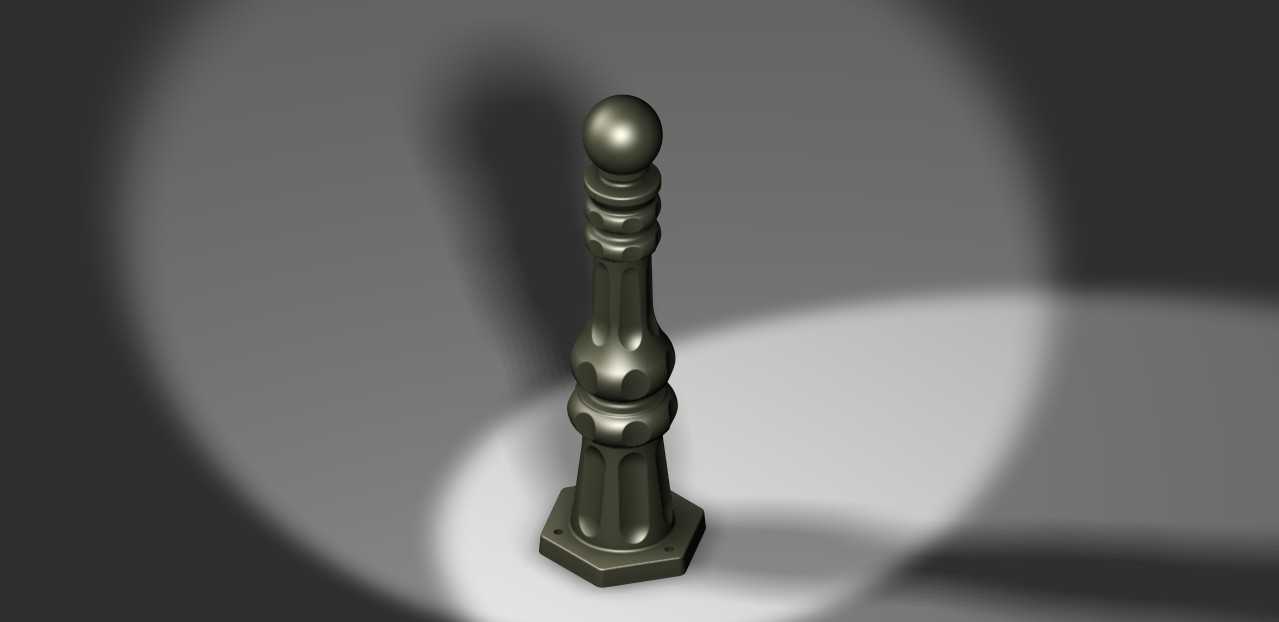

这套柱形铸件的砂型铸造结构，主要面向民用五金、装饰构件类小批量铸铁件的生产场景，适配常见的手工造型或简易震压式造型机作业线，可直接用于潮模砂的造型工序，无需额外定制复杂的专用工装。从实际生产用途来看，该结构成型的柱形铸件多用于护栏装饰段、家具支撑脚、小型器械握持手柄这类对外观轮廓有一定要求、受力载荷中等的零部件，铸件成型后仅需简单打磨浇冒口即可进入后续表面处理工序，能大幅减少后期机加工的余量占比。

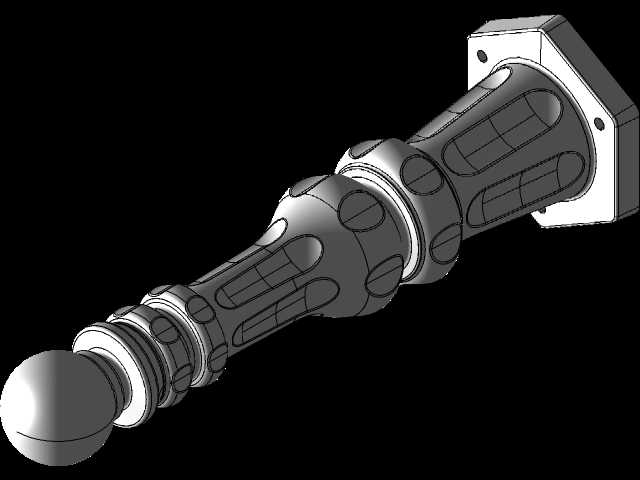

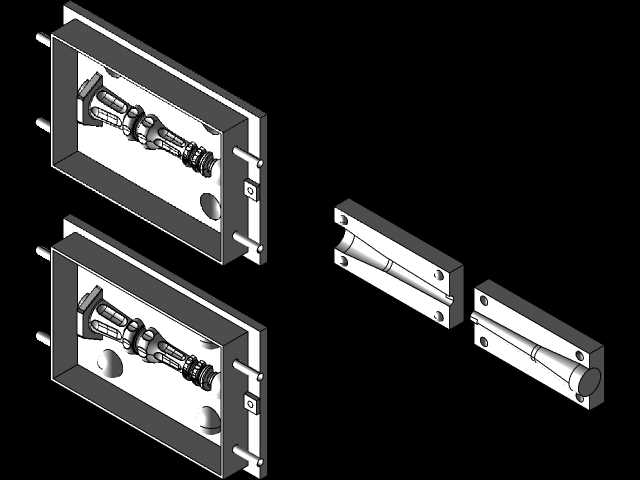

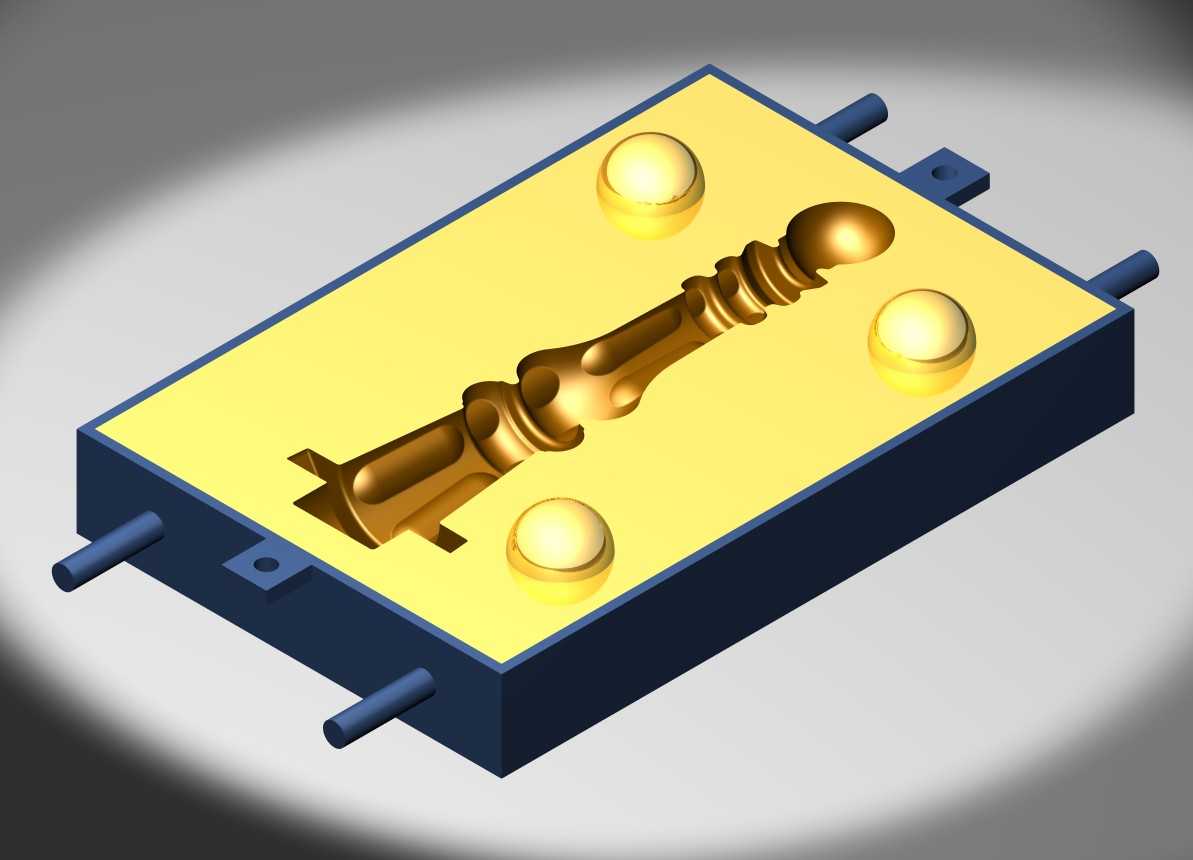

设计过程中优先考虑了砂型的起模便利性，柱身的渐变锥度设置在1:50的合理区间，既避免起模时蹭坏砂型型腔壁，也能保证铸件脱模后壁厚均匀，不会出现局部缩松缺陷。柱身表面的凸起装饰筋采用了圆弧过渡结构，所有转角处的圆角半径统一设置为R2-R3，既可以减少浇注时铁水对砂型的冲蚀，也能避免铸件冷却过程中出现应力集中导致的开裂问题。上下模的分型面设置在柱身最大轮廓线位置，合型时的定位销孔布置在型腔四角，定位间隙控制在0.1mm以内，可有效防止合型偏差导致的铸件错边问题。

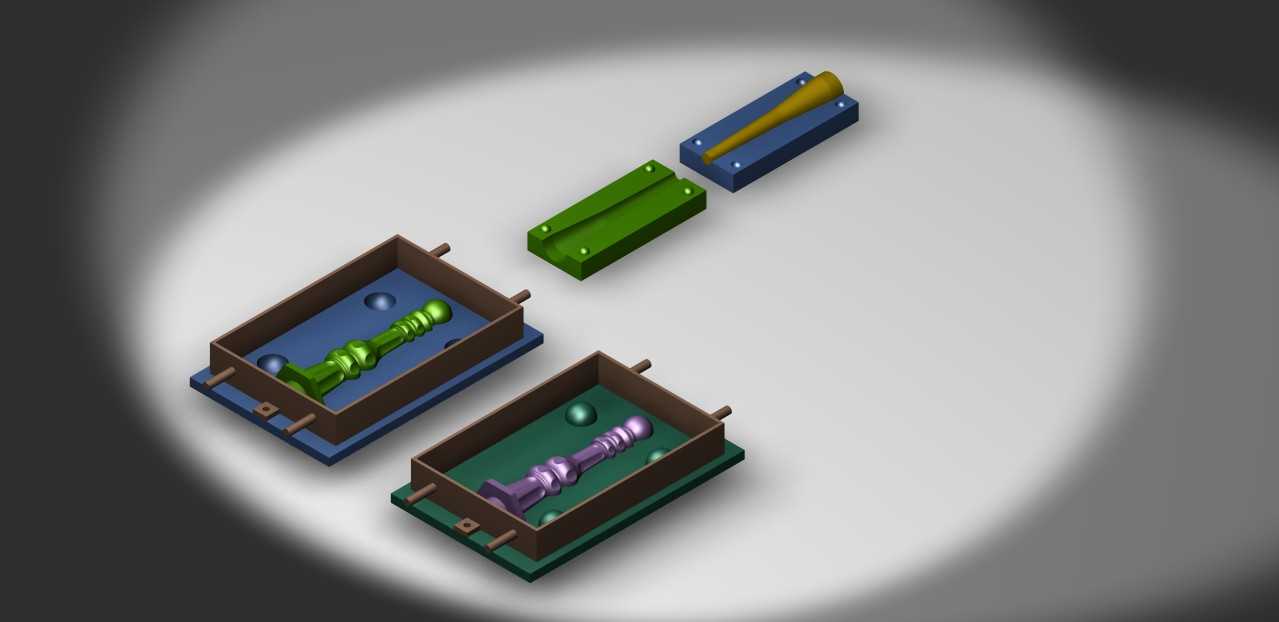

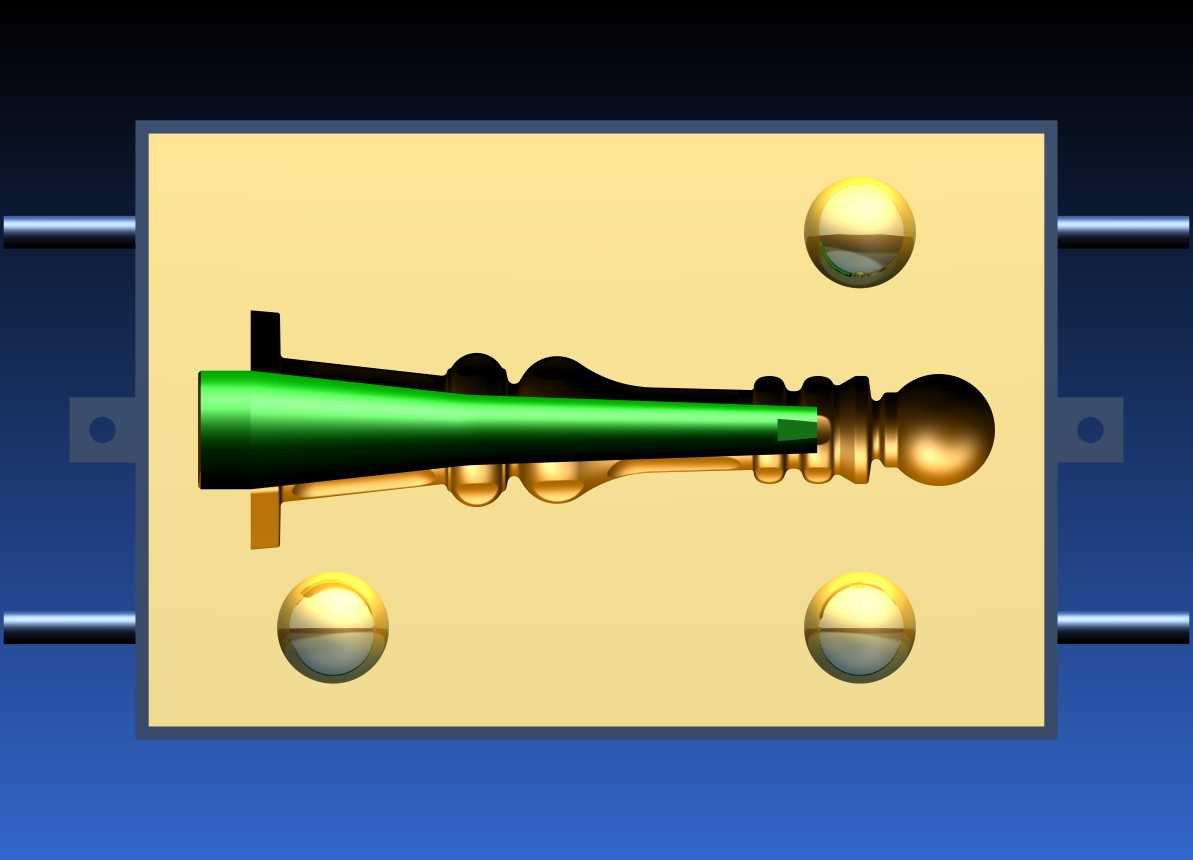

从安装边界来看，整套模具的外框尺寸适配常用的400*300mm标准砂箱，浇道采用了阶梯式侧注结构，横浇道截面为梯形，内浇口设置在柱身较厚的球形端头位置，可保证铁水充型平稳，不会出现卷渣、冷隔缺陷。冒口设置在柱身顶部的厚大部位，尺寸按照铸件热节圆的1.2倍设计，可充分实现补缩作用，避免铸件内部出现缩孔。型腔表面的脱模斜度沿起模方向均匀分布，所有凸起结构都做了随形的拔模处理，无需额外添加活块就能完成整体起模，能有效降低造型操作的复杂度，适合中小铸造车间的批量生产作业。
