桥式起重机工字钢承托固定支架结构

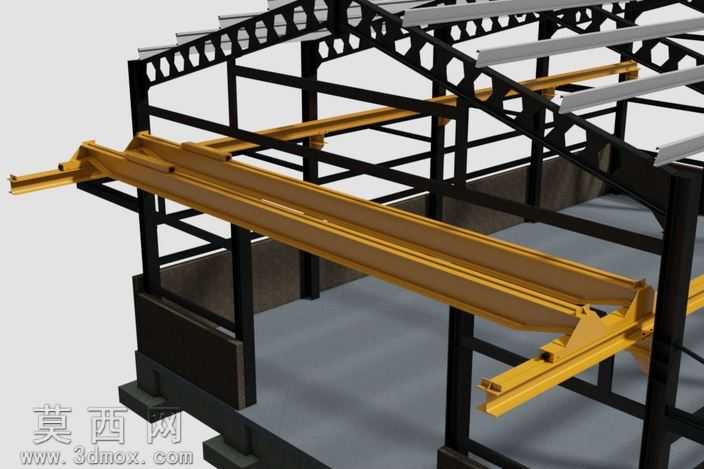

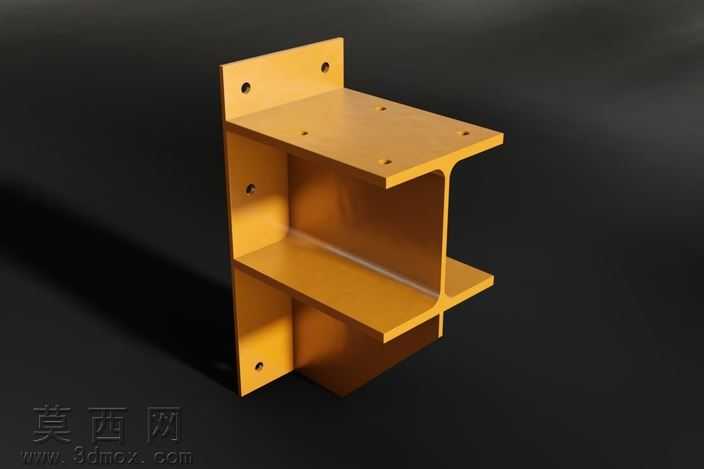

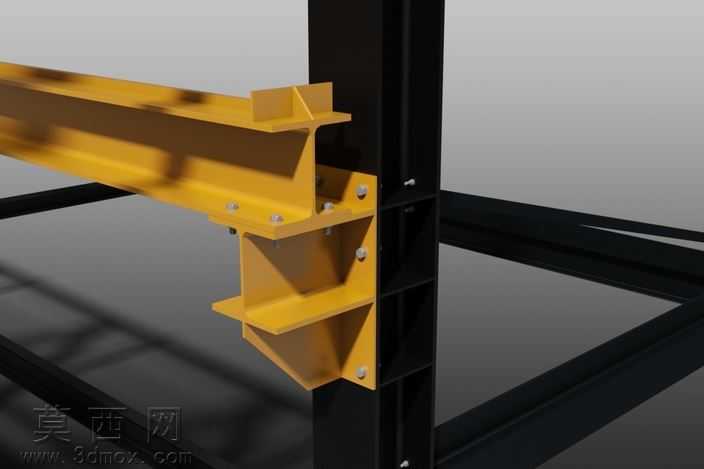

该三维模型为桥式起重机配套的工字钢承托固定支架，建模阶段采用参数化特征建模逻辑，首先以基准平面定位支架的安装贴合面与工字钢承托型腔的核心位置，先绘制竖向安装板的二维轮廓，通过拉伸特征生成带安装孔位的立板结构，安装孔位严格按照现场安装的螺栓排布尺寸定位，保证孔位同轴度与边距符合钢结构安装规范。随后绘制上下两层承托翼板的轮廓，通过拉伸与立板进行布尔合并，形成包裹工字钢翼缘的C型腔体结构，腔体的内轮廓尺寸与对应规格工字钢的翼缘宽度、腹板厚度做适配性公差预留，保证安装时可顺利卡入工字钢端部同时具备足够的抱紧限位能力。在立板与上下翼板的连接位置，添加了过渡加强筋特征，通过筋特征的参数调整，优化应力集中区域的结构强度，避免承重状态下连接位置出现形变开裂。材质设置阶段，为模型赋予了工业常用的橘黄色防锈漆金属材质，调整材质的粗糙度参数模拟真实漆面的哑光质感，同时添加细微的漆面颗粒纹理提升真实度，金属基底的反射参数设置为低反射状态，匹配工业钢结构件的表面处理效果。渲染阶段采用三点布光方案，主光源从侧上方打亮支架的主体结构，突出安装板与承托翼板的轮廓层次，辅光源补亮腔体内部的暗部结构，避免型腔区域出现死黑，背光源勾勒支架的边缘轮廓，提升模型与背景的分离度，最终渲染效果清晰展现支架的整体结构与各部分的连接关系。设计思路围绕桥式起重机仓库场景的实际安装需求展开，该支架用于厂房墙体或立柱位置对起重机运行轨道的工字钢端部进行承托固定，结构设计上兼顾了安装便捷性与承重可靠性，竖向安装板的多孔位设计可适配不同的安装基面固定需求，C型腔体的结构无需额外焊接即可对工字钢进行上下方向的限位，配合螺栓锁紧即可完成固定，大幅降低现场安装的施工难度，同时整体结构采用等厚钢板设计，可直接通过板材切割焊接加工成型，加工工艺简单成本可控，适合批量生产应用。
