塔式起重机配套吊钩滑轮组三维设计

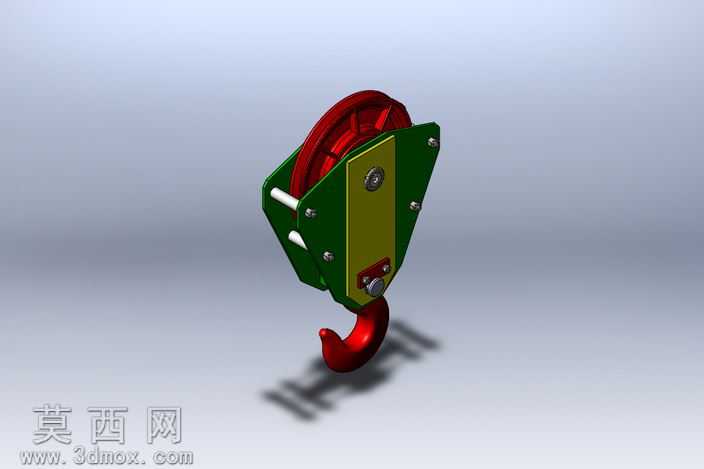

本作品为塔式起重机配套的吊钩滑轮组三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程严格遵循起重机械设计规范与实际生产加工的尺寸公差要求，完整还原了吊钩滑轮组的全部装配结构与零部件细节。模型构建阶段首先完成核心承载件的建模：滑轮部分采用轮缘、轮辐、轮毂一体化参数化设计，轮槽尺寸匹配塔式起重机常用钢丝绳直径，建模时精准还原了轮槽的圆弧过渡结构，避免应力集中问题，滑轮材质设定为轧制钢材质，渲染时赋予金属哑光质感，表面添加细微的锻造纹理还原真实零件质感。两侧护板采用分体式装配结构建模，护板为钢板焊接成型结构，建模时还原了护板的折弯边角、螺栓安装孔位、滑轮轴固定槽等细节，护板表面设置不同的材质分区，主体护板为深绿色防护漆质感，中间加强衬板为橄榄黄漆层，螺栓、销轴等紧固件采用镀锌亮面金属材质，不同材质分区在渲染阶段通过分层材质设置实现清晰区分，还原真实产品的涂装效果。吊钩部分采用锻造吊钩的结构建模，钩身的弯曲弧度、危险截面尺寸、钩头螺纹连接段、防脱卡榫安装位均按照起重吊钩标准设计，吊钩材质为优质碳素钢，渲染时赋予红色警示漆质感，表面添加轻微的使用磨损痕迹提升真实感。整体装配阶段严格按照实际装配逻辑添加配合关系，滑轮与滑轮轴之间设置转动配合，两侧护板通过螺栓紧固件完成紧固配合，吊钩通过横梁与护板下部形成铰接配合，所有销轴、卡板、紧固件均未省略，完整呈现产品的装配层级。渲染阶段采用工作室柔光环境，添加柔和的地面投影效果，清晰展现各部件的结构轮廓与材质差异，模型结构可直接用于起重机械的结构教学、产品展示、虚拟装配仿真等场景，各零部件参数可编辑，能够根据不同吨位的塔式起重机需求调整尺寸参数完成适配设计。
