健身房便携手机收纳运动水瓶结构设计

该结构针对运动场景下随身电子设备无处置放的痛点展开，将储水容器与便携夹持结构整合为一体，适用于健身房训练、户外路跑、短途骑行等不便携带包袋的场景。使用者穿着无口袋运动裤时，无需额外佩戴臂包，也不必将手机放置在地面或器械旁，可直接将设备固定在瓶身夹持位，降低设备遗失、磕碰与被汗液浸湿的风险。

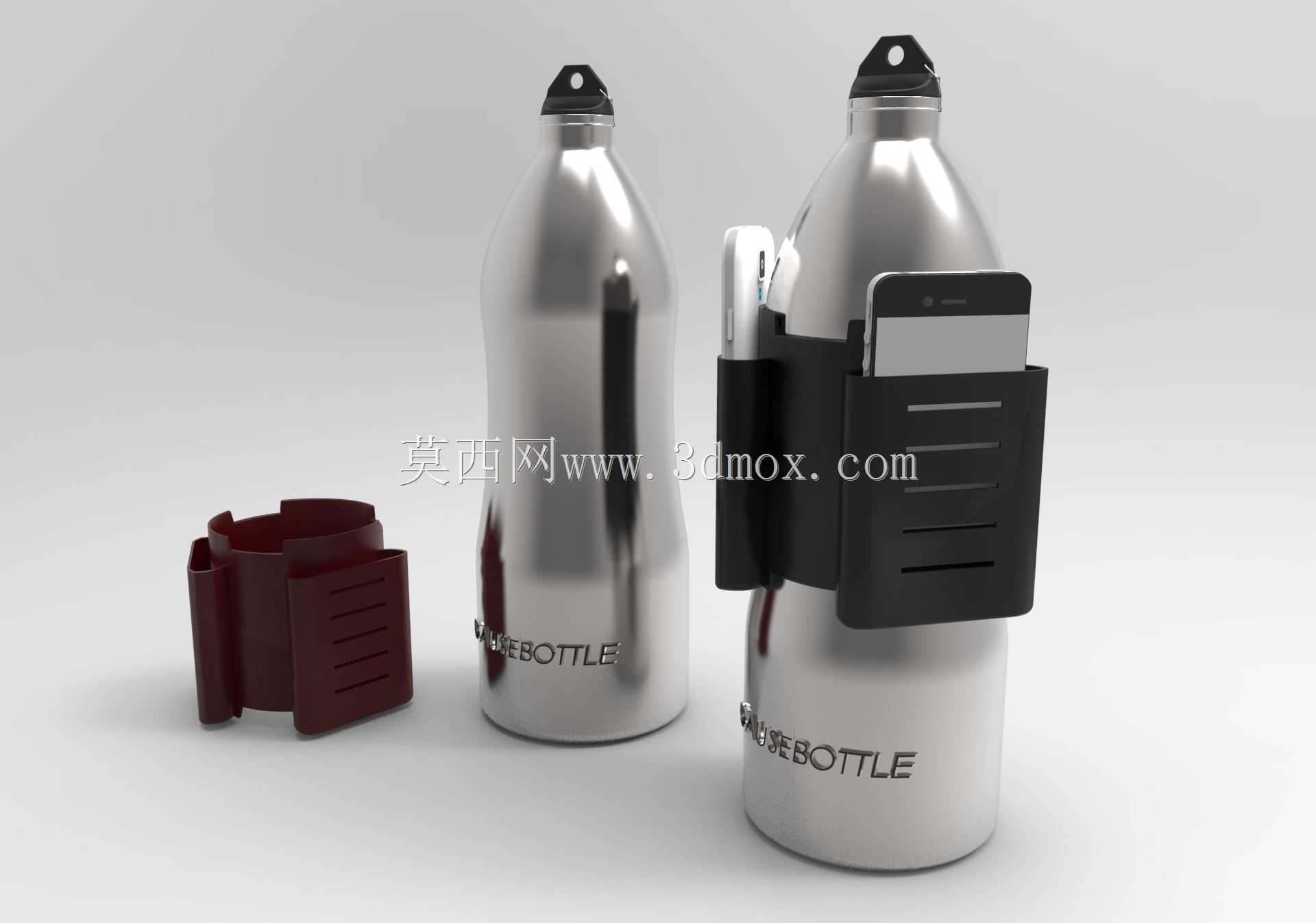

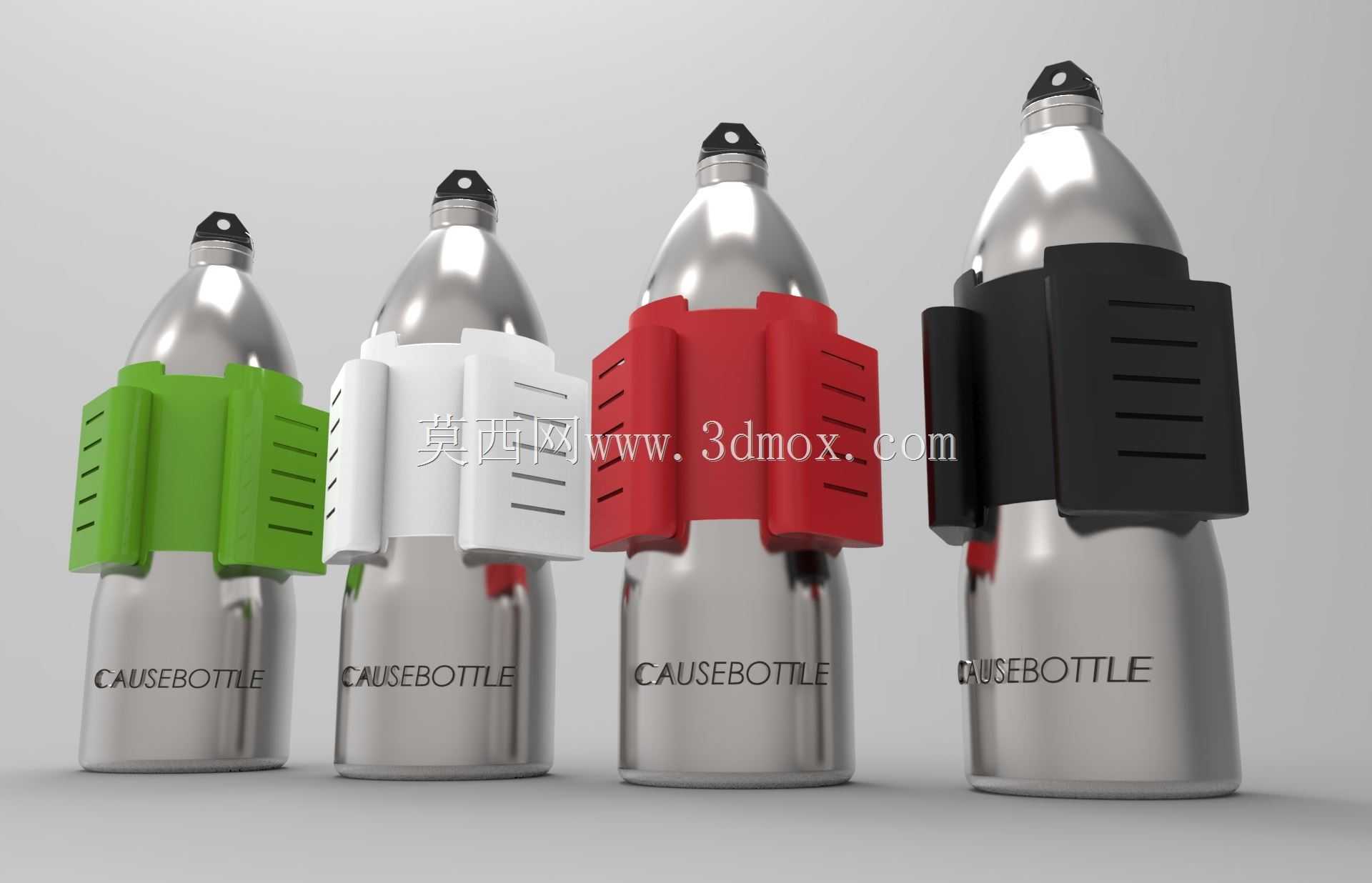

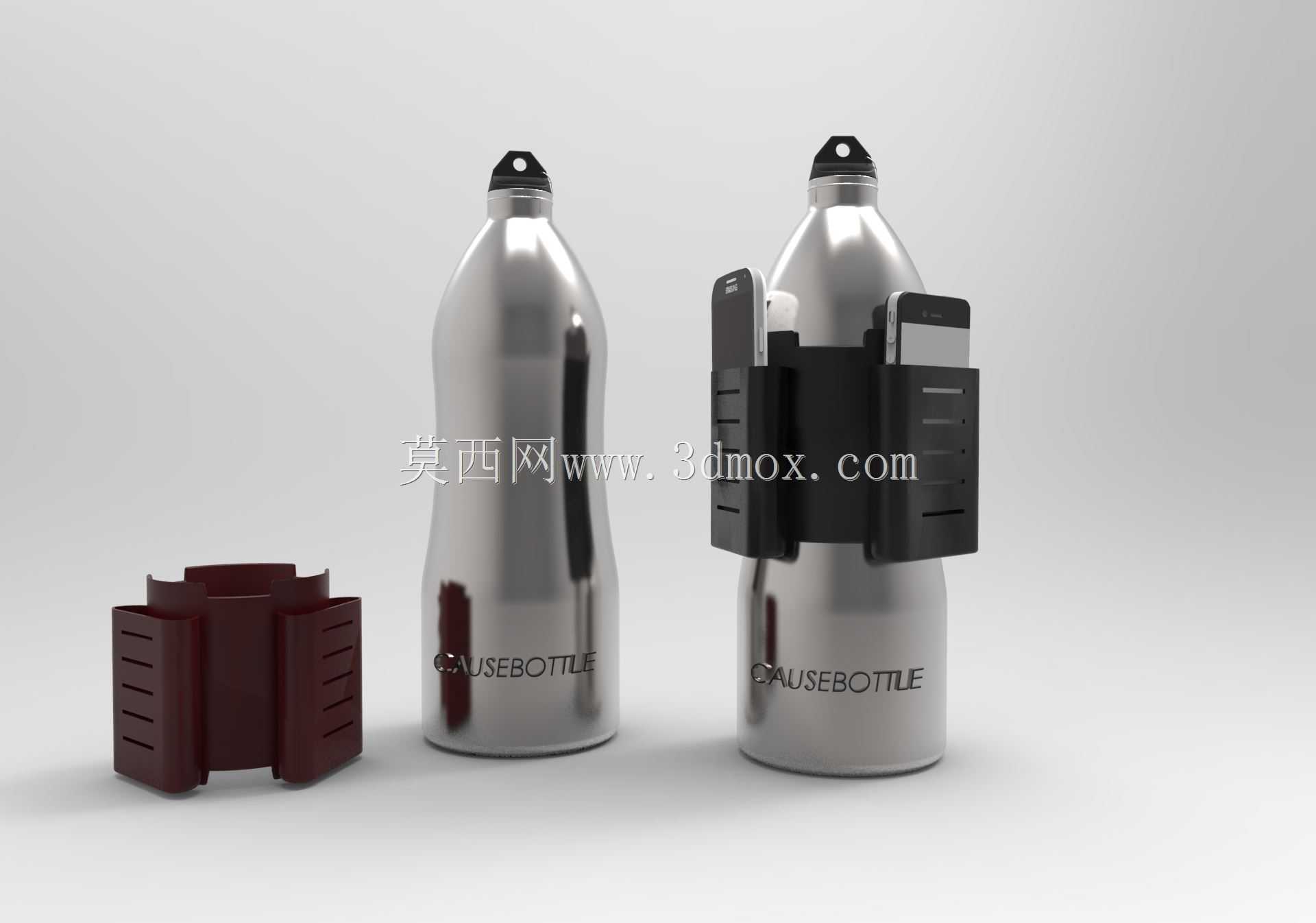

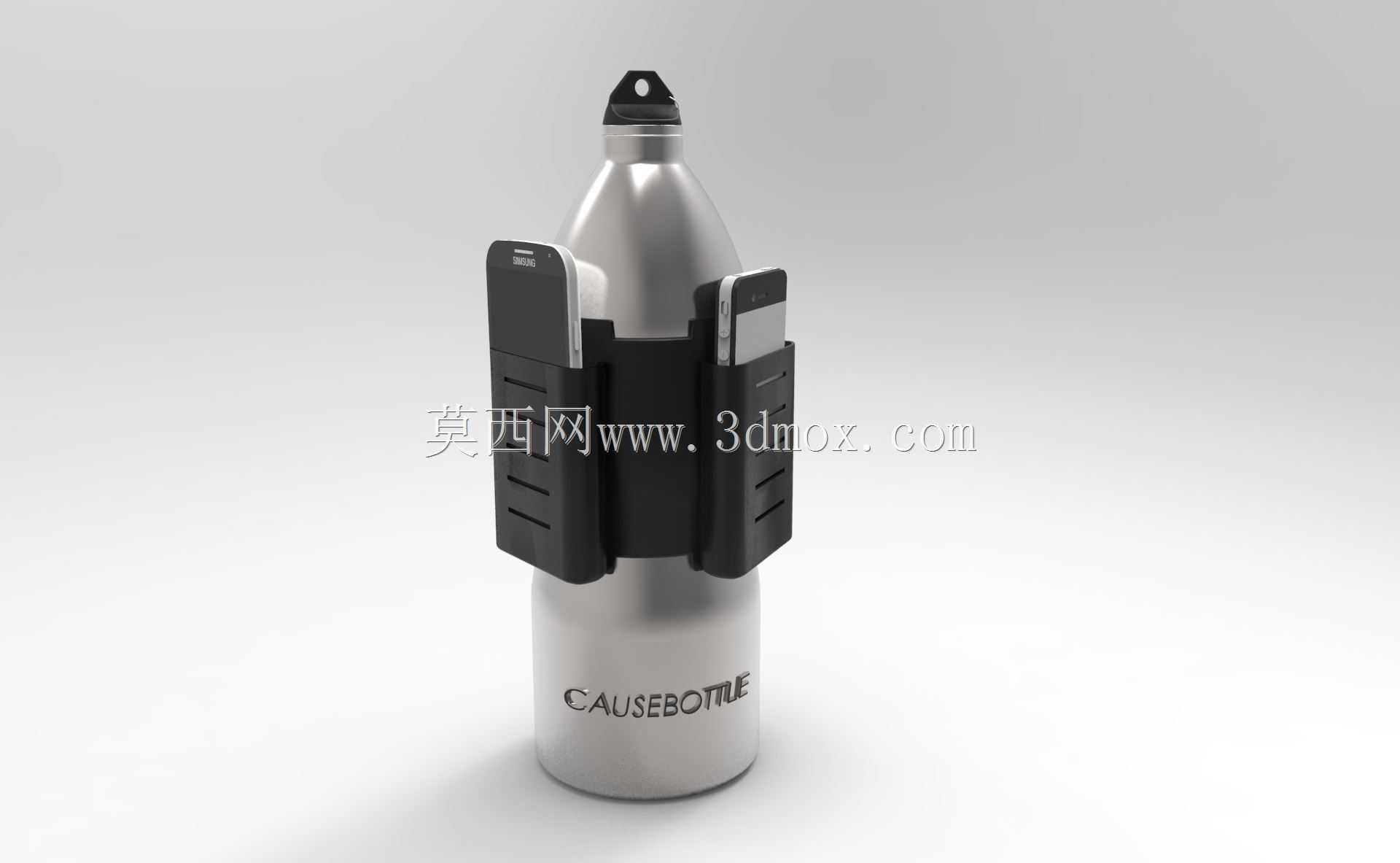

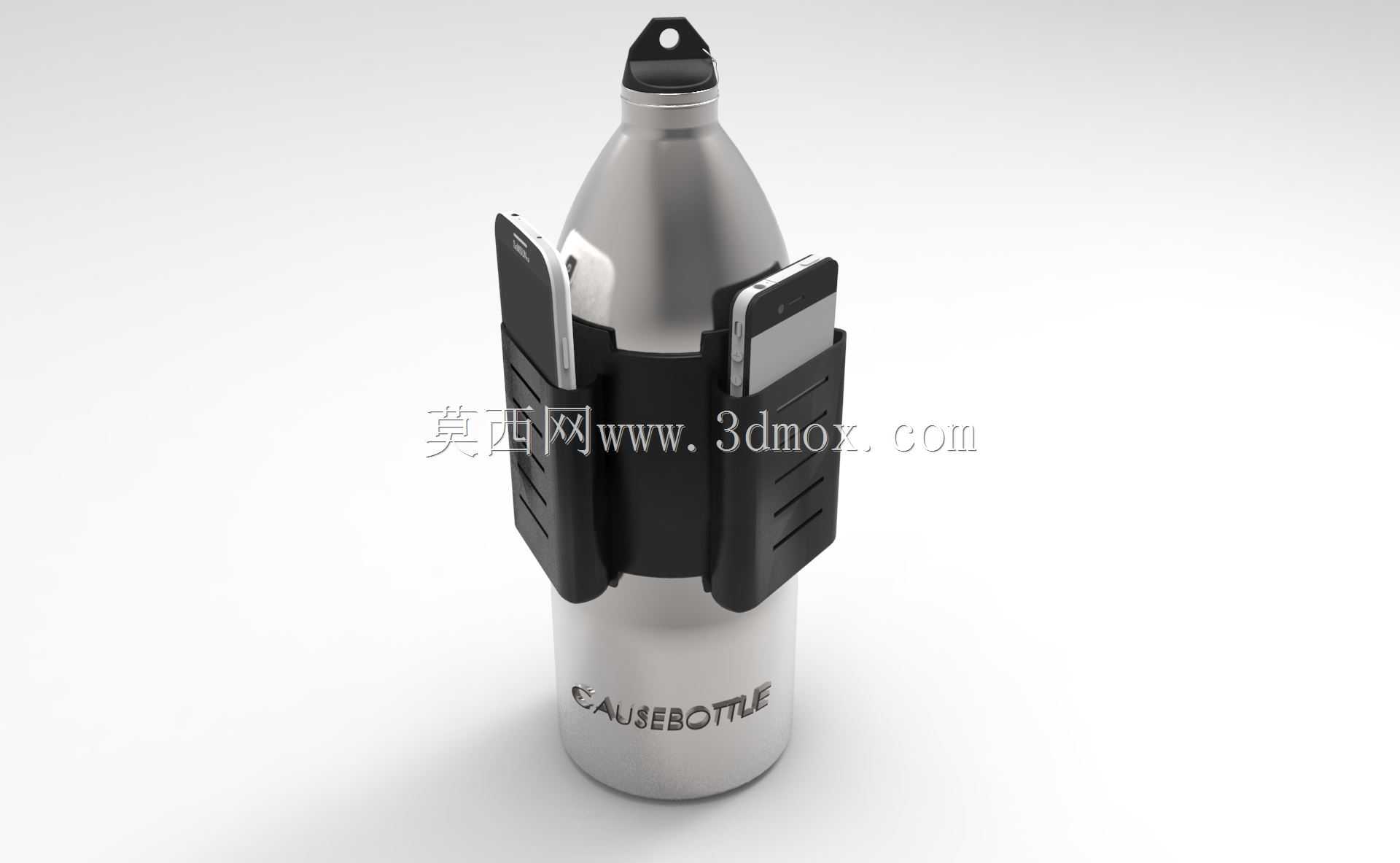

夹持组件采用对称式布局，在瓶身中段形成两个独立卡位，可适配不同宽度的移动终端。较窄卡位对应3.5至4英寸级别的小型手机，较宽卡位可容纳4.5英寸以上设备，夹持区域预留足够的弹性变形空间，保证取放顺畅的同时提供足够抱紧力，避免跑动过程中设备松脱。夹持接触面可采用皮革类柔性衬层，既能够增大摩擦阻力，也可减少硬质外壳对手机边框的划伤，衬层与瓶身之间通过束带结构连接，束带环绕瓶身形成稳定约束，受力均匀，不会因单侧夹持造成瓶身偏载。

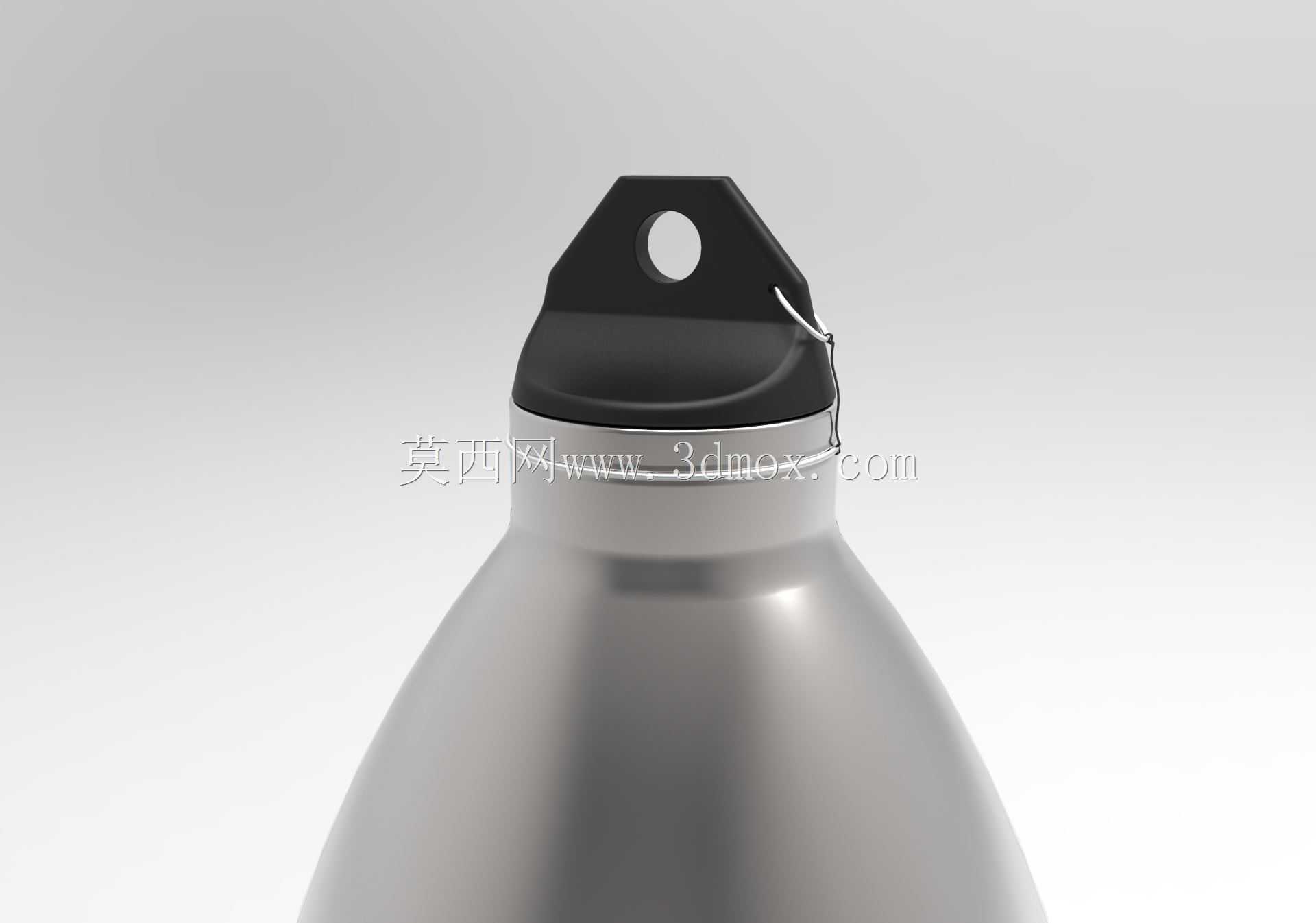

瓶体主体采用流线型回转结构，底部直径36.5毫米，整体高度190毫米，额定容积22盎司，约合623毫升，尺寸边界紧凑，可放入常规自行车水壶架与健身包侧袋。瓶口设置带挂孔的密封盖，挂孔可配合快挂扣接入背包织带或钥匙环，拓展携带方式。瓶身曲面经过连续过渡处理，中部夹持区域保持适当圆柱度，为束带提供完整贴合面，避免局部应力集中导致束带滑移。底部做加厚处理，提升放置稳定性与抗冲击能力，瓶身印刷区域位于夹持位下方，不会被夹持结构遮挡。

从结构建模角度看，该产品需要重点处理瓶身与夹持组件的同轴配合关系，束带环绕半径需与瓶身实测外径匹配，过松会导致夹持位旋转晃动，过紧则造成装配困难与瓶身局部受压变形。夹持位内侧需预留散热间隙，避免手机长时间紧贴瓶身影响热量散出，同时应避让手机侧键与摄像头区域，防止夹持过程中误触按键。两个卡位的开口方向与瓶身中心线平行，取放动作沿瓶身径向完成，符合单手握持瓶身、另一只手取放设备的操作习惯。整体结构无需复杂传动件，依靠束带预紧力与柔性衬层摩擦力即可实现固定，零件数量少，后期维护与表面更换方便，在运动用品结构设计中具有较好的工艺落地性。
