施文克双轴丝杆升降传动装置

该传动装置的核心结构为蜗轮丝杆升降单元，采用双侧输入轴对称布局，可适配多机联动的长行程同步升降工况，在冶金辊道高度调节、轻工生产线工位举升、舞台机械平台找平、仓储设备托盘抬升等场景中，能够替代液压油缸实现无油液污染、定位精度更高的刚性支撑。

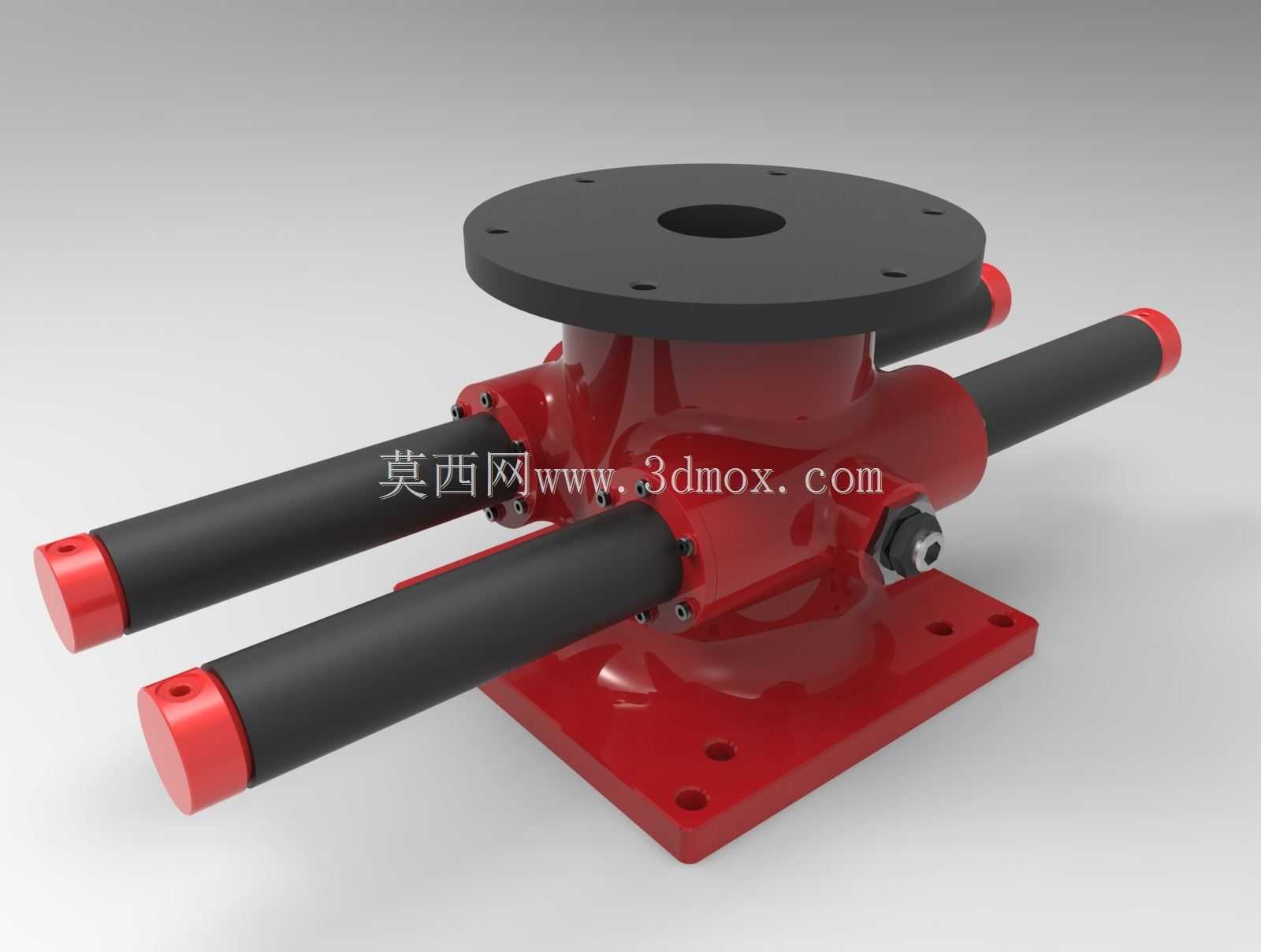

从实际装配边界来看，底部方形安装座预留四个沉头固定孔，可直接通过螺栓固定在设备机架或混凝土预埋钢板上，安装面平面度要求控制在0.1mm以内，避免壳体受附加弯矩导致内部蜗轮啮合偏载。顶部圆形法兰盘用于连接被举升工件，法兰端面均布的螺栓孔可适配不同规格的工装连接板，中心通孔为丝杆运动预留避让空间，防止升降过程中出现运动干涉。

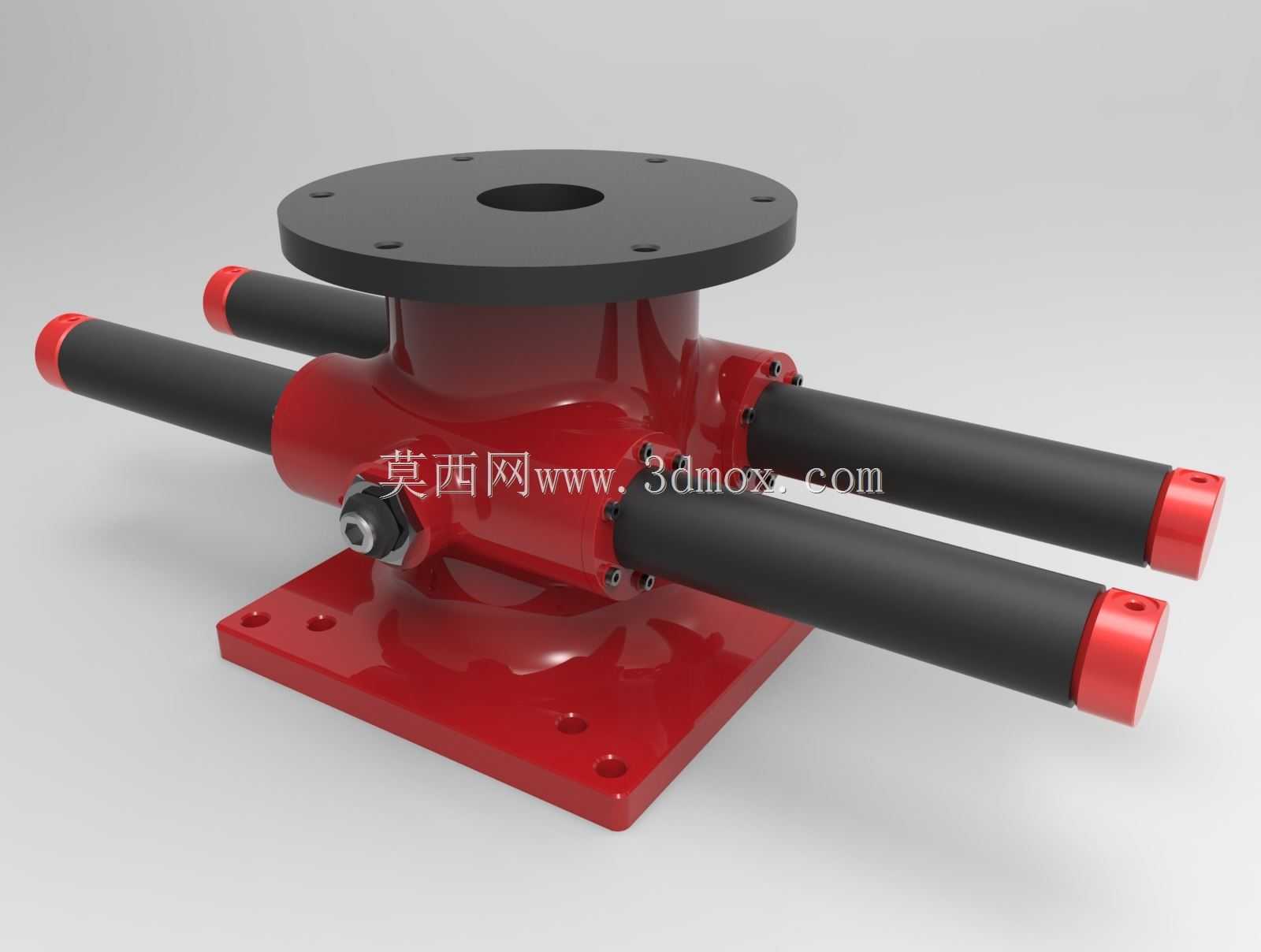

双侧伸出的黑色输入轴端可分别连接手轮、链轮或伺服电机，当两侧轴同时接入动力源时，可实现大减速比下的扭矩输入，降低驱动端的负载要求；若仅单侧接入动力，另一侧轴端可加装角度编码器，实时反馈升降位置，也可作为同步轴串联多台升降单元，保证长平台多点升降的同步性。红色壳体采用铸铁铸造成型，内部容纳蜗轮蜗杆副，壳体侧面的油塞用于加注润滑脂，出厂时已预填长效润滑脂，日常维护仅需按运行周期补充即可，无需频繁换油。

结构设计上，蜗轮与丝杆采用梯形螺纹啮合，具备自锁特性，当驱动端停止动力输入后，丝杆可自行锁止在当前位置，无需额外加装制动装置，大幅提升重载工况下的安全性。输入轴通过深沟球轴承支撑在壳体两侧，可承受径向载荷与少量轴向载荷，轴承端盖处设置密封圈，防止粉尘、切削液进入壳体内部，适配机加工车间、铸造车间等多尘环境。

选型过程中需重点核对丝杆行程与安装距的匹配关系，该装置的最低安装高度由壳体高度与丝杆缩回长度共同决定，若设备底部安装空间受限，可选用反装丝杆结构，将丝杆固定、壳体移动，进一步压缩整体安装尺寸。壳体与输入轴的同轴度公差在加工时严格控制，保证蜗轮蜗杆啮合侧隙处于合理范围，既避免卡滞，又减少回程间隙，满足精密定位场景的重复定位精度要求。
