红色立式隔膜式气压膨胀罐三维设计

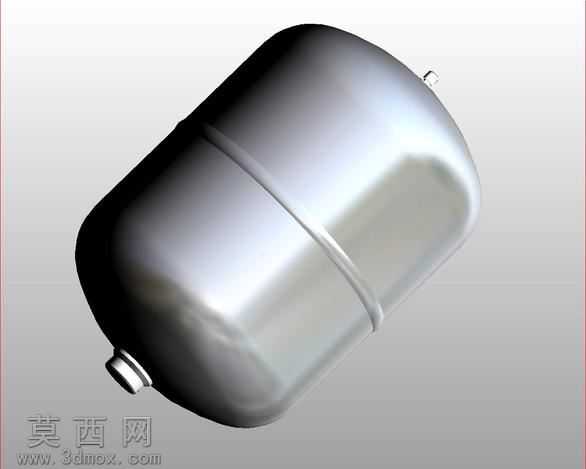

本模型为立式隔膜式膨胀气压罐，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循罐体类零部件的设计规范，先以旋转凸台特征构建罐体的主体轮廓，分别完成上半椭球形封头、中间直筒段、下半椭球形封头的基础曲面造型，再通过抽壳特征设定均匀的罐体壁厚，保证罐体承压结构的合理性。顶部中心位置设计有小型充气接口凸台，通过拉伸凸台与圆角过渡处理，消除结构应力集中点，罐体中部设计有一圈环形压合接缝结构，用于模拟隔膜式膨胀罐内部橡胶隔膜的固定压装位置，接缝处做等半径圆角处理，还原真实产品的压合工艺特征。材质渲染阶段，为罐体整体赋予高光泽红色烤漆材质，调整材质的反射粗糙度与高光强度参数，模拟金属罐体表面喷涂红色防护漆的质感，在场景中添加三点式布光，主光源从斜上方45度投射，突出罐体曲面的光影过渡效果，辅光源补充暗部细节避免死黑，环境光添加微弱的环境反射，让红色漆面呈现出真实的金属基底反光特性。结构设计上，整体采用轴对称布局，保证罐体承压时受力均匀，上下封头与直筒段的衔接处做平滑曲面过渡，避免直角结构带来的应力集中问题，顶部充气接口的尺寸符合常规气压罐充气阀的安装规格，中部压合圈的宽度与深度匹配隔膜固定的工艺要求，整体模型无破面、无重叠特征，所有曲面均做连续性检查，可直接用于装配验证、工程图导出或渲染展示使用。设计过程中优先考虑罐体的承压性能与工艺可行性，所有圆角参数、壁厚参数均参考同规格实际产品的设计标准，模型还原了膨胀罐的外观特征与核心结构，可用于给排水系统、暖通空调系统的配套装配设计，也可作为教学演示模型讲解压力容器的基础结构特点。
