演出舞台铝合金桁架支撑搭建结构

这套桁架结构主要面向临时演出、展会布展、户外发布会等需要快速搭建高空承载框架的场景，日常使用中既可以吊挂线阵列音响、帕灯、光束灯等舞台设备，也能承载喷绘背景、LED显示屏等展示物料，在婚庆典礼、商业路演、剧场临时改造项目中都有很高的出镜率。

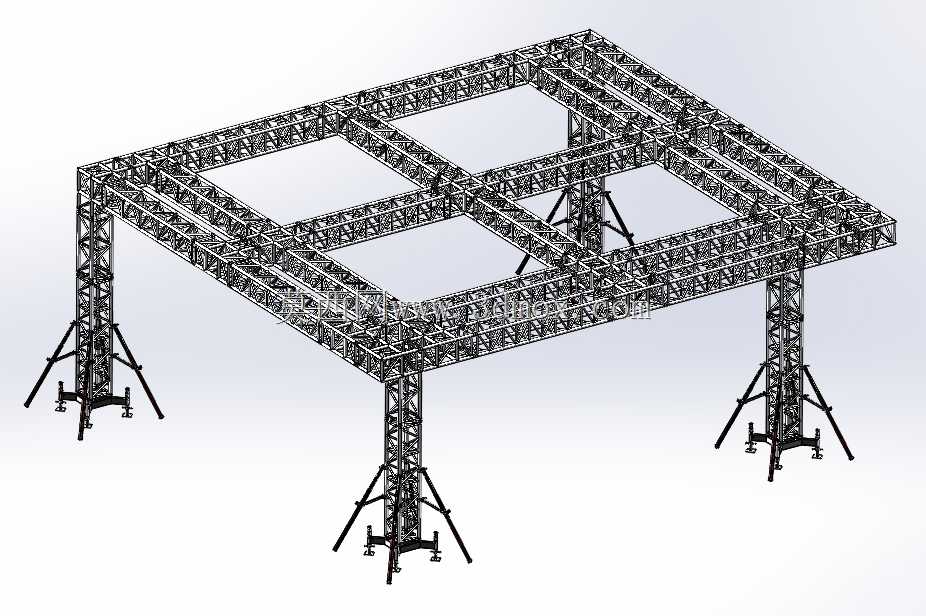

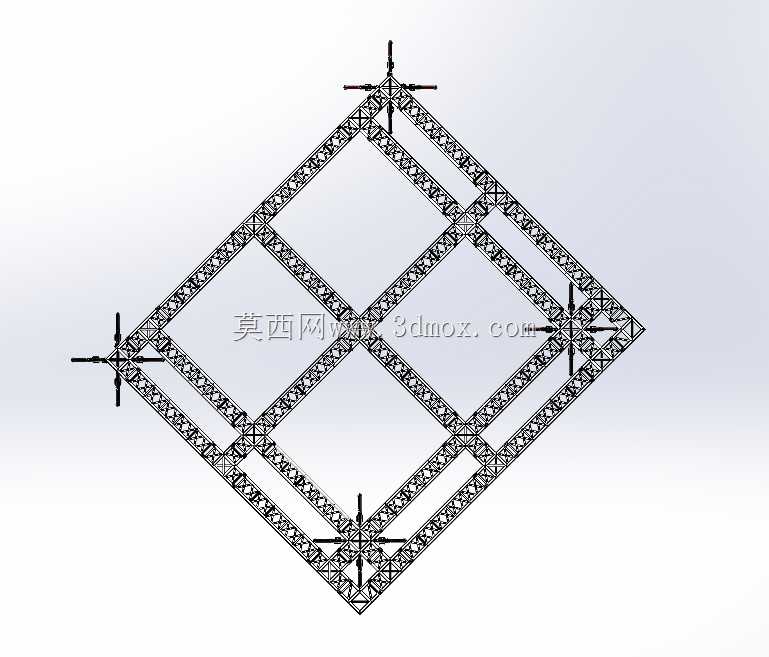

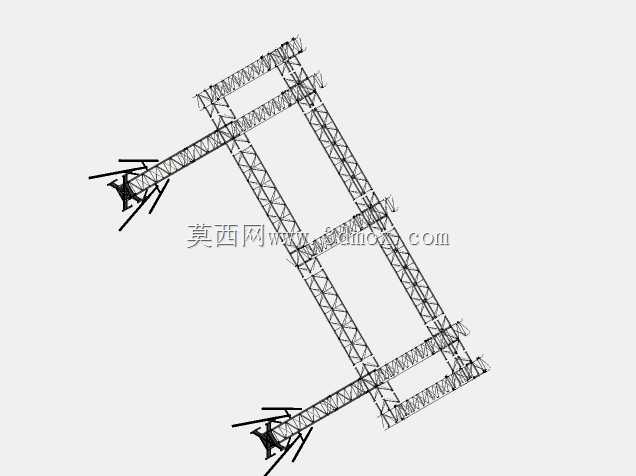

从结构组成来看，整套框架采用标准四方管桁架拼接而成，顶部为井字形排布的主承重梁，四组竖向支撑立柱分别布置在框架四角，每根立柱底部都配套了可调节支腿与三脚架式稳定撑杆。支腿底部的调节螺杆可以在不平整的户外地面快速调平，抵消场地沉降或者地面坡度带来的水平偏差；三脚架斜撑则从三个方向约束立柱底部的水平位移，避免立柱受侧向载荷时出现倾覆趋势。

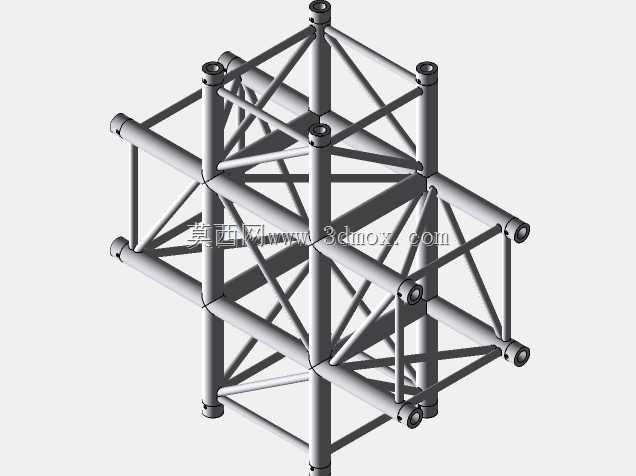

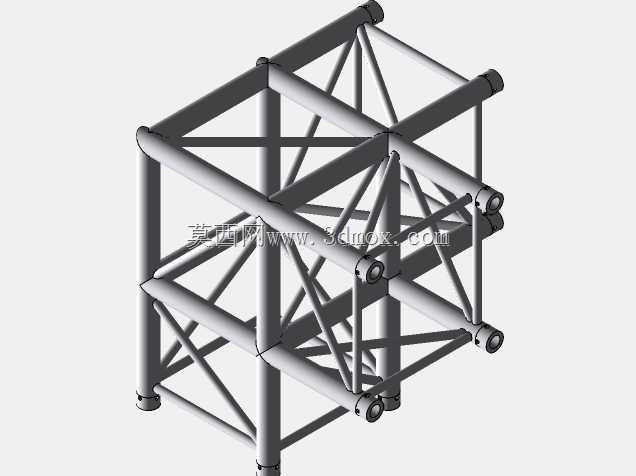

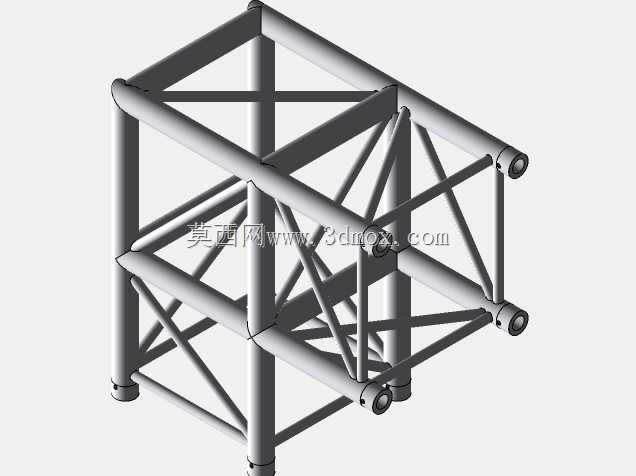

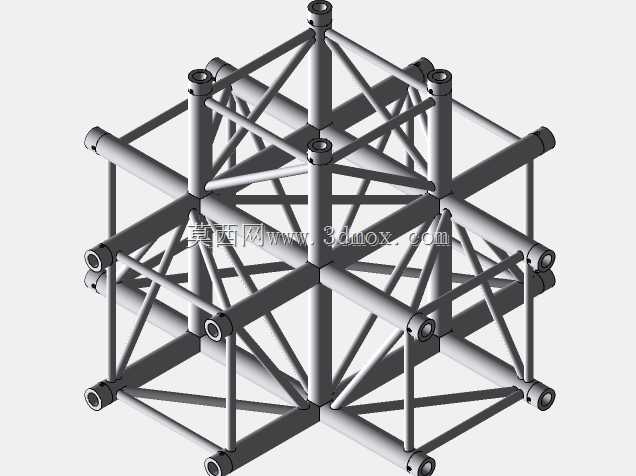

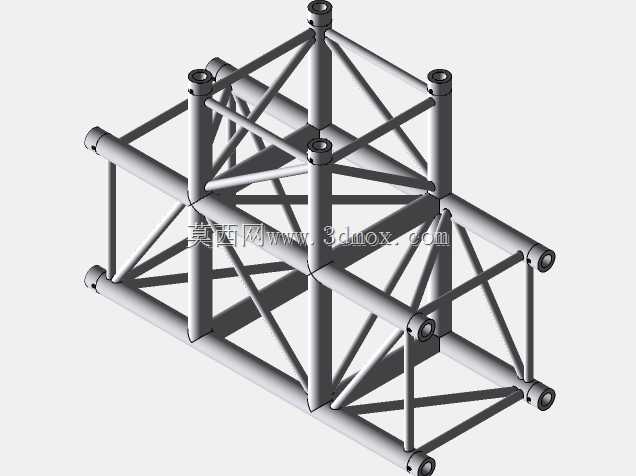

设计阶段优先考虑了模块化拼接逻辑，所有桁架构件都采用统一的端面连接接口，单段桁架长度控制在人工可搬运的范围内，现场不需要大型吊装设备，两到三名施工人员借助脚手架或者登高梯就能完成组装。顶部主梁的交叉节点处都预留了吊挂点位，点位间距匹配常规舞台灯具的挂装密度，施工时不需要额外在桁架上打孔焊接，直接用专用灯钩或者抱箍就能固定设备，既不会破坏桁架的防腐镀层，也能大幅缩短现场布线挂装的工期。

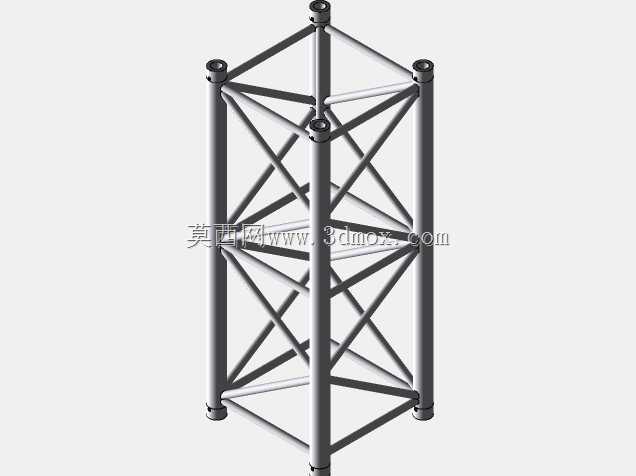

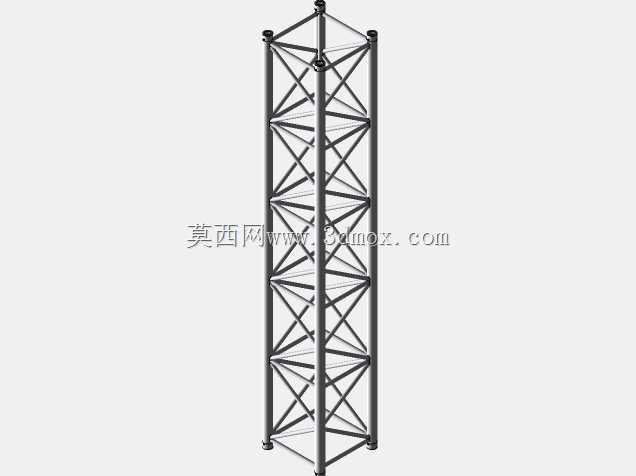

从受力特性上分析，这种空间桁架结构把竖向载荷通过腹杆分解为杆件的轴向拉压力，相比同截面的实心钢梁自重更轻，材料利用率更高。竖向立柱除了承受顶部传来的竖向压力，还要考虑户外使用时的风载侧向作用，因此底部三脚架的展开角度经过匹配，在不占用过多舞台周边空间的前提下，提供足够的抗倾覆力矩。安装边界方面，整套框架的投影覆盖范围由顶部桁架的拼接段数决定，可以根据舞台实际尺寸增减主梁段数，灵活调整整体跨度；立柱高度也可以通过增减竖向桁架段来调节，适配不同演出对灯光吊挂高度的要求。

建模过程中完整还原了每根腹杆的排布与连接节点细节，工程师在做施工方案校核时，可以直接在模型中模拟不同吊挂点位的载荷分布，提前验算单根杆件的受力余量，也能直观核对桁架与周边舞台、音响设备的空间干涉情况，避免现场搭建时出现构件碰撞或者吊挂空间不足的问题。
