多杆件交汇木质榫卯桁架连接节点

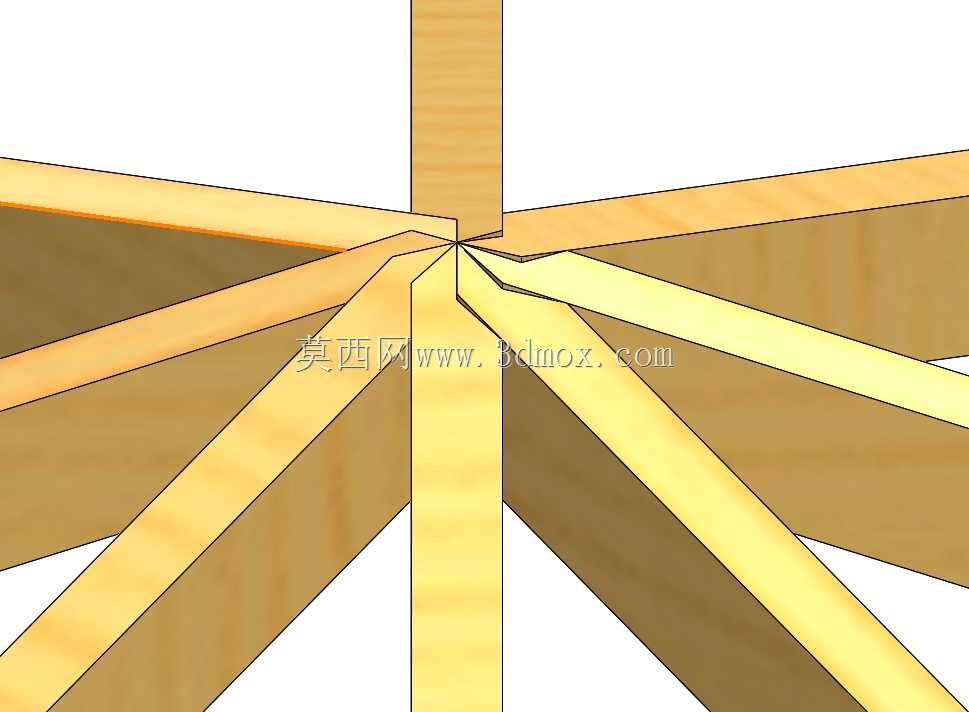

该节点用于多根木杆件在同一交汇点的集中传力，常见于坡屋顶木屋架、景观廊架、仿古木构以及大跨度轻型木结构的杆件汇交区域。现场安装时，各杆件端部按预设角度嵌入节点，接触面承担压剪复合作用，可减少附加金属件对外观的影响，同时保持木构体系的整体性。从受力角度看，节点区域需同时传递上弦杆的压力、腹杆的分力以及部分杆件的拉力分量，因此各切口方向、贴合面长度和杆件中心线的汇交精度直接影响局部应力分布。建模时先以交汇点为基准建立各杆件中心线，再按实际截面宽度和杆件夹角生成切口，避免中心线偏移带来的附加弯矩。杆件端部采用交错搭接方式，使不同方向的力通过承压面逐层传递，而非集中于单一薄弱截面。节点外形随杆件数量和角度变化，外轮廓由各木方截面自然围合，没有额外包覆件；安装边界需预留杆件穿入和微调空间，相邻杆件之间的间隙应控制在可现场修整范围内。切口深度需兼顾咬合长度与剩余截面，过深会削弱杆件有效承载面积，过浅则易在反复荷载下出现松动。贴合面应尽量沿木纹方向布置，减少横纹承压造成的局部压陷。对于屋面桁架，节点还需考虑恒载、活载和风荷载组合下的反向受力，腹杆角度变化会使接触面压应力方向发生偏转，设计时需校核最不利组合下的承压和剪切。该类节点在仿古建筑和现代木构中均有应用，前者强调构件穿插的秩序感，后者更关注工厂预制与现场装配效率。三维建模过程中可通过干涉检查提前发现杆件切口冲突，利用装配约束验证各角度贴合状态，并导出关键尺寸供木工放样。节点中心区域是应力交汇区，应避免在该位置开设额外孔洞或留有尖锐缺口；杆件端部倒角可减少装配磕碰，也能缓解应力集中。实际选材需关注木材纹理顺直度，节点区域避开节疤和斜纹，否则会显著降低抗剪和承压能力。对于外露木构，节点构造还应兼顾排水和通风，避免积水长期滞留于贴合缝隙。整体来看，这类节点把多方向杆件的连接转化为相互咬合的木构件组合，既体现传统榫卯的传力逻辑，也适合通过参数化建模调整杆件角度、截面和搭接顺序，为不同跨度和屋面坡度的木桁架提供可复用的连接方案。
