嵌套式六角铰接连杆伸缩机构

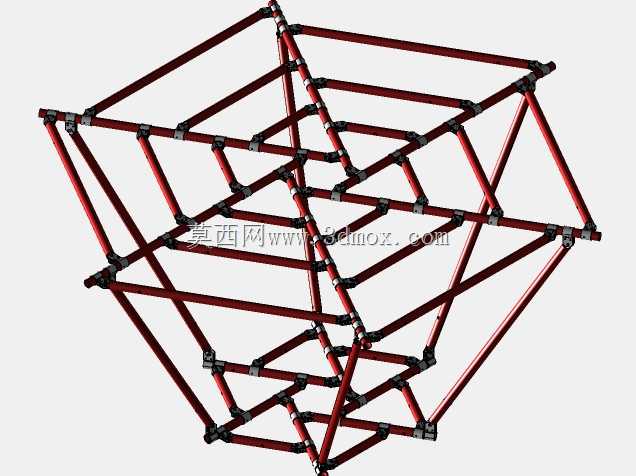

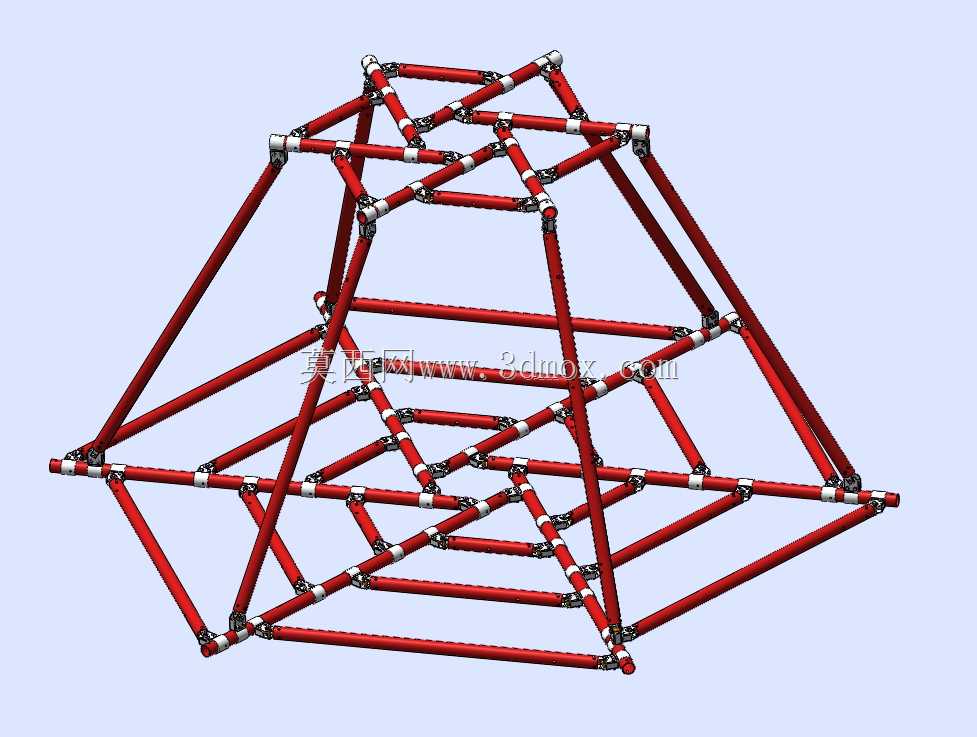

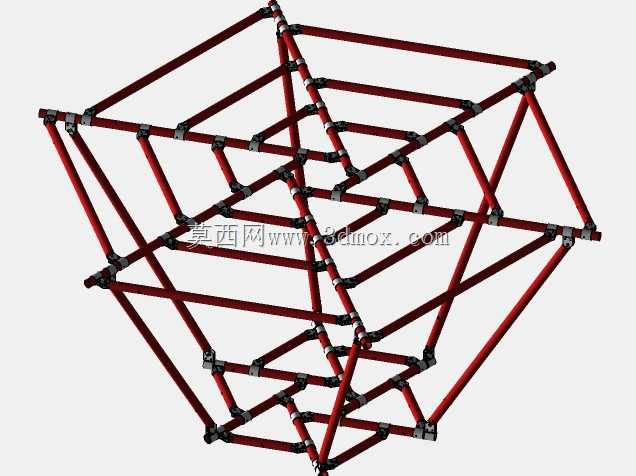

该结构以正六边形为基本拓扑轮廓，采用多组红色圆管杆件与银色铰接节点交错连接，形成内外嵌套、可同步展开收拢的空间连杆体系。杆件在节点处通过销轴实现转动约束，相邻杆段之间保持确定的几何夹角，使整体在运动过程中维持六角对称形态。从工程使用角度看，这类结构适合作为快速展开的支撑骨架、临时防护框架、轻型展陈支架或教学演示装置，在需要重复收放、运输体积受限的场合具有明显优势。

设计思路的核心在于把剪叉式伸缩原理嵌入六角形网格。每一条边并非单根固定杆，而是由多段短杆通过中间铰点串联，节点同时连接来自不同方向的杆件，使水平、斜向两个方向的运动相互耦合。当外缘节点沿径向移动时，内部铰点按既定比例跟随位移，整个桁架像多层同心六边形一样同步缩放。这种布置避免了单一大跨度杆件受力过长的问题，也让展开后的形状具有较好的辨识度。

从受力特性看，圆管杆件主要承受轴向拉压，铰接节点传递集中力并允许转动，结构整体不依赖抗弯来维持形态。展开状态下，六组边梁形成闭合轮廓，能够把局部载荷分散到周边节点；收拢状态下，各杆段相互贴近，外包络尺寸显著减小。节点处的连接块需要同时保证销轴同轴度和转动间隙，过紧会增大展开阻力，过松则会引起整体晃动，因此在建模时需重点控制孔位间距、配合公差以及杆件端部的干涉边界。

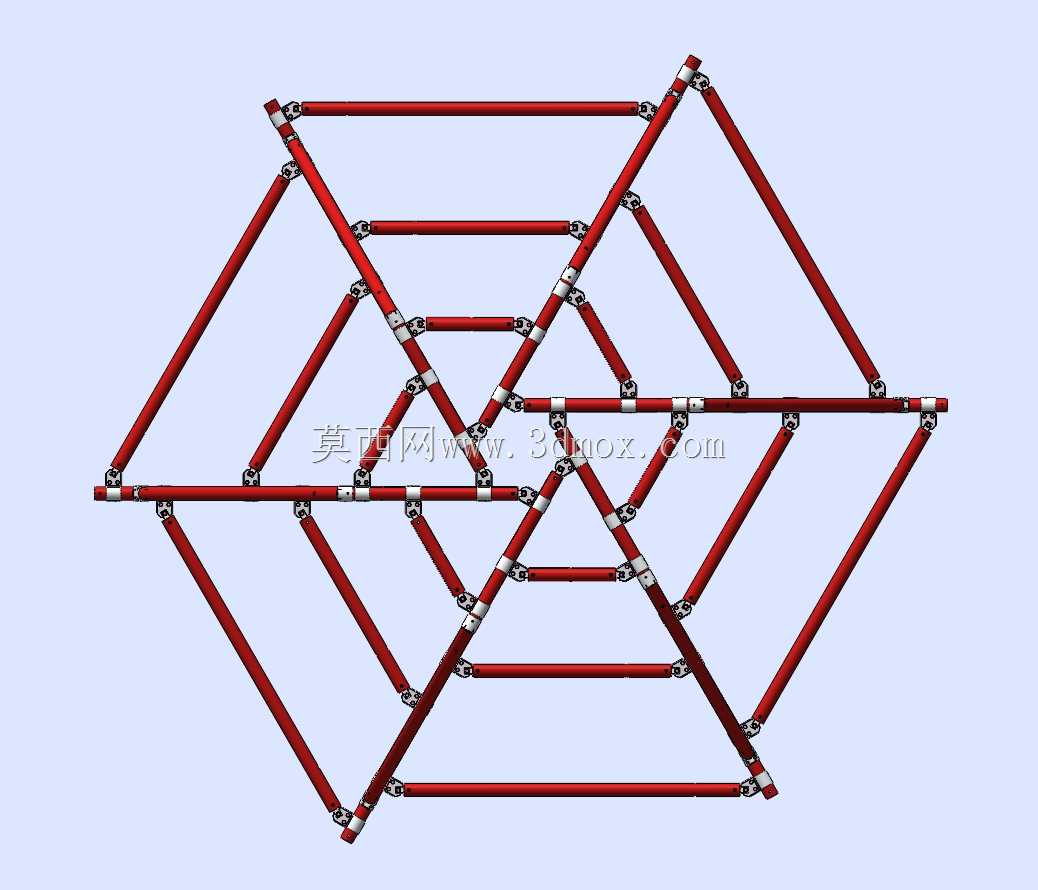

外形尺寸方面，模型呈现为扁平六角形平面桁架，厚度方向主要由管径和节点块高度决定，安装时需在六个角点或外缘节点预留滑动或固定接口。若用于支撑台面，应在底部节点设置脚垫或连接座；若作为伸缩框架，则需在外缘配置导向槽，限制节点只能沿径向运动。边界设计上要留出杆件转动所需的扫掠空间，尤其在多层杆交叉位置，收拢时相邻杆段会近距离贴合，必须确认端部接头不发生碰撞。

三维建模时可先绘制正六边形辅助线，确定外层、中层、内层铰点的分布，再用同一规格圆管和标准节点进行阵列装配。利用对称约束可减少重复配合，同时便于检查运动一致性。完成装配后应进行展开与收拢极限位置的干涉检查，确认销轴长度、螺母厚度以及节点块倒角均在安全范围内。对于实际制造，杆件可选用轻质金属圆管，节点采用机加工接头或冲压件，销轴端部做防脱处理；若用于展示场景，也可替换为工程塑料件以降低重量。整体而言，该模型把几何对称、连杆运动和轻量化骨架结合在一起，既适合作为机构原理验证对象，也可进一步衍生为可折叠支撑设备的基础框架。
