悬臂式轨道底端限位承托钣金件

项目分类:3D模型 发布时间:2021-08-23 ID:238925
  • 悬臂式轨道底端限位承托钣金件
  • 悬臂式轨道底端限位承托钣金件
  • 悬臂式轨道底端限位承托钣金件
  • 悬臂式轨道底端限位承托钣金件
  • 悬臂式轨道底端限位承托钣金件
  • 悬臂式轨道底端限位承托钣金件
  • 悬臂式轨道底端限位承托钣金件

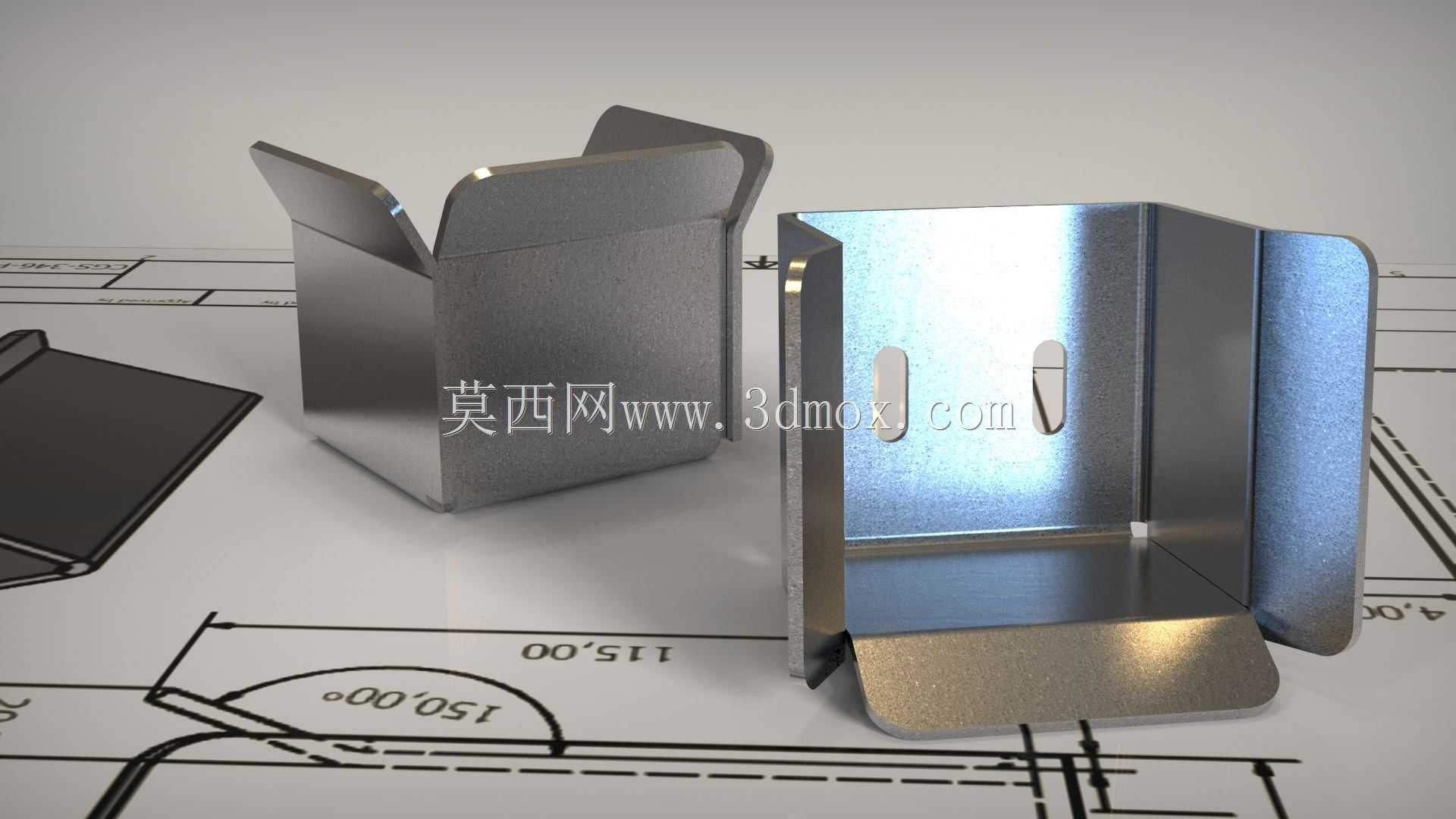

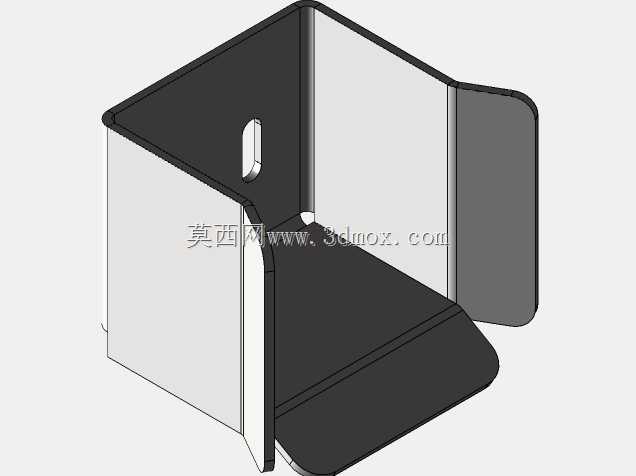

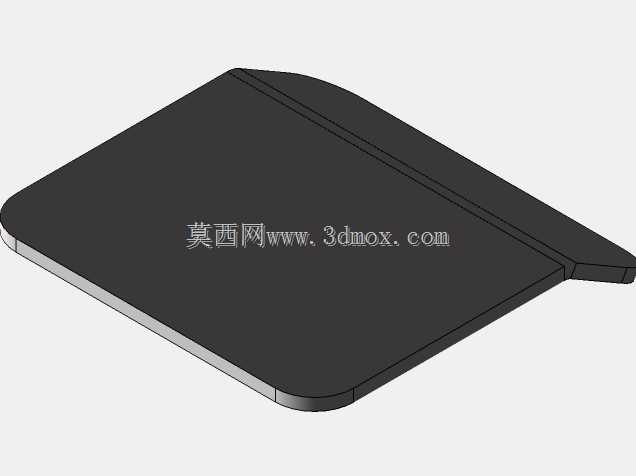

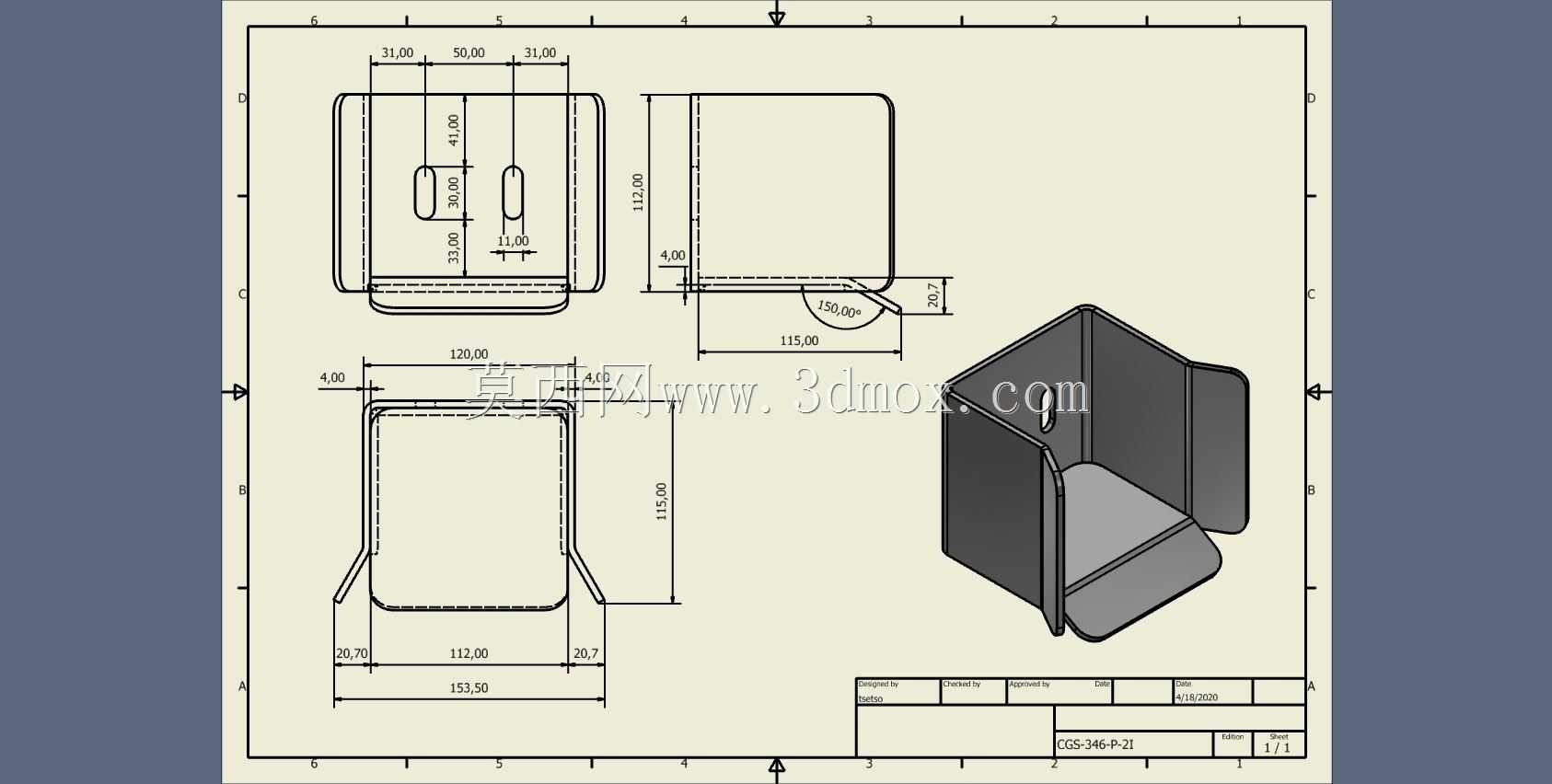

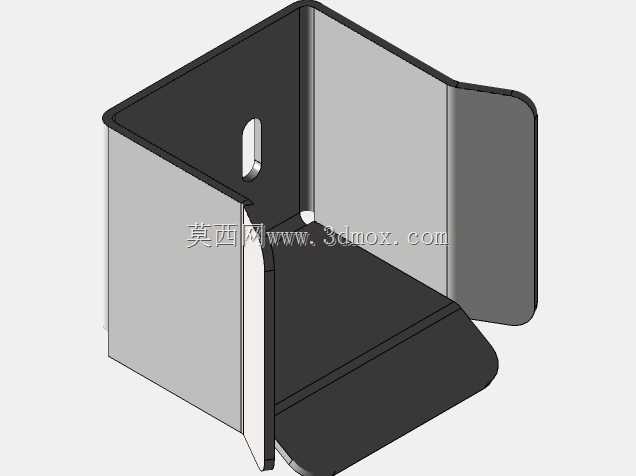

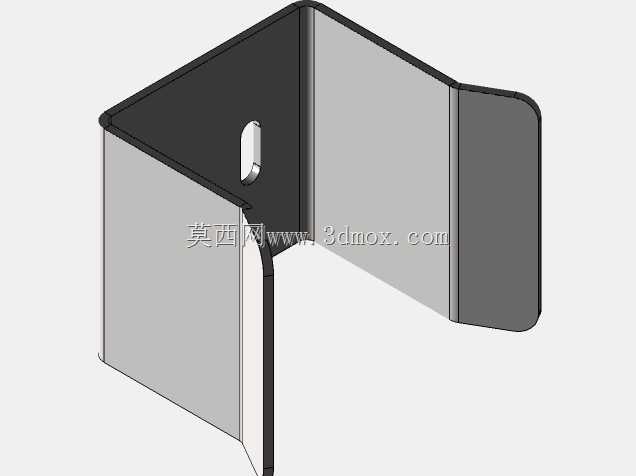

该构件多用于轻型悬臂滑移轨道的端部收尾位置,常见于厂房工位物料输送线、工装夹具吊挂系统、轻型工位器具的滑移导轨末端,主要承担轨道端部封堵、滑移件行程限位、竖向荷载承托三重作用,避免滑移吊具从轨道端口脱出,同时抵消滑移件到位时的侧向冲击与竖向下坠力。从结构形态看,整体采用薄板折弯成型,主体为三面围合的U型腔体,腔体开口侧可直接套入悬臂轨道的端部型材,无需额外加工复杂嵌合槽,依靠折弯边的贴合面实现与轨道外壁的定位贴合。腔体底部延伸出外翻的折弯搭接边,安装时该边可贴靠在轨道安装基准面或端部支架的承托面上,通过紧固件完成锁附,增大接触面积的同时分散构件受到的冲击力,避免薄板局部受力变形。腔体背板上预留两个长圆形安装孔,孔位长度方向留有调节余量,可抵消轨道型材切割的长度公差、安装面的平面度误差,装配时无需精准配钻,可沿孔长方向微调构件的最终安装位置,降低现场装配的修配工作量。折弯转角处均做了等半径圆角过渡,既避免钣金折弯时转角处出现应力开裂,也消除了安装过程中的锐边割手风险,同时减少应力集中点,在受到滑移件反复撞击时不会从转角处萌生裂纹。构件的围合边高度经过匹配设计,套入轨道后可完全覆盖轨道端部的切割断面,既遮挡型材切割后的毛刺与不平整断面,也能对滑移到端部的行走件形成刚性阻挡,围合边的高度大于行走轮的半径,可保证轮体撞击时不会出现翻越脱轨的情况。在实际选型应用中,该构件适配的轨道截面宽度需与U型腔体的内空尺寸保持匹配,单边间隙控制在常规钣金装配公差范围内即可,间隙过大会导致安装后出现旷量,受到撞击时容易产生晃动,长期使用会造成连接紧固件松动;间隙过小则无法顺利套入轨道端部,现场需要额外修磨折弯边,增加装配工时。安装时需保证底部搭接边完全贴合承托基准面,两个长圆孔内的紧固件需均匀锁紧,避免单侧受力造成构件偏斜,若用于冲击载荷较大的工位,可在搭接面与基准面之间增加薄止动垫片,缓解反复冲击带来的紧固件松脱问题。该类钣金构件没有复杂的曲面特征,建模过程中优先通过基体法兰生成主体板材,再通过边线法兰完成各围合边与搭接边的折弯,长圆孔采用拉伸切除一次成型,建模时需同步预留钣金折弯的扣除量,保证展开后的下料尺寸与实际加工尺寸一致,折弯系数需匹配所选板材的材质与厚度,避免加工后出现内空尺寸超差、无法装配的问题。
