316不锈钢立柱底座连接法兰盘

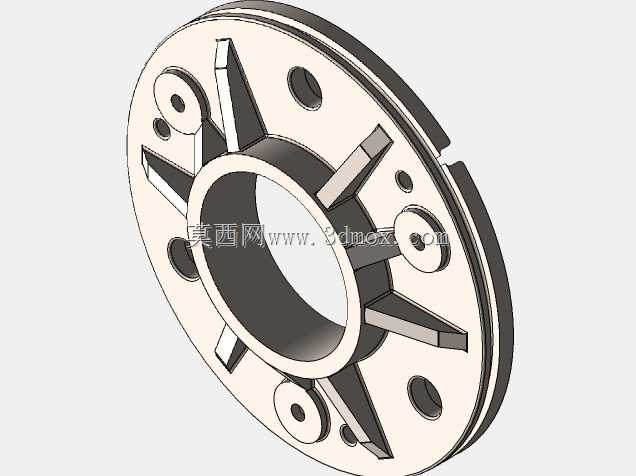

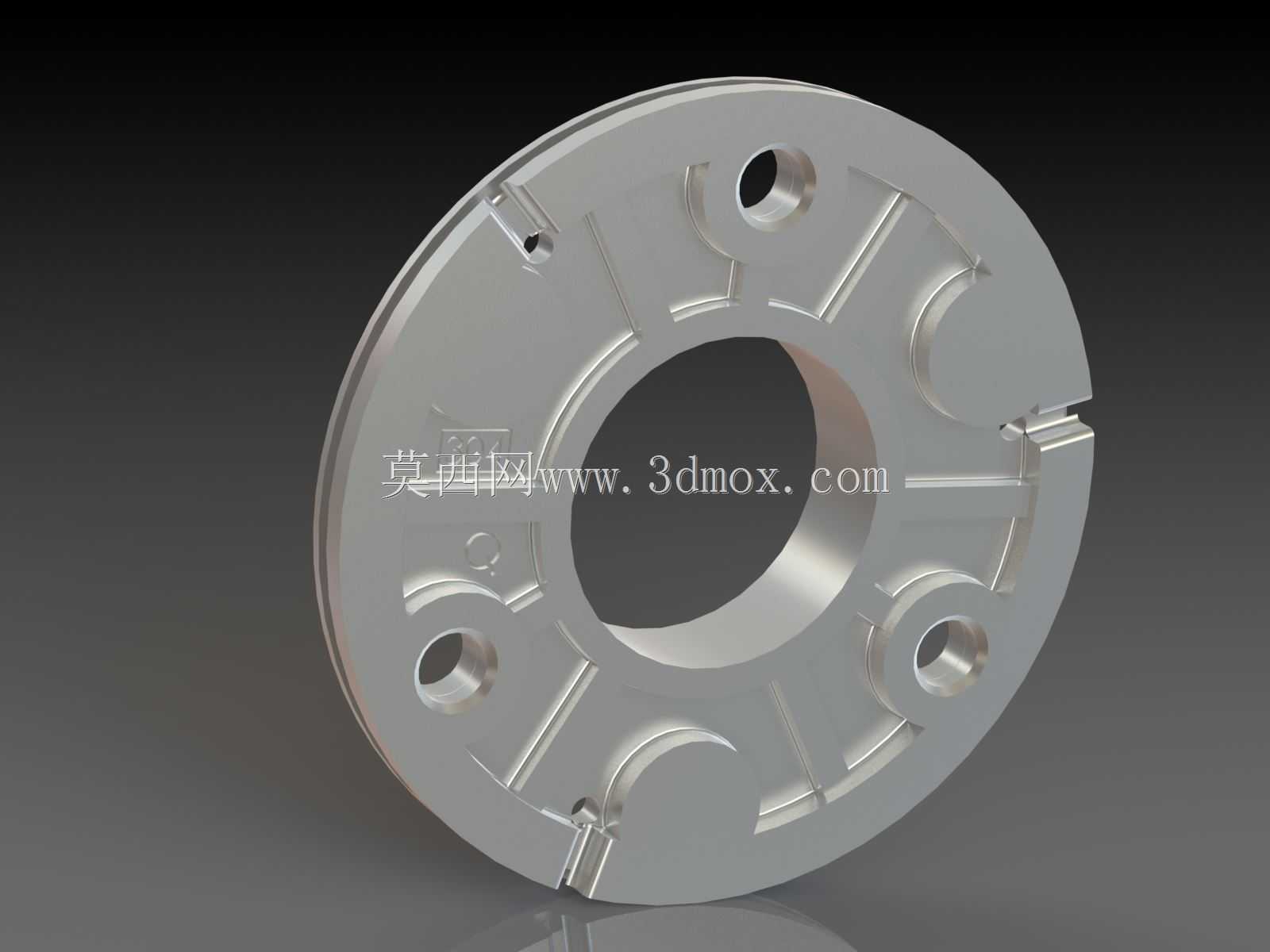

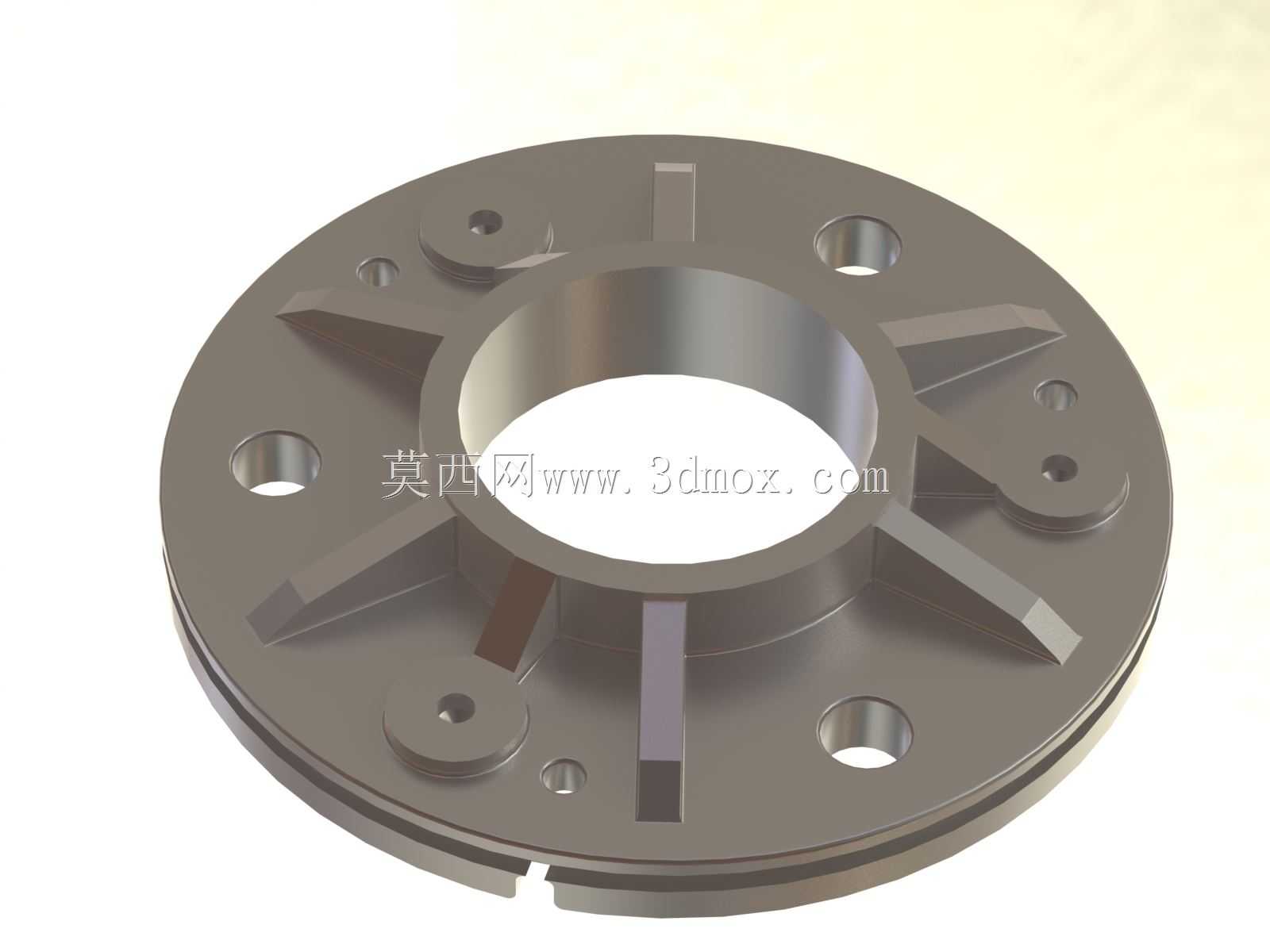

该零件为316不锈钢材质的圆形立柱底板，核心作用是将直径42.4mm的CHS圆形钢管立柱垂直固定在土建基础面上，常见于户外走道、楼梯扶手、阳台护栏及临海景观护栏工程。从结构布局来看，底板中心设置凸起的同轴轴套，内孔与立柱钢管外径采用小间隙配合，装配时钢管插入轴套段后可通过周边点焊或塞焊完成固定，相比普通平底板大幅提升立柱根部的抗倾覆能力，避免护栏受侧向冲击时焊缝直接撕裂。底板盘面沿圆周均匀分布三处安装通孔，孔位适配常规膨胀螺栓规格，安装时无需在现场对立柱进行复杂裁切定位，只需将底板贴合基础面标记孔位后钻孔锁紧紧固件即可。盘面还预留了三处弧形缺口与定位凹槽，一方面可避让基础面预埋的凸起钢筋或不平整区域，另一方面在多段护栏拼接时可作为周向角度微调的基准，保证扶手管的直线度。设计阶段优先考虑了户外腐蚀环境的使用需求，316材料本身具备优异的耐氯离子腐蚀性能，盘面所有棱边均做倒钝处理，不存在应力集中的尖锐尖角，既避免安装过程中划伤施工人员，也能减少使用过程中边角积灰积水造成的局部腐蚀。从安装边界来看，底板整体外径大于立柱直径，形成足够的受力支撑面，将立柱传递的水平荷载分散到更大面积的基础混凝土上，降低基础单位面积的压应力，即使在人员密集的公共走道区域，也能满足护栏的侧向荷载规范要求。建模过程中重点保证了轴套内孔与安装孔的位置度公差，三个安装孔的中心圆直径与行业常规护栏底座的安装尺寸完全兼容，可直接替换同规格的铸铁或普通碳钢底座。轴套的凸起高度经过匹配计算，既保证钢管插入后的定位长度足够，又不会过多占用立柱底部的装饰空间，后期可直接搭配常规装饰盖板遮盖底板与膨胀螺栓，提升护栏整体外观一致性。盘面的减重凹槽在不降低底板整体结构强度的前提下减少了材料消耗，同时凹槽的走向沿径向布置，不会破坏底板的径向受力路径，在承受垂直荷载与侧向弯矩时，应力可均匀分散到整个盘面，避免局部应力过大导致底板变形。
