萨博汽车品牌立体标识造型结构

该模型还原的是萨博汽车品牌标识的立体标牌结构，主要用于车辆前脸、尾门、轮毂盖、方向盘盖板、内饰饰板以及品牌展示墙、展车展台、维修接待区形象墙等场景。作为品牌识别件，它并不承担机械承载功能，却直接影响整车外观一致性、装配贴合度和品牌质感，因此在建模时需要同时兼顾图形还原、曲面过渡、安装边界和后期加工可行性。

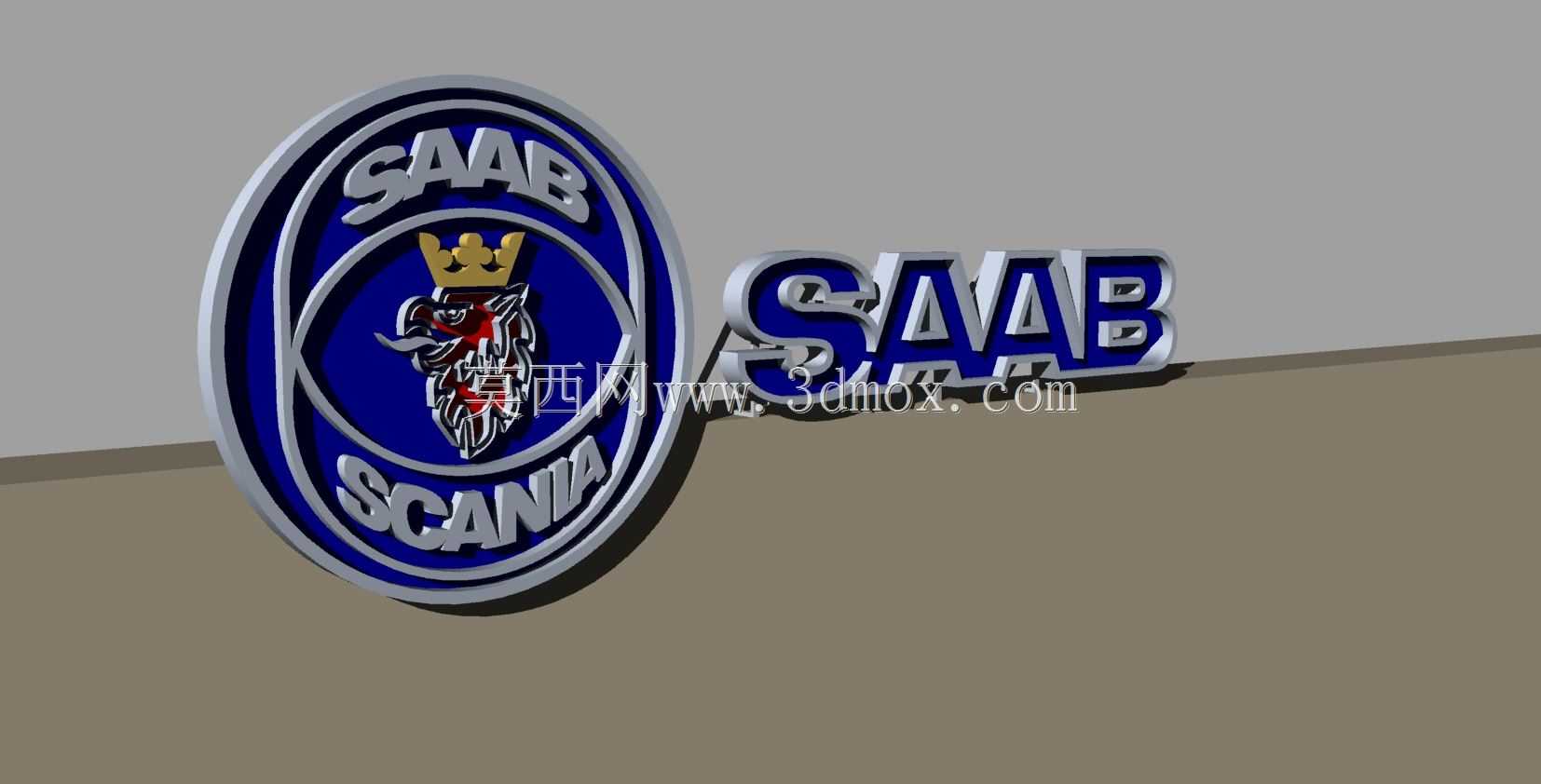

标识主体由椭圆形外框、内层圆形徽记、皇冠、狮鹫图形以及外侧SAAB立体字组成。椭圆外圈采用宽厚的凸起边框，形成明显的视觉边界；内部圆形区域承担主要图案，皇冠位于上部，狮鹫头部居中，SCANIA弧形文字沿下半圆排布。各元素之间并非简单贴图，而是通过分层拉伸、倒角和曲面偏移形成高低差，使标牌在光照下产生连续阴影，增强金属质感和辨识度。外侧SAAB字母独立成组，字腔封闭、笔画粗壮，适合后续做抛光、镀铬、喷漆或覆膜处理。

从结构设计角度看，这类标识通常需要先确定外轮廓包络面，再反推背部安装面。若用于车身外板，背面应随安装区域曲面做随形贴合，边缘预留均匀胶槽或定位柱位置；若用于平面展台或墙面，可保持平板背部并增加沉孔、背胶槽或螺柱安装位。模型中徽记与字母之间的相对间距、椭圆长短轴比例、圆形徽记直径和字高需要保持严格比例，任何一处偏移都会破坏原厂识别特征。

曲面处理上，皇冠尖角、狮鹫喙部和字母内转角属于细小特征，倒角不能过大，否则会丢失图形锐度；也不能完全保留尖角，否则在注塑、压铸或CNC加工时容易出现充型不足、崩边或应力集中。外圈边框、字母正面和徽记底面可设置不同高度层级，便于在渲染中区分镀铬亮面、蓝色漆层和深色底纹。实际生产中，这些层级还能对应不同工艺：亮面区域可做电镀或抛光，蓝色区域做填漆或阳极氧化，凹陷区域做喷砂或哑光处理。

安装边界方面，标牌外轮廓应避开车身棱线、雷达罩、摄像头开孔和钣金焊接边。若布置在进气格栅上，需要校核背后卡脚与格栅筋位的干涉；若布置在尾门，则要确认背胶覆盖面积、曲率变化和水洗时的边缘翘起风险。三维建模阶段把正面造型、背部随形面、定位特征和边缘倒角统一完成，能够直接为后续结构评审、工装夹具设计和小批量样件制作提供依据。
