管道式火花熄灭阻火装置结构设计

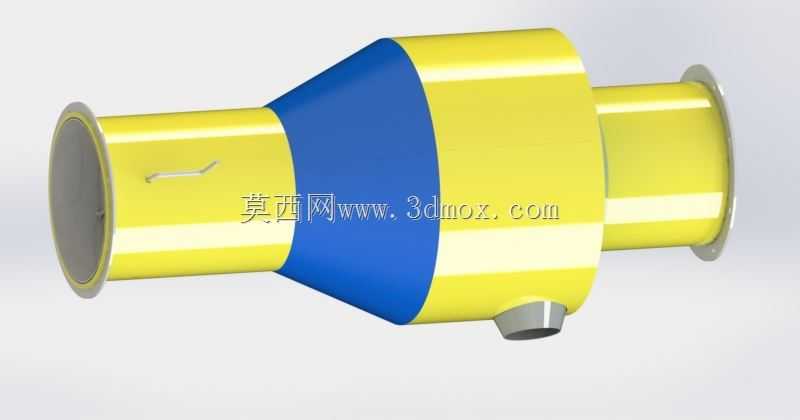

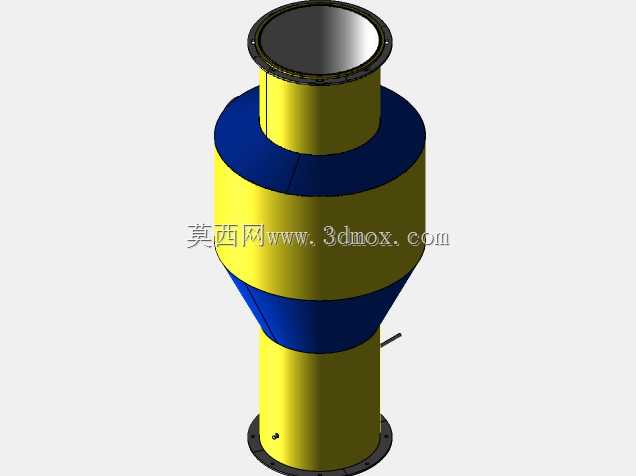

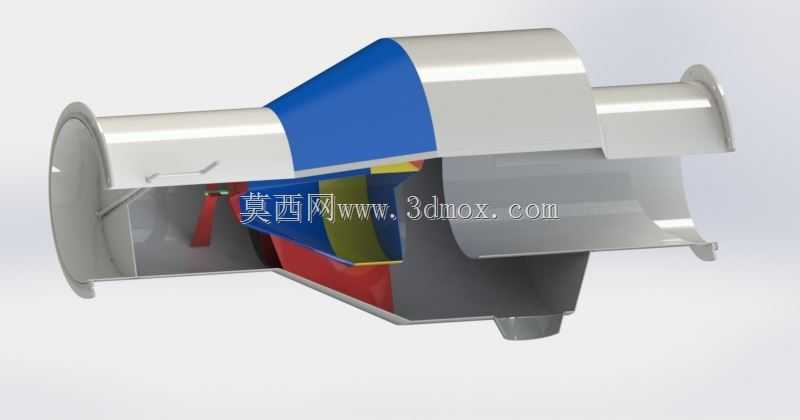

该装置核心功能为阻断排气管道内夹带的高温火星与火焰传播，常配套于内燃机排气系统、粉尘收集管路、可燃废气排放段，避免未完全熄灭的碳粒、金属灼屑随气流喷出引发周边可燃物起火，在仓储动火作业、林区作业车辆、木工除尘系统、石化尾气排放场景中属于必备安全部件。整体采用同轴直通式筒体结构，两端设置快装卡箍接口，可直接嵌入同管径管路完成对接，无需额外变径转接；筒体中段设置扩容腔，气流进入后通流截面骤然扩大，流速快速降低，夹带的高温颗粒在腔体内碰撞折返，通过与金属壁面接触完成热交换，温度骤降至燃点以下，同时侧壁预留小口径排污接口，可定期排出腔体积存的碳渣与冷凝积液。设计阶段优先考虑流阻与阻火效率的平衡，扩容段长度与进出口管径比值控制在合理区间，既保证颗粒有足够停留时间完成冷却，又不会造成过大排气背压影响上游设备动力输出；筒体采用分段式结构，中间蓝色段为可拆解芯体容纳腔，维护时可直接拆开清理内部积碳，无需将整个装置从管路中切割拆除。安装边界方面，两端接口端面与筒体轴线垂直度需控制在公差范围内，保证卡箍密封面完全贴合，侧壁排污接口朝向下方或侧下方，便于积液靠重力自然汇集排出；装置整体重量集中在中段扩容腔，管路跨度较大时需在筒体下方增设支撑托架，避免长期振动导致接口焊缝开裂。实际选型时需匹配上游排气流量与管径，若管路内存在脉冲气流，可在装置前后增设短段直管稳流，避免高频脉动直接冲击内部阻火芯；材质选用上根据排气温度适配，普通工况采用碳钢焊接成型，腐蚀性尾气场景可更换不锈钢材质，连接处密封垫选用耐温石棉或石墨复合垫，杜绝高温烟气从接缝处泄漏。
