槽轮式间歇滑动机构展示摆件

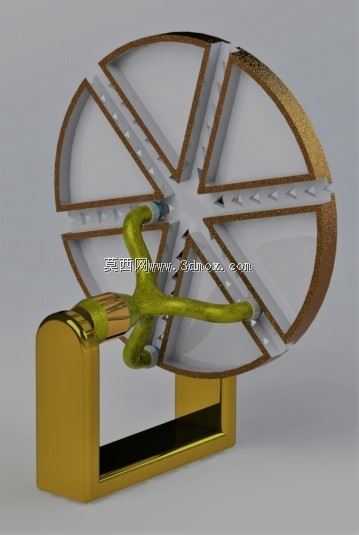

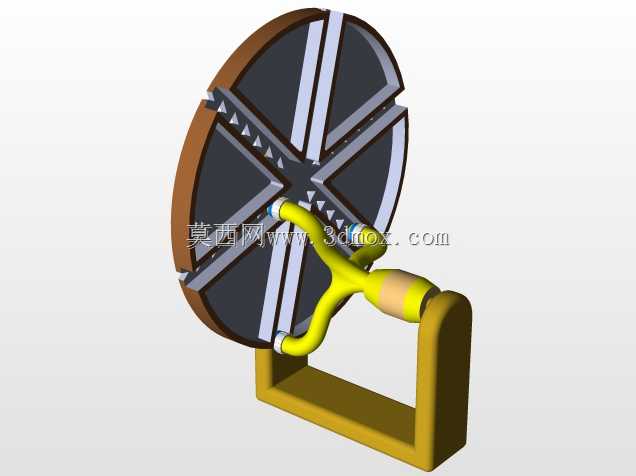

该装置核心为带径向滑槽的槽轮盘与曲柄拨销组合，拨销随曲柄回转时嵌入滑槽，驱动槽轮完成单步定角转动，曲柄空程段槽轮由锁止弧定位保持静止，可直观呈现间歇运动的时序逻辑。这类结构在轻工送料、工位转台、分度进给场景中应用广泛，能将连续回转输入转化为步进式输出，匹配上下料、检测、装配工序的节拍需求，相比凸轮分度机构，槽轮结构加工难度更低，调试维护更简便，适合中低速、中等载荷的分度工况。

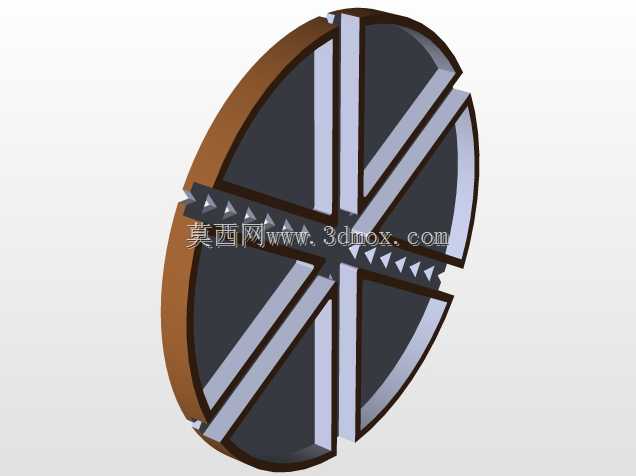

设计阶段先确定槽轮的槽数与动停比，再反推曲柄回转半径与拨销位置，保证拨销进入、退出滑槽时无刚性冲击；槽轮盘面采用六槽均布布局，单次转位角度为六十度，锁止弧与曲柄凸缘的配合间隙控制在合理范围，既避免卡滞又限制转位间隙。底座采用L型悬臂支撑结构，曲柄转轴安装座与槽轮支撑面保持垂直，两轴中心距依据槽轮分度圆半径与曲柄偏心距匹配确定，安装时需校验转轴同轴度与盘面平面度，防止运转时出现拨销别劲、槽轮窜动问题。

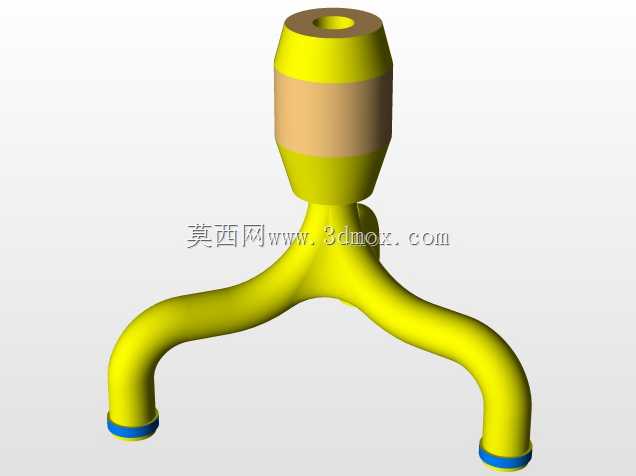

外形上槽轮盘采用轮辐式减重设计，既降低转动惯量，又可直观观察内部滑槽与拨销的啮合过程；曲柄采用弯折式造型，兼顾拨销固定与手动摇转操作，底座预留的安装平面可直接固定在桌面或工装台架上，整体边界尺寸适配桌面展示与教学演示场景。从工程应用角度看，该模型可用于验证槽轮分度的运动轨迹、速度波动特性，也可作为自动化分度工位的原理验证载体，帮助设计人员评估槽数、曲柄转速对转位冲击、定位精度的影响，为实际设备的间歇机构选型与参数优化提供直观参考。
