防滑重载型格栅踏板平台走道板

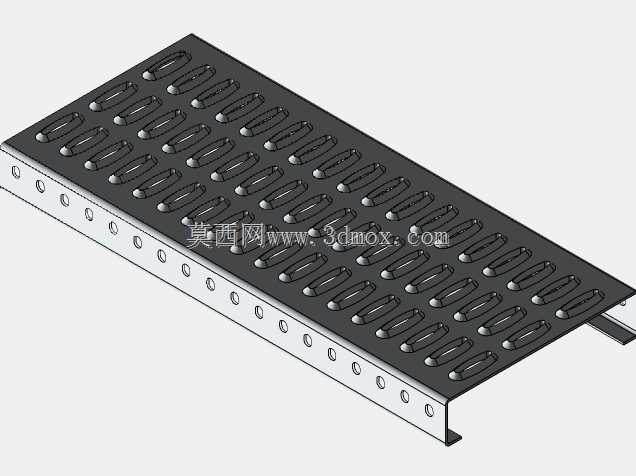

该格栅板主要用于工业操作平台、设备检修走道、地沟盖板以及梯步踏步位置，在油污、水渍或切削液较多的车间环境中，能够快速排走液体并提供稳定摩擦力，避免人员行走时打滑。板体采用折弯成型的U型截面，两侧立边均匀布置安装孔，可直接通过螺栓与下方支撑梁连接，也可在连续铺设时实现板块间的拼接固定，安装边界清晰，便于现场按支撑间距排布。板面密布长腰型冲孔，孔型沿长度方向规则阵列，既保证液体、碎屑能够顺利下落，又保留足够的实体承载面积，使脚部踩踏时受力均匀，不会因开孔过大产生明显硌脚感。孔边形成的凸起翻边进一步增强防滑效果，在人员频繁通行或搬运小件物料时，可提供可靠的抓附力。从结构设计角度看，整体采用薄钢板一体冲孔后折弯成型，工艺路线简洁，适合批量生产。两侧折弯立边不仅提高板件整体抗弯刚度，也明确了安装基准面；在支撑跨距固定的条件下，这种截面形式能在控制板厚与重量的同时，满足常规人行载荷下的挠度要求。建模时需要重点控制冲孔阵列间距、孔端圆弧过渡以及折弯边与孔位的安全距离，避免孔边过于靠近折弯线造成成型开裂或局部强度削弱。端部折边与支撑面贴合，能够限制板块横向窜动；侧边预留孔位可根据实际支架孔距进行适配，也方便后期拆卸维护。对于地沟或平台边缘位置，该结构还可配合边框或支撑梁形成连续通道，减少积油、积水和杂物堆积。在设备周边布局时，可依据走道宽度选择单板或多板并排铺设，利用侧边孔位完成锁紧，使整个铺面保持平整连贯。长腰孔方向与通行方向配合布置，能够在排水排屑和防滑性能之间取得平衡；板面整体低矮，不会明显增加平台高度，对原有操作空间影响较小。这类格栅件在自动化生产线、机床周边、检修通道和泵站平台中都有较强适用性，结构形式简单但对孔型排布、折弯刚度和安装孔位匹配度要求较高，三维建模时应同步考虑成型工艺与现场装配关系，确保模型既能反映真实外观，也能直接用于结构校核与安装干涉检查。
