大空间车间用环形空气扩散装置结构

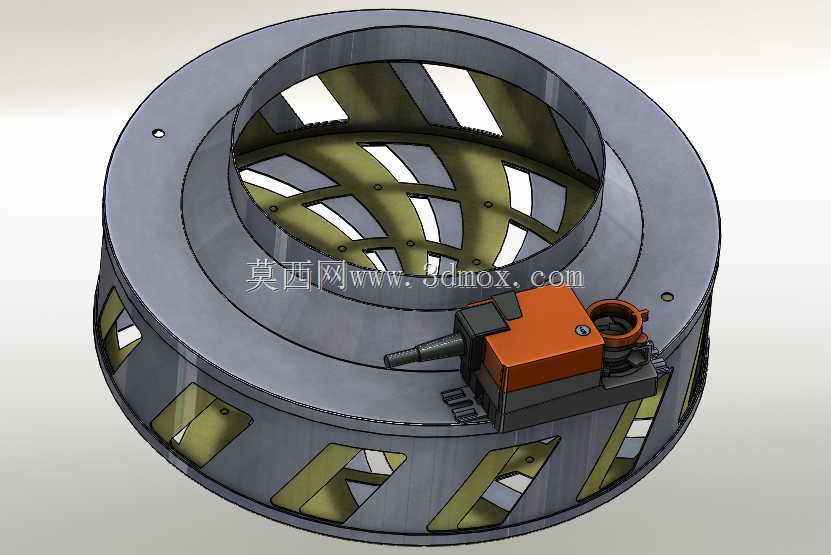

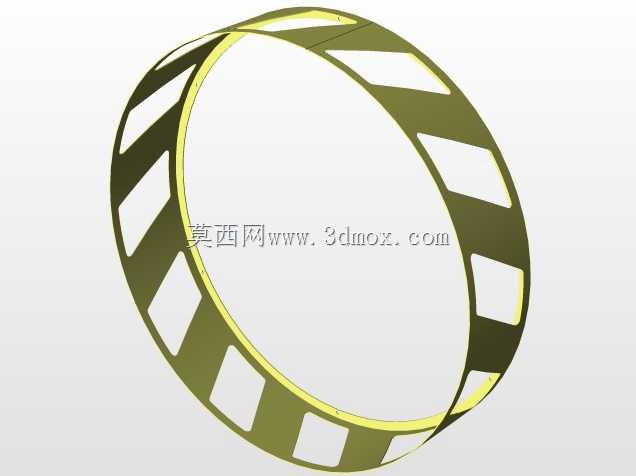

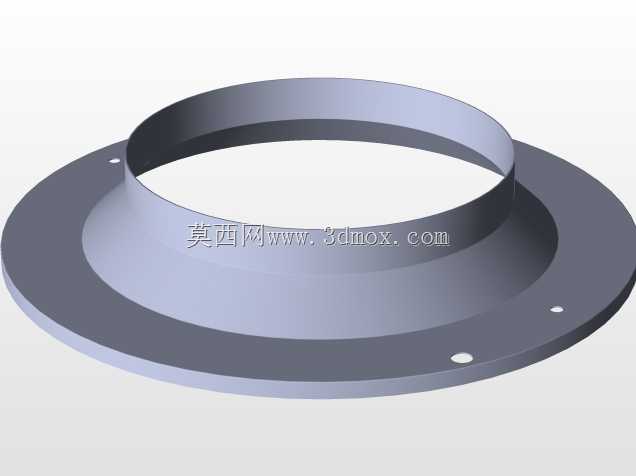

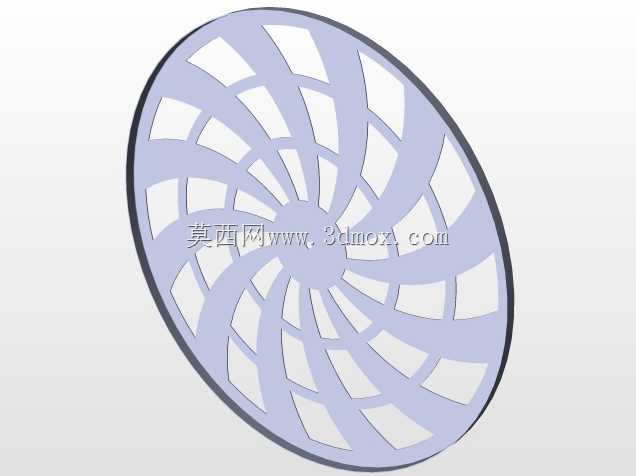

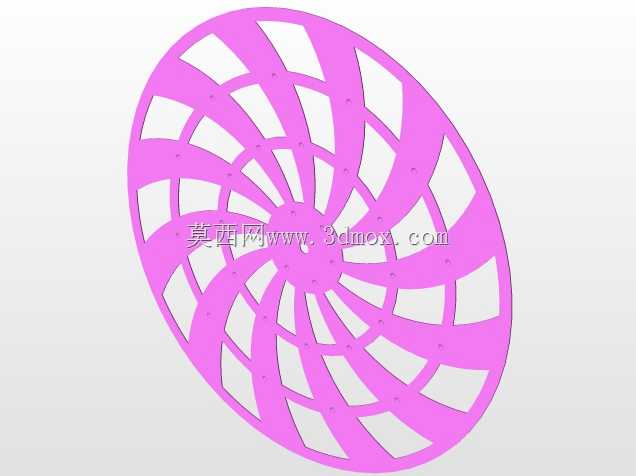

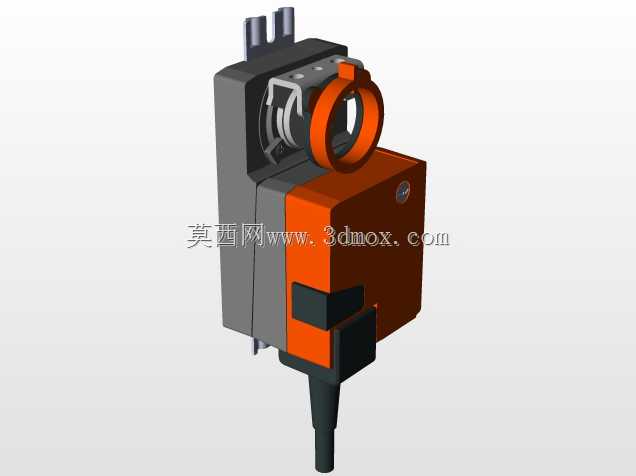

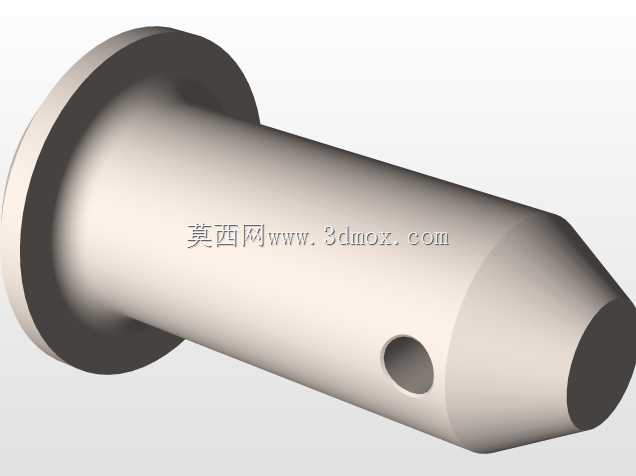

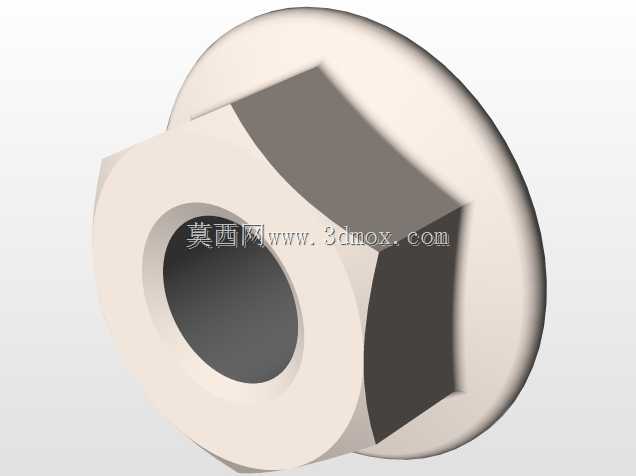

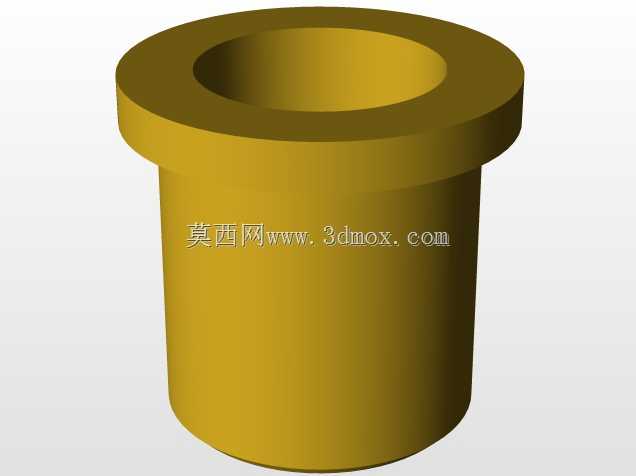

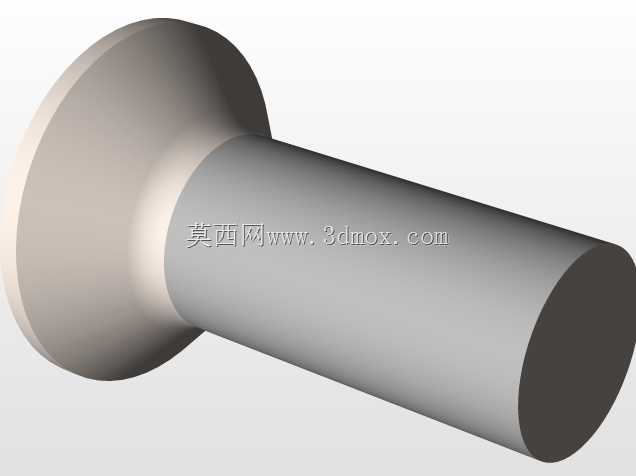

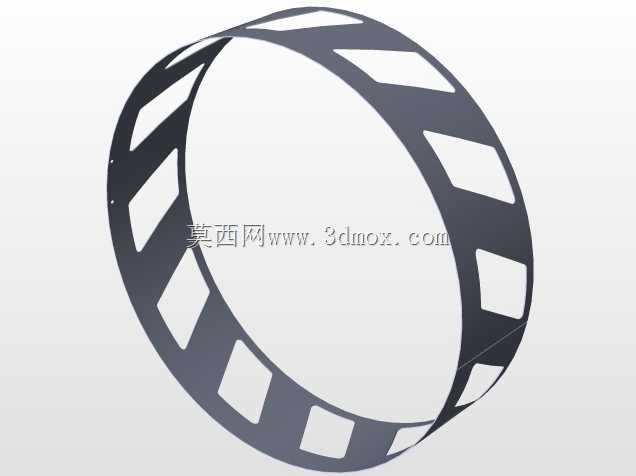

这款环形空气扩散装置主要面向大跨度厂房、大型生产车间的顶部送风场景设计，这类场所通常层高较高、内部生产设备排布密集，传统散流器送风容易出现气流短路、工作区风速不均、角落区域通风死角多的问题，该装置通过特殊的导流结构设计，能够将送入的空气沿径向均匀扩散，避免送风直吹下方工位造成的人员不适，同时让新鲜空气能够覆盖更大的水平范围，减少车间内的通风盲区。从结构设计来看，主体采用双层环形法兰作为承载基体，外圈法兰上预留了均匀分布的安装定位孔，可直接与顶部送风管道的法兰端面配合固定，安装时无需额外制作转接支架，能够适配多数工业厂房常规圆形送风管道的接口尺寸，安装边界可根据现场风管直径做对应适配，整体安装后突出吊顶的高度较低，不会占用过多车间顶部的有效空间，也不会影响车间内起重设备的通行高度。装置内部设置了多组倾斜布置的导流叶片，叶片采用渐变弧度设计，能够将垂直向下送入的气流引导为沿环向360度水平扩散的贴附流，让气流沿车间顶部平面铺展后缓慢下沉到工作区域，相比传统直吹式送风，这种送风方式的气流衰减更平缓，工作区的风速波动更小，不会出现局部风速过大吹起生产物料、或是局部区域空气滞留闷热的问题。装置侧部集成的调节组件可根据车间内的实际送风需求调整导流叶片的开合角度，在换季通风、工位调整时可灵活改变气流的扩散范围和送风距离，无需拆卸装置即可完成调节操作，日常维护时仅需定期清理叶片表面积尘即可，没有复杂的易损结构，长期运行的稳定性较好。建模过程中对导流叶片的倾斜角度、相邻叶片的重叠间隙都做了对应还原，能够直观呈现气流通过装置时的流向路径，也可直接用于通风系统的气流模拟仿真参考，法兰上的安装孔位、调节组件的装配关系都按照实际装配逻辑搭建，可直接用于结构校核、安装模拟等工程场景。
