巴贾发现125cc摩托车双避震器三维结构模型

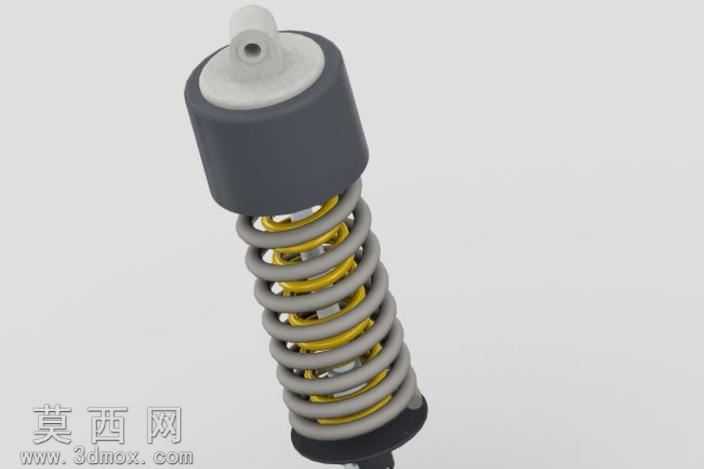

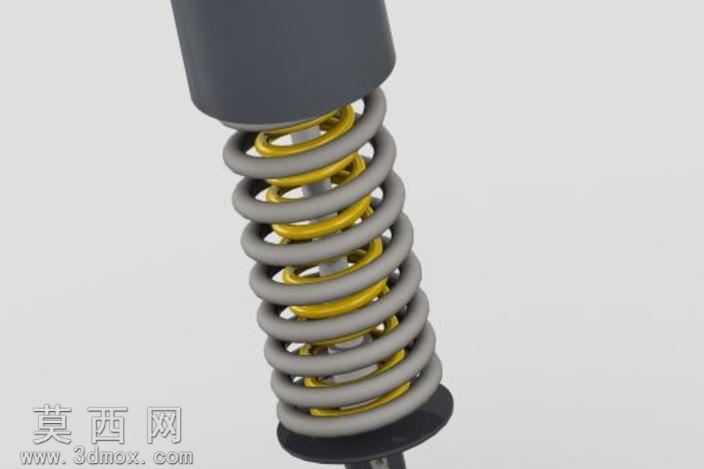

本模型为巴贾发现125cc车型配套的双组嵌套弹簧式避震器三维建模成果，建模过程严格遵循实车配件的尺寸比例与装配逻辑，在Pro/E软件环境下完成全参数化建模，所有特征均可编辑调整，方便后续根据不同车型参数进行适配修改。模型整体采用同轴嵌套式结构设计，外层为大线径灰色承重弹簧，承担主要的路面冲击载荷，内层为小线径黄色辅助弹簧，用于过滤高频小幅振动，内外弹簧的旋向相反，可避免压缩过程中出现弹簧卡滞、互相干涉的问题，有效提升避震器的工作稳定性与使用寿命。建模过程中对避震器的各个部件进行了独立建模与装配约束，上端的安装套筒、下端的连接底座均按照实车安装接口尺寸绘制，预留了标准安装孔位，可直接导入整车装配体中完成悬架系统的匹配。材质渲染阶段，针对不同部件的物理特性赋予了对应材质：弹簧部分采用合金结构钢材质，添加了金属磨砂质感与细微的表面氧化纹理，还原钢制弹簧的真实质感；上下端的安装座采用硬质工程塑料与橡胶复合材质，底座部分添加了橡胶阻尼垫的哑光质感，区分不同部件的材质差异。结构设计上还原了避震器的阻尼工作逻辑，内外弹簧的预压行程、刚度参数均参考125cc乘用摩托车的载荷标准设置，可直观展示避震器在压缩、回弹过程中的弹簧形变过程，清晰呈现双弹簧结构在不同载荷下的受力分担逻辑，既可以作为摩托车悬架结构的教学演示模型，也可用于相关配件的结构优化、改装设计参考。建模过程中对所有装配间隙进行了校验，确保各部件在运动行程内无干涉，弹簧的螺旋线参数经过精确计算，保证压缩至极限行程时各圈弹簧不会出现并圈死点，符合真实避震器的工程设计要求。
