锅炉给水系统用角式进料止回阀结构

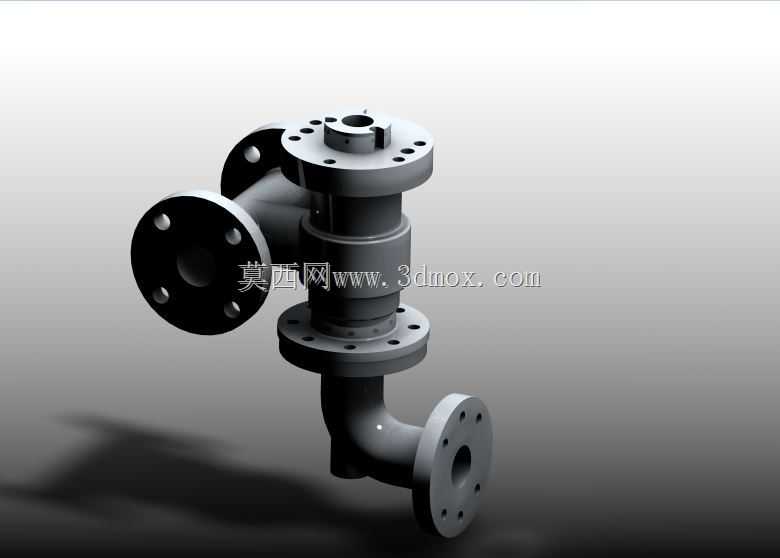

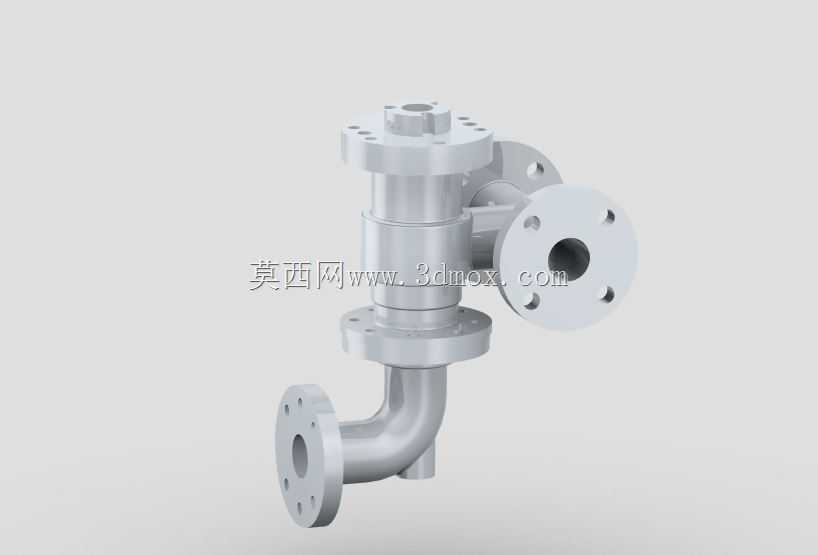

　　在工业锅炉的给水输送管路系统中，进料止回阀是保障介质单向流动、避免给水倒流引发系统故障的核心管路部件，这款角式结构的进料止回阀，正是针对中低压锅炉给水工况的安装空间、流量调节与止回需求设计的专用阀件。不同于常规直通式止回阀的轴向流道布局，该阀采用90度角式流道设计，进水端为下方法兰接口，出水端为侧方法兰接口，顶部设置阀盖检修接口，这种布局能够直接适配锅炉给水管道的垂直转水平向布管需求，无需额外配置弯头管件来改变管路走向，既减少了管路系统的焊缝数量、降低泄漏风险，也能在紧凑的锅炉房安装空间内压缩管路占用的横向尺寸，尤其适合锅炉本体周边管路排布密集、安装操作空间受限的场景。

　　从功能特性来看，该阀的核心作用是在给水泵停止运行时，依靠阀内的止回结构快速截断回流通道，避免锅炉内的高温带压给水倒灌入给水泵管路，造成给水泵叶轮反转、管路水锤冲击等问题，同时在正常给水过程中，阀瓣在介质压力作用下完全开启，流道内的阻力损失控制在较低水平，不会对给水流量造成过度节流，配合流道的曲面过渡设计，能够减少介质在转角处的紊流与局部冲刷，延长阀体内腔的使用寿命。

　　设计过程中，首先针对锅炉给水的介质特性做了材质匹配，阀体与过流部件采用适配常温水及微高温给水的金属材质，避免长期输水过程中的锈蚀与结垢卡滞；法兰连接面采用标准凸面法兰结构，螺栓孔的位置度、法兰密封面的平面度都严格遵循管路法兰的通用安装标准，能够直接和同压力等级的给水管道法兰配对安装，无需额外加工转接件。安装边界方面，该阀的下方法兰接口轴线与侧方法兰接口轴线垂直相交，阀组整体的外轮廓尺寸围绕流道中心做了最小化设计，顶部阀盖的螺栓预留操作空间控制在合理范围，安装时只需保证两侧法兰与管道同轴，密封垫片放置到位后对称拧紧法兰螺栓即可完成固定，不需要额外的支撑结构，因为角式结构本身的受力点集中在两个法兰连接端，能够承受管路内的介质压力与常规水锤冲击力。

　　阀瓣的启闭行程经过优化，既保证全开时流道的通流面积满足额定给水流量要求，也能在停泵时借助介质回流的压力与阀瓣自重快速回落密封，密封面采用硬质合金堆焊结构，能够承受长期启闭过程中的冲刷与撞击，避免密封面磨损导致的内漏问题。在实际锅炉运行场景中，这类止回阀通常安装在给水泵出口与锅炉省煤器入口之间的管段上，和截止阀、压力表、流量计等部件配套使用，日常巡检时可以通过顶部阀盖的预留结构检查阀瓣的动作状态，不需要将整个阀门从管路上拆卸下来，大幅降低了维护的工作量。流道的转弯处做了大圆弧过渡处理，相比直角转弯的流道，能够减少介质在转角处的涡流损耗，降低给水输送过程中的压力损失，同时也能避免杂质在转角处沉积卡滞阀瓣，提升阀件运行的可靠性。阀体的外部结构没有多余的凸起部件，外表面做了均匀的防锈处理，能够适应锅炉房内湿度较高的环境，避免长期使用过程中外表面锈蚀影响结构强度。
