单缸风冷内燃机散热缸体结构设计

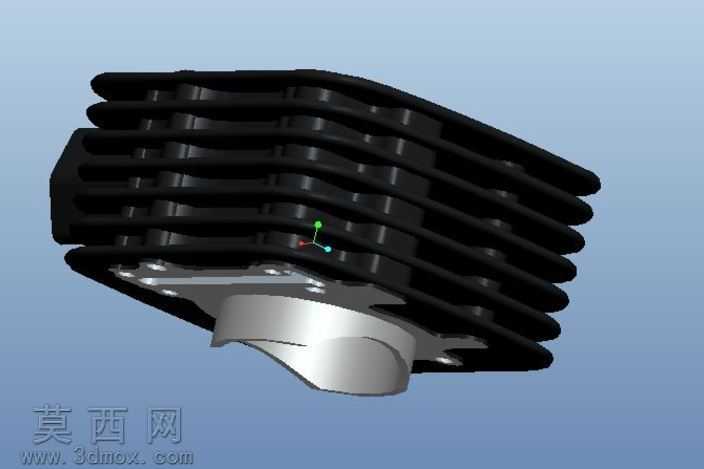

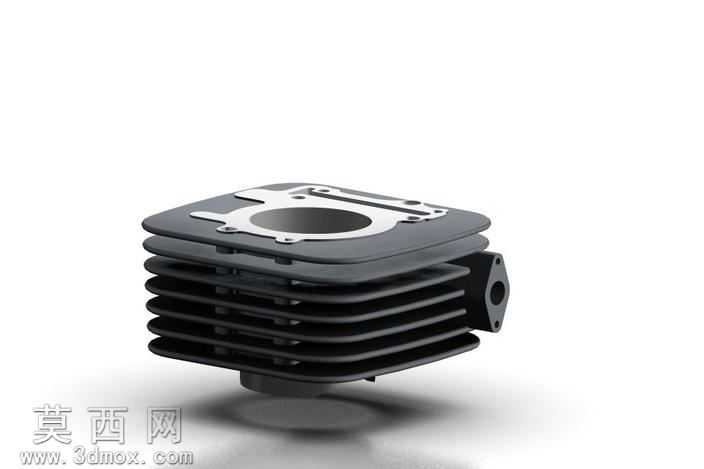

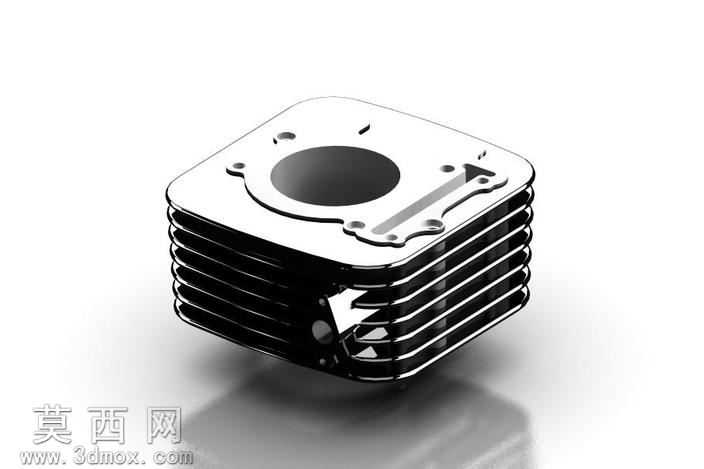

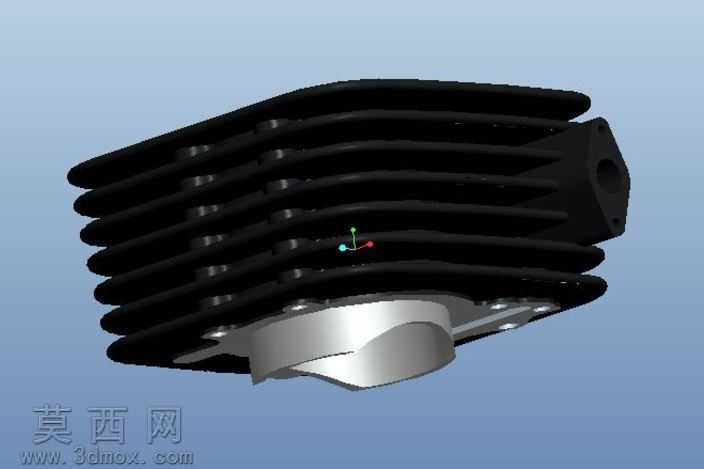

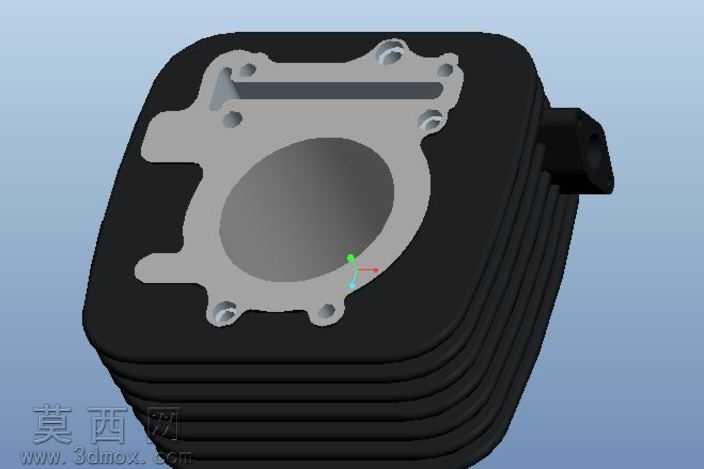

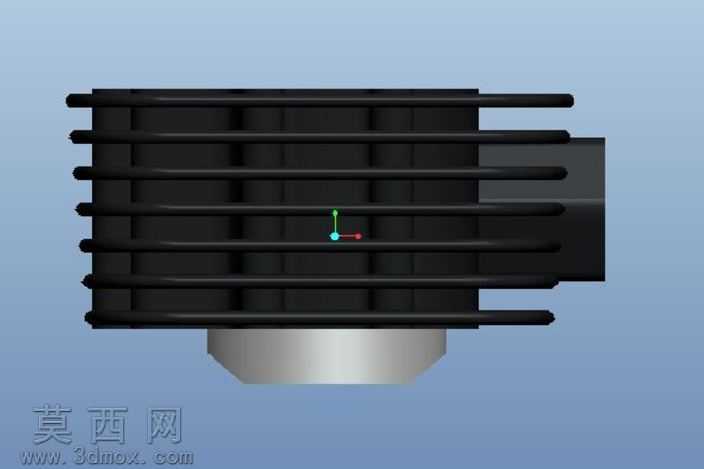

该作品为单缸风冷内燃机的缸体三维建模设计，建模阶段以动力组件的实际装配需求为核心基准，先通过草图绘制勾勒缸体的方形主体轮廓，精准定位缸筒的中心安装位，确保缸筒轴线与缸体安装基面的垂直度符合内燃机装配公差要求。建模过程中对缸体外壁的多层散热鳍片做了参数化设计，每一片鳍片的厚度、相邻鳍片的间距、鳍片向外延伸的宽度都经过反复调整，既保证散热面积能够满足风冷工况下的热量导出需求，又避免鳍片过密导致加工难度提升、整体重量超标。缸体顶部的密封面做了精细化结构处理，预留了缸盖安装的定位孔、螺栓过孔以及密封胶圈的嵌装槽，所有孔位的位置度都严格对齐内燃机缸盖的装配基准，同时在密封面边缘设计了导流缺口，用于引导冷却气流顺着鳍片间隙流动，提升整体散热效率。材质渲染阶段，缸体主体赋予了压铸铝合金的金属材质，调整材质的粗糙度、反光度参数还原铸铝件的哑光金属质感，散热鳍片的边缘做了轻微的倒角高光处理，凸显机加工后的细节特征，顶部密封面则赋予了经过铣削加工的亮面金属质感，区分不同加工面的工艺差异。设计思路上充分考虑了风冷缸体的实际使用场景，在缸体侧面预留了安装固定的支耳结构，支耳位置做了加厚处理并设计了加强筋，避免发动机运行过程中振动导致支耳断裂，同时对缸体的壁厚做了均匀化处理，防止压铸生产过程中出现壁厚不均导致的缩孔、变形缺陷，整体结构既满足内燃机的动力性能要求，又兼顾了零部件的可制造性与装配便利性，完整还原了风冷缸体从功能需求到结构落地的全流程设计逻辑。
